SHT直线滑动平台
灵活、多功能、坚固耐用
drylin® SHT直线滑动模块可完全无润滑运行，同时保持所有组件的高精度和坚固性，是我们最受欢迎的产品之一。您可以为导向轴和丝杠选择不同材料，定制长度，增加功能。手动或者电动，滑块行程、滑块材料、数量和功能，丝杠类型和尺寸等，都可以自由配置。 个性化定制

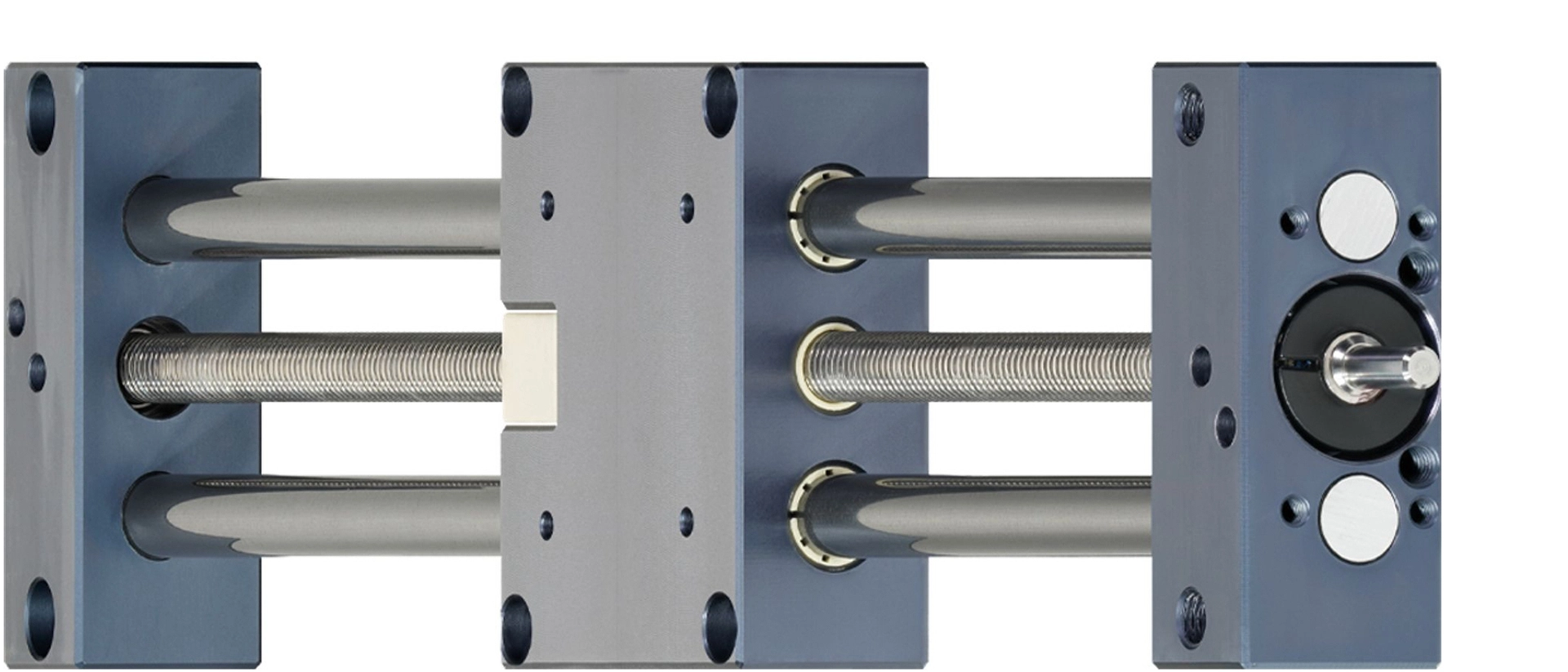

SHT 标准型

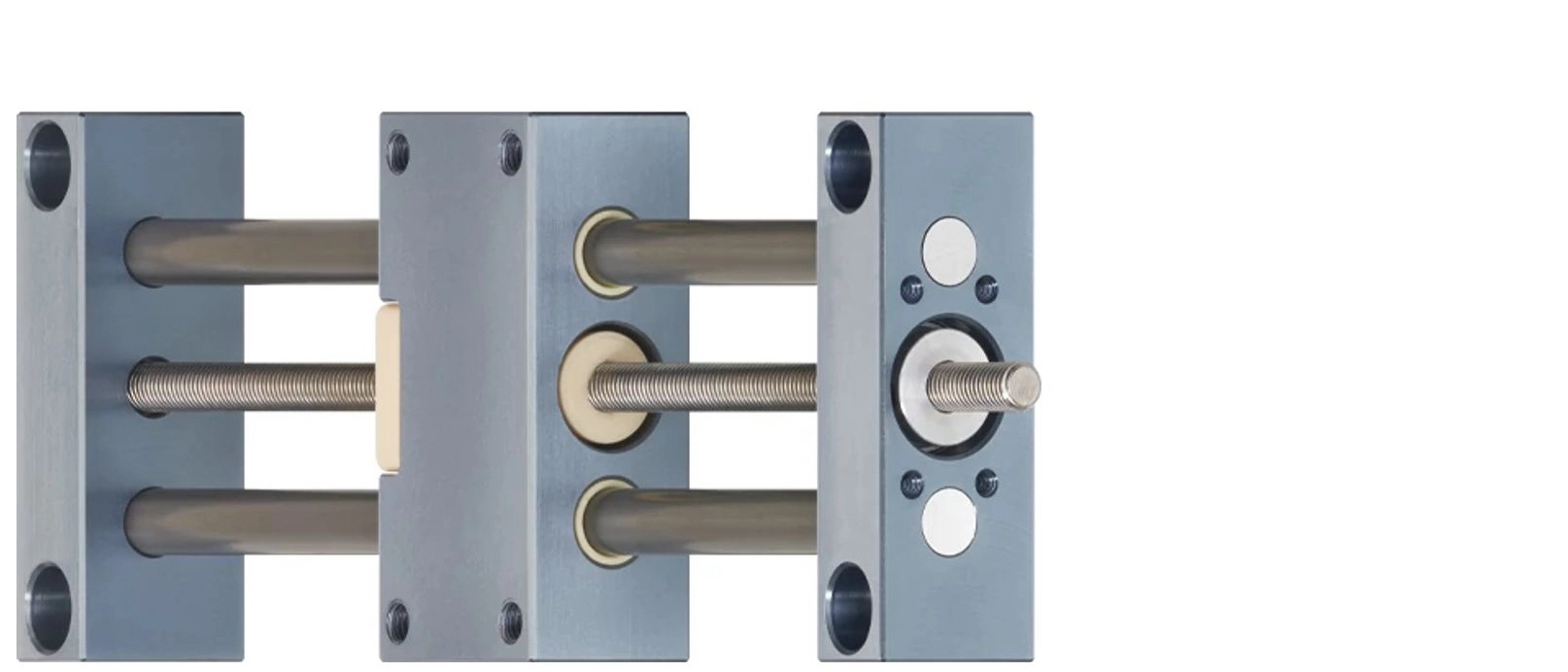

SHT-08 / SHTC-08
- 滑块长度：SHT 65，SHTC 35
- 最大行程长度：300
- 轴直径：8
- 径向最大负载：360 N
- 轴向最大推力：100 N
- 丝杠规格：6/6.35

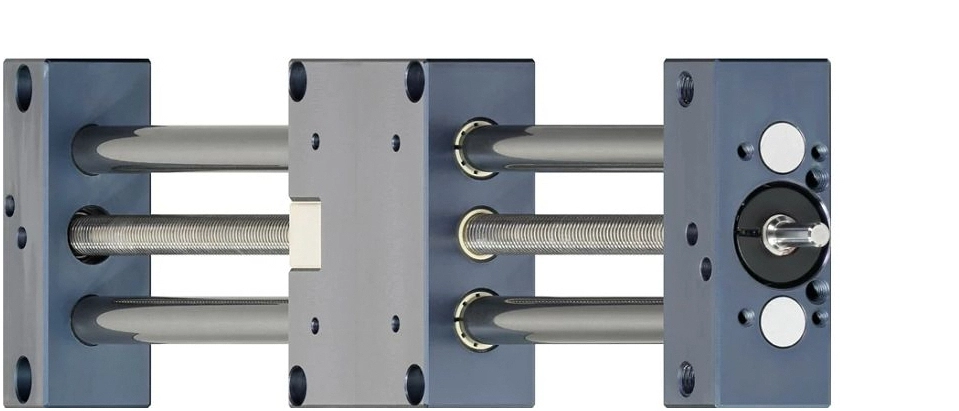

SHT-12 / SHTC-12
- 滑块长度：SHT 85 ,SHTC 30
- 最大行程长度：750
- 轴直径： 10
- 径向最大负载：2800 N
- 轴向最大推力：700 N
- 丝杠规格：TR10×2
SHT-20 / SHTC-20
- 滑块长度：SHT 130,SHTC 36
- 最大行程长度：1000
- 轴直径： 20
- 径向最大负载：6400 N
- 轴向最大推力：1600 N
- 丝杠规格：TR18×2

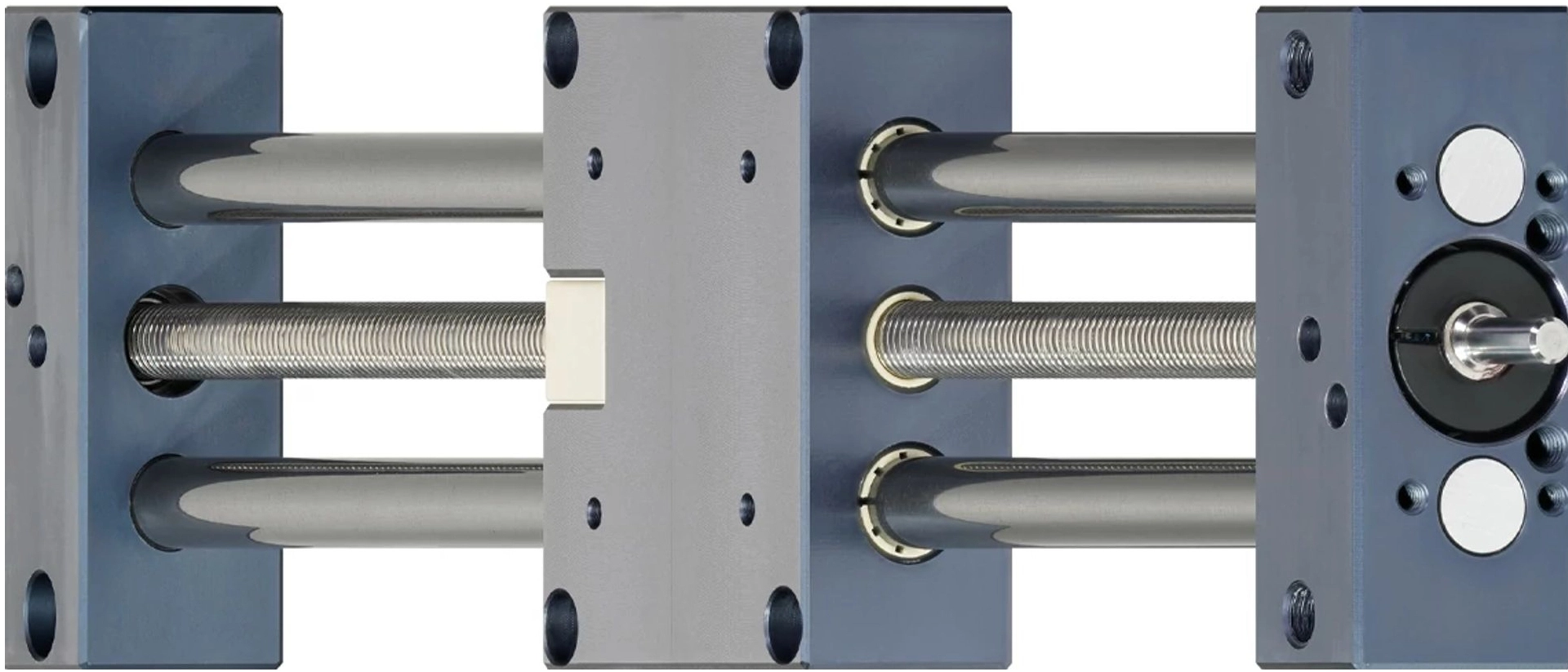

SHT-30 / SHTC-30
- 滑块长度：SHT 180,SHTC 50
- 最大行程长度：1500
- 轴直径： 30
- 径向最大负载：10000 N
- 轴向最大推力：5000 N
- 丝杠规格：TR24×2

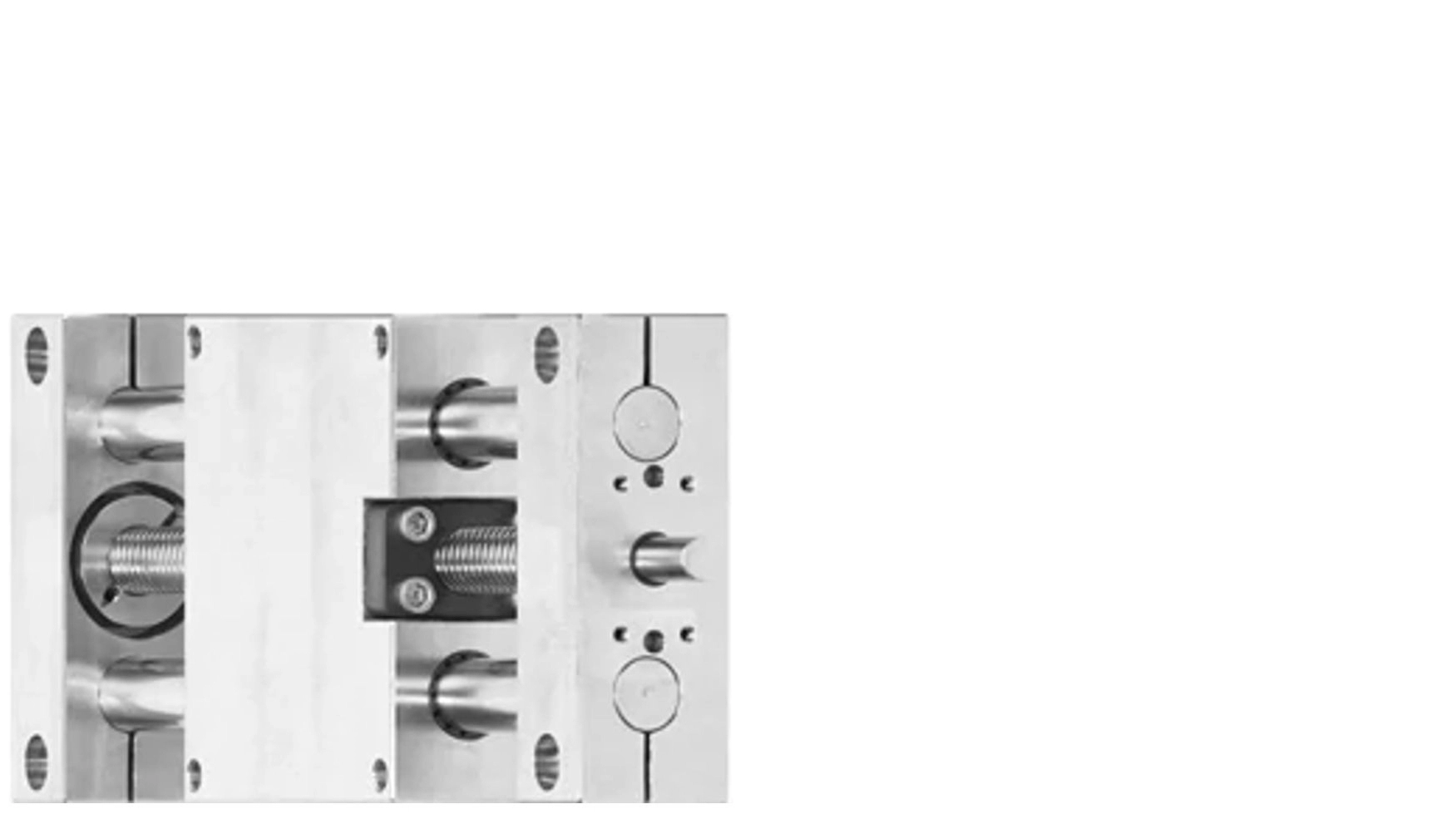

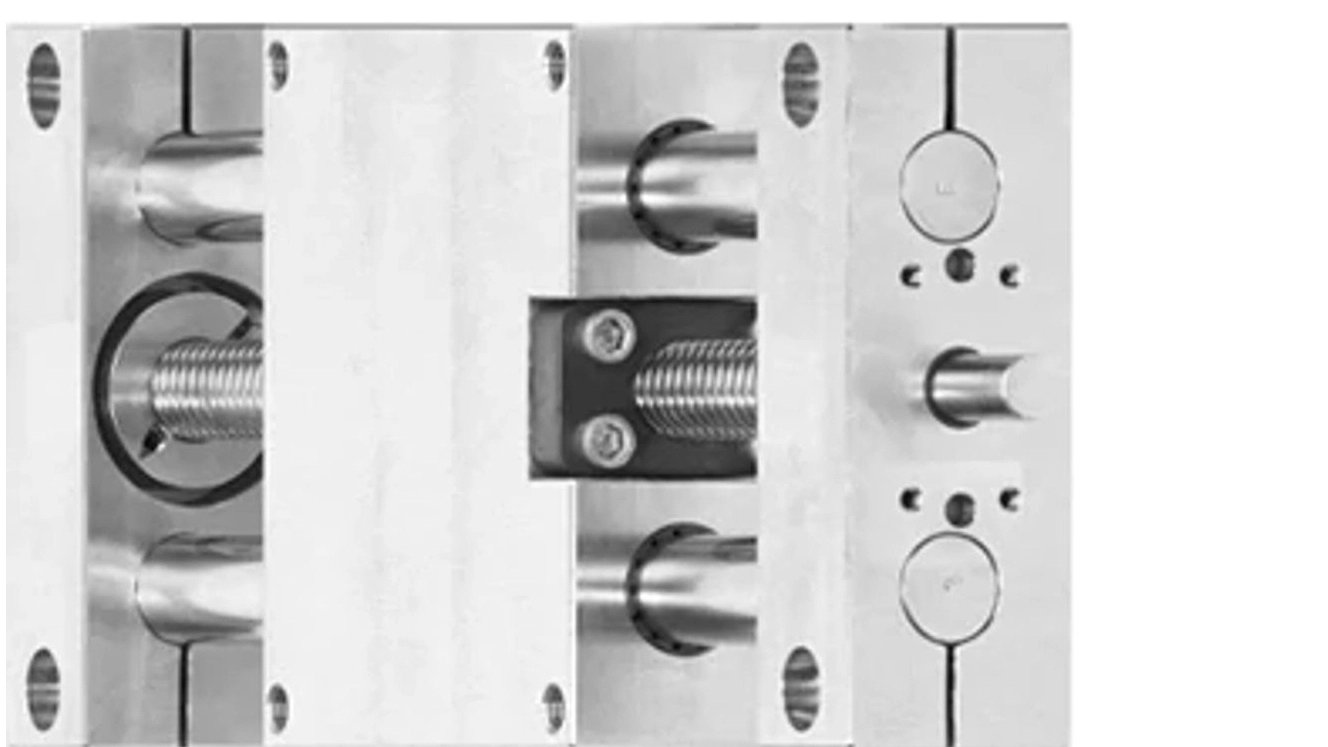

SHT-ES 不锈钢系列
SHT-ES-08
- 滑块长度：65
- 最大行程长度：300
- 轴直径：8
- 径向最大负载：360 N
- 轴向最大推力：100 N
- 丝杠规格：Tr6x2

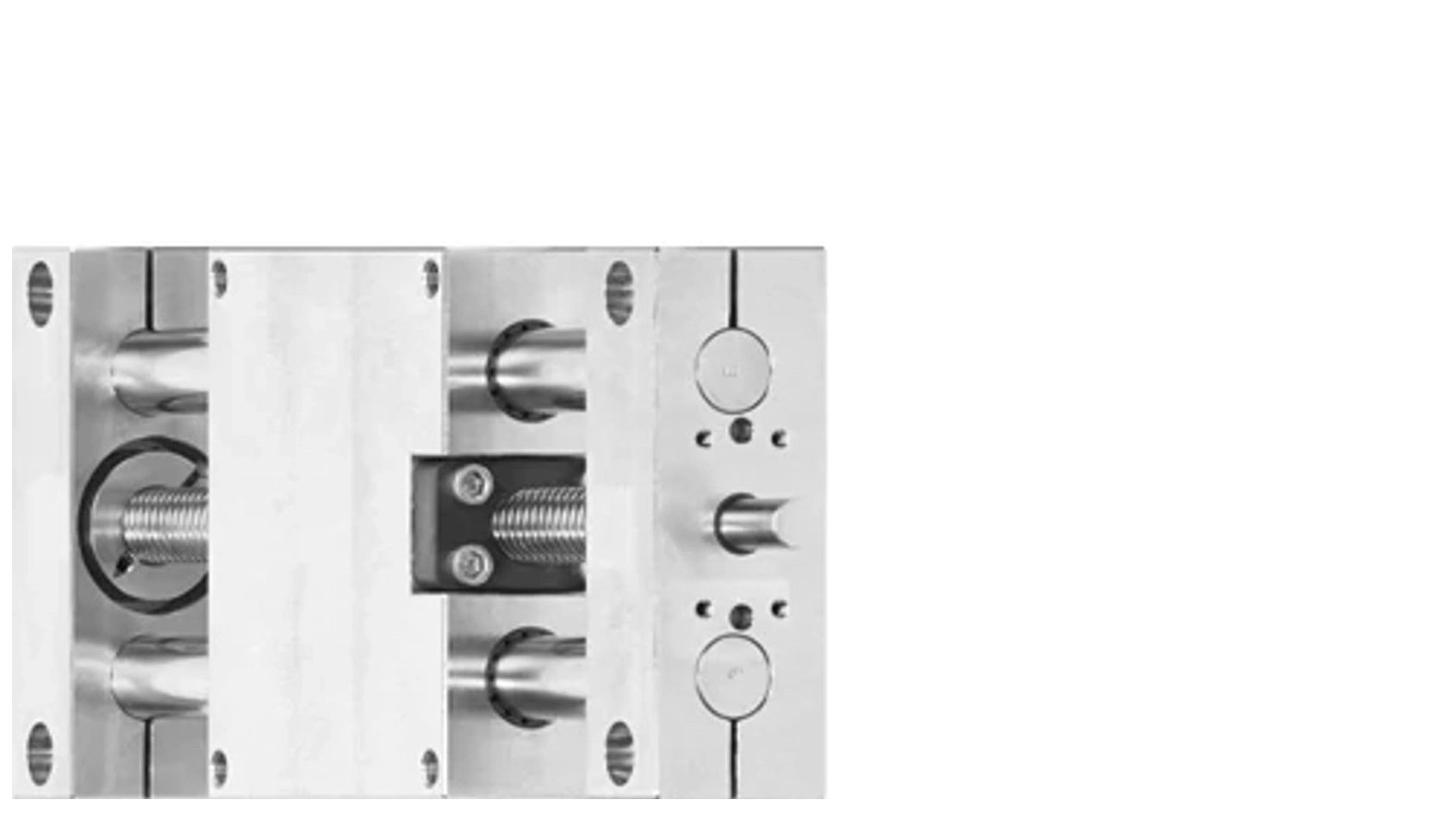

SHT-ES-12
- 滑块长度：85
- 最大行程长度：750
- 轴直径：12
- 径向最大负载：2800 N
- 轴向最大推力：700 N
- 丝杠规格：Tr10x2

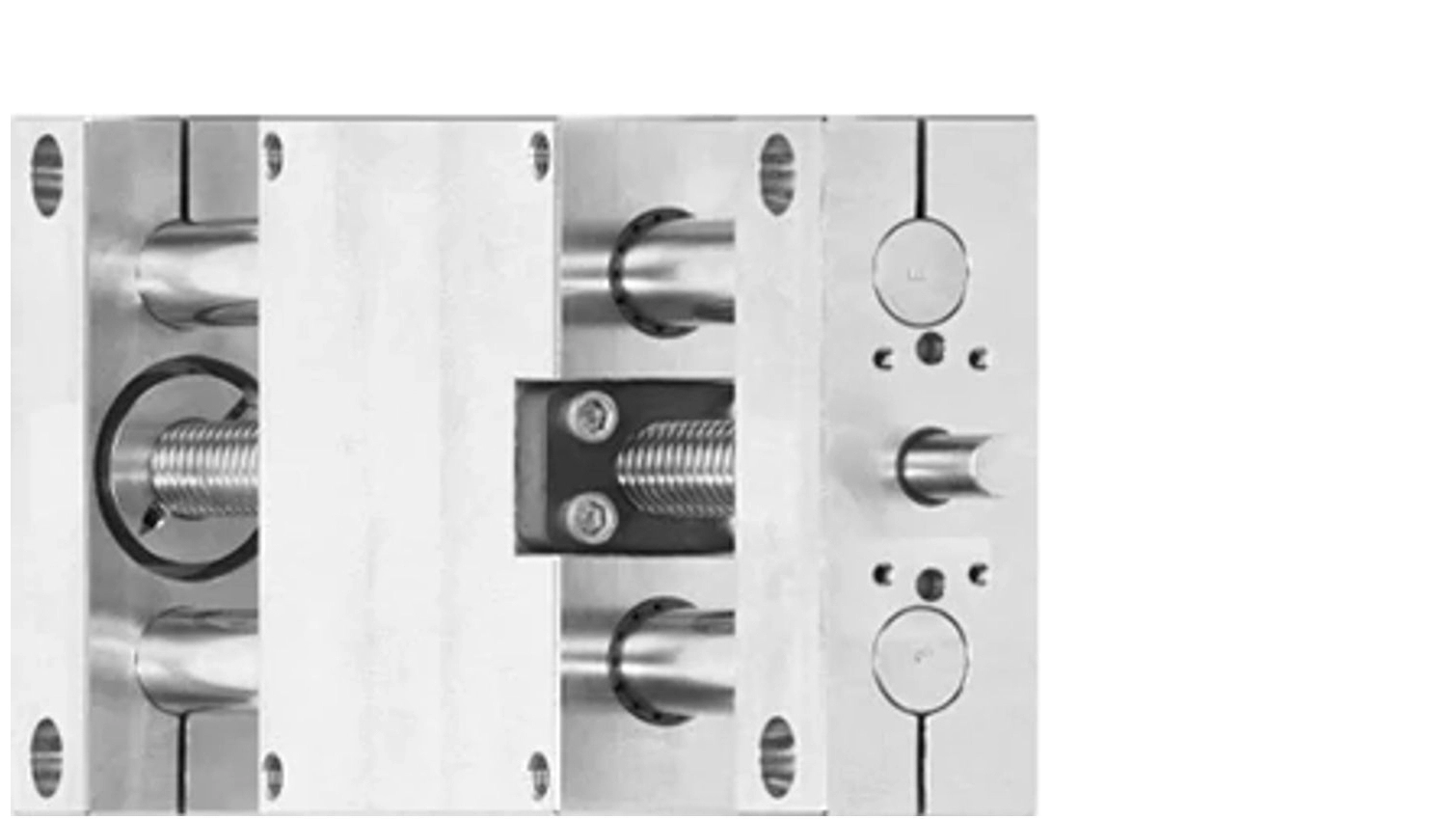

SHT-ES-20
- 滑块长度：130
- 最大行程长度：1000
- 轴直径：20
- 径向最大负载：6400 N
- 轴向最大推力：1600 N
- 丝杠规格：Tr18x4
SHT-ES-30
- 滑块长度：180
- 最大行程长度：1500
- 轴直径：30
- 径向最大负载：10000 N
- 轴向最大推力：2500 N
- 丝杠规格：Tr24x5

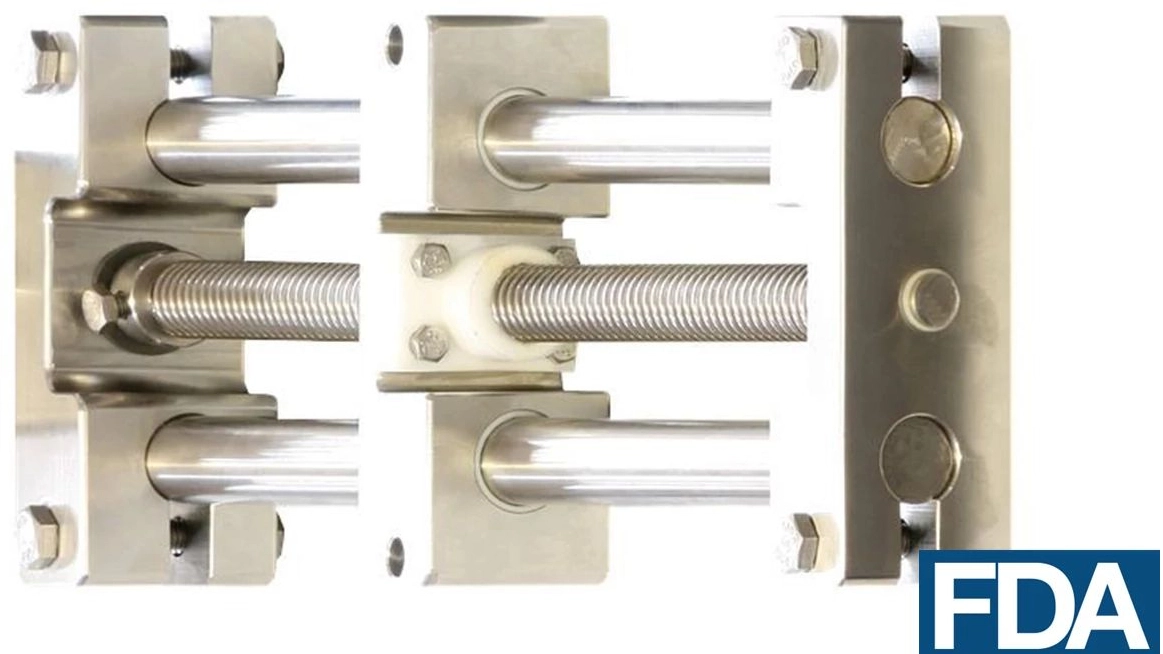

不锈钢系列的应用
在药品食品等要求较高的应用场景，我们推荐使用不锈钢模组。其金属部件采用不锈钢 303、316 或 316Ti 材质，螺母和滑动膜也有特殊选材：iglidur J 适用于碎屑污垢环境，iglidur A180 符合 FDA 标准，iglidur X 可耐高温（150℃）及化学液体冲洗。
SHT-XY 十字滑台

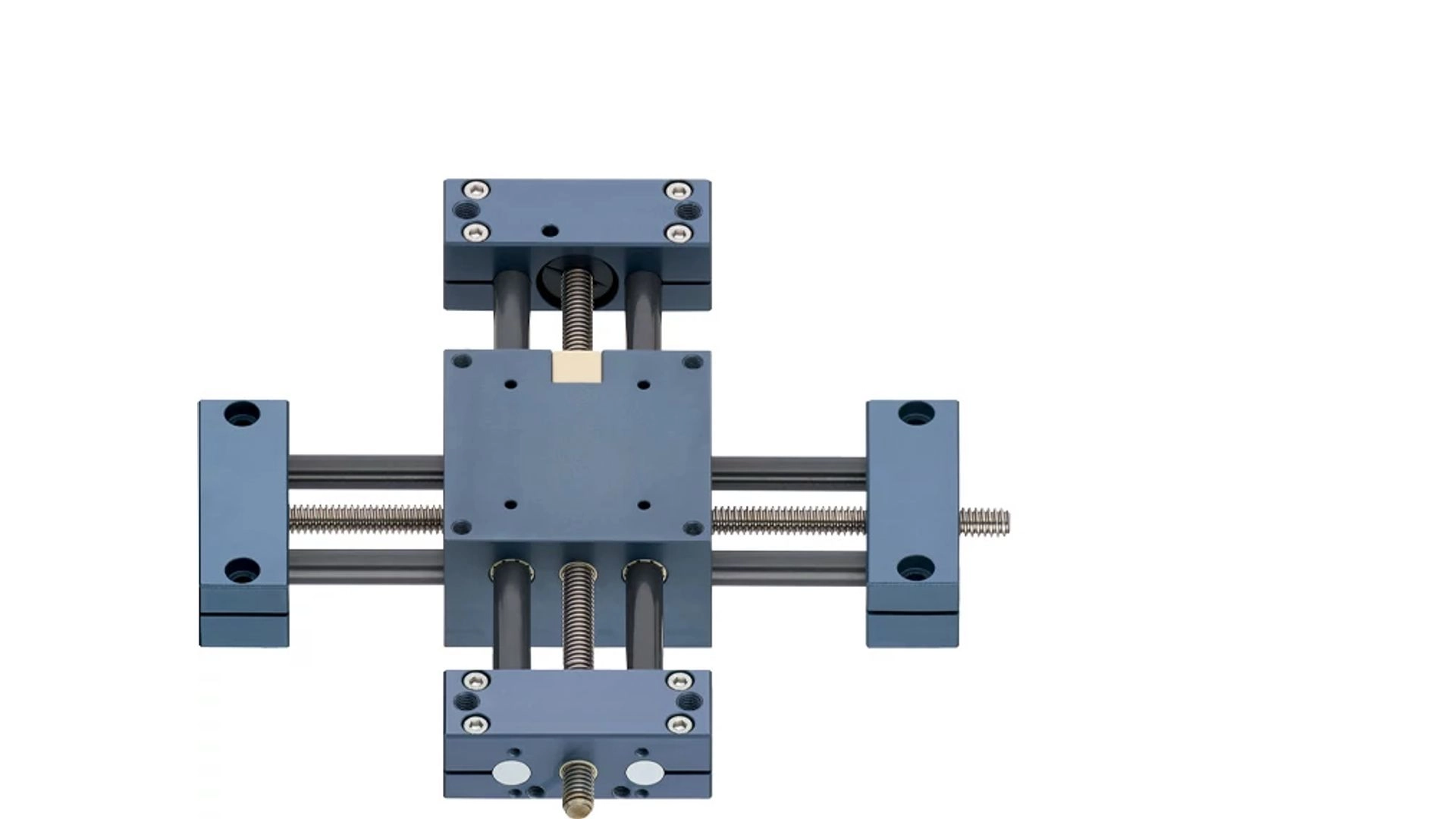

SHT-XY-08-AWM
- 最大行程长度：150
- 滑块长度：65
- 轴材料：铝
- 轴直径：8

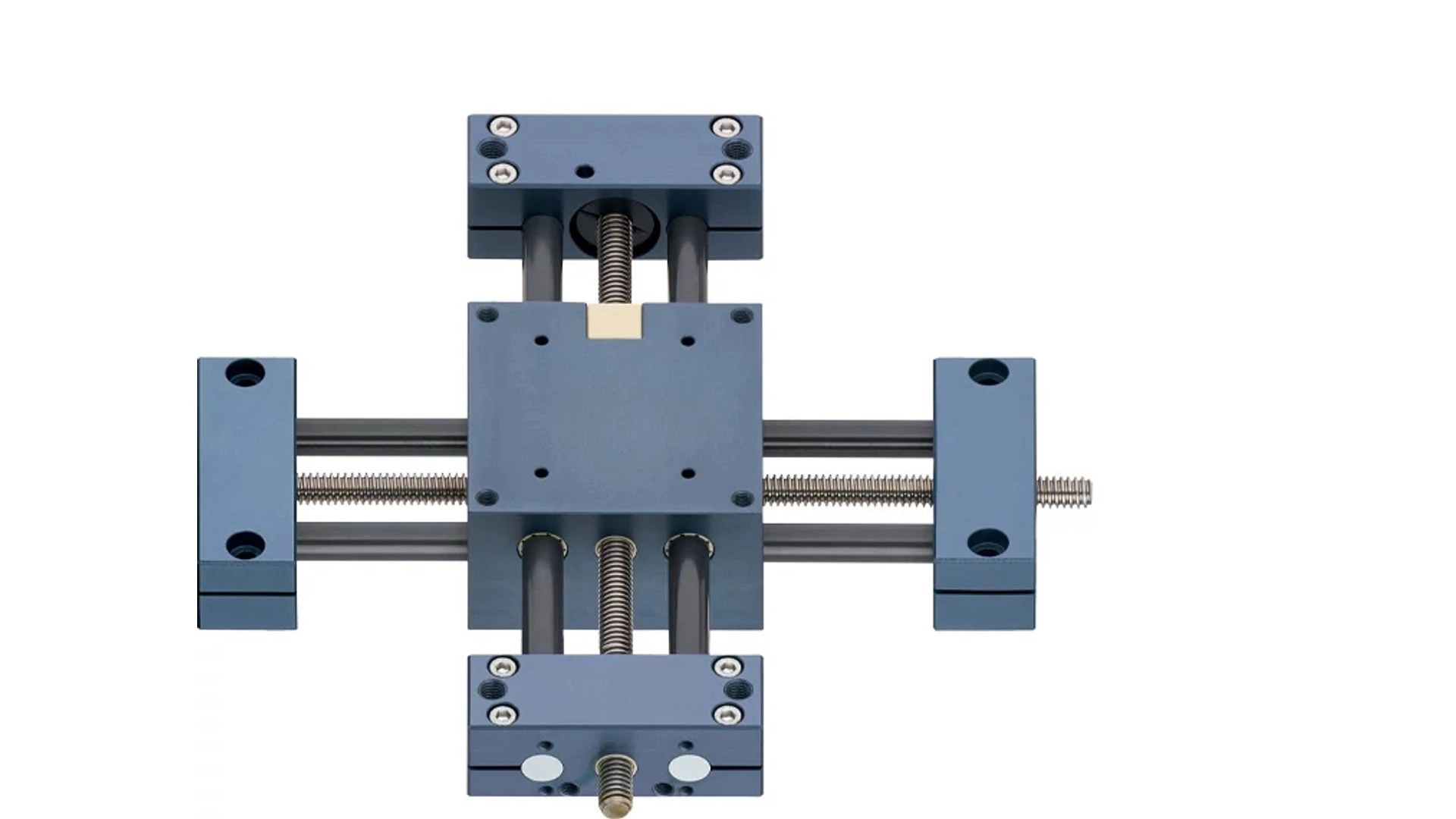

SHT-XY-12-AWM
- 最大行程长度：350
- 滑块长度：85
- 轴材料：铝
- 轴直径：12

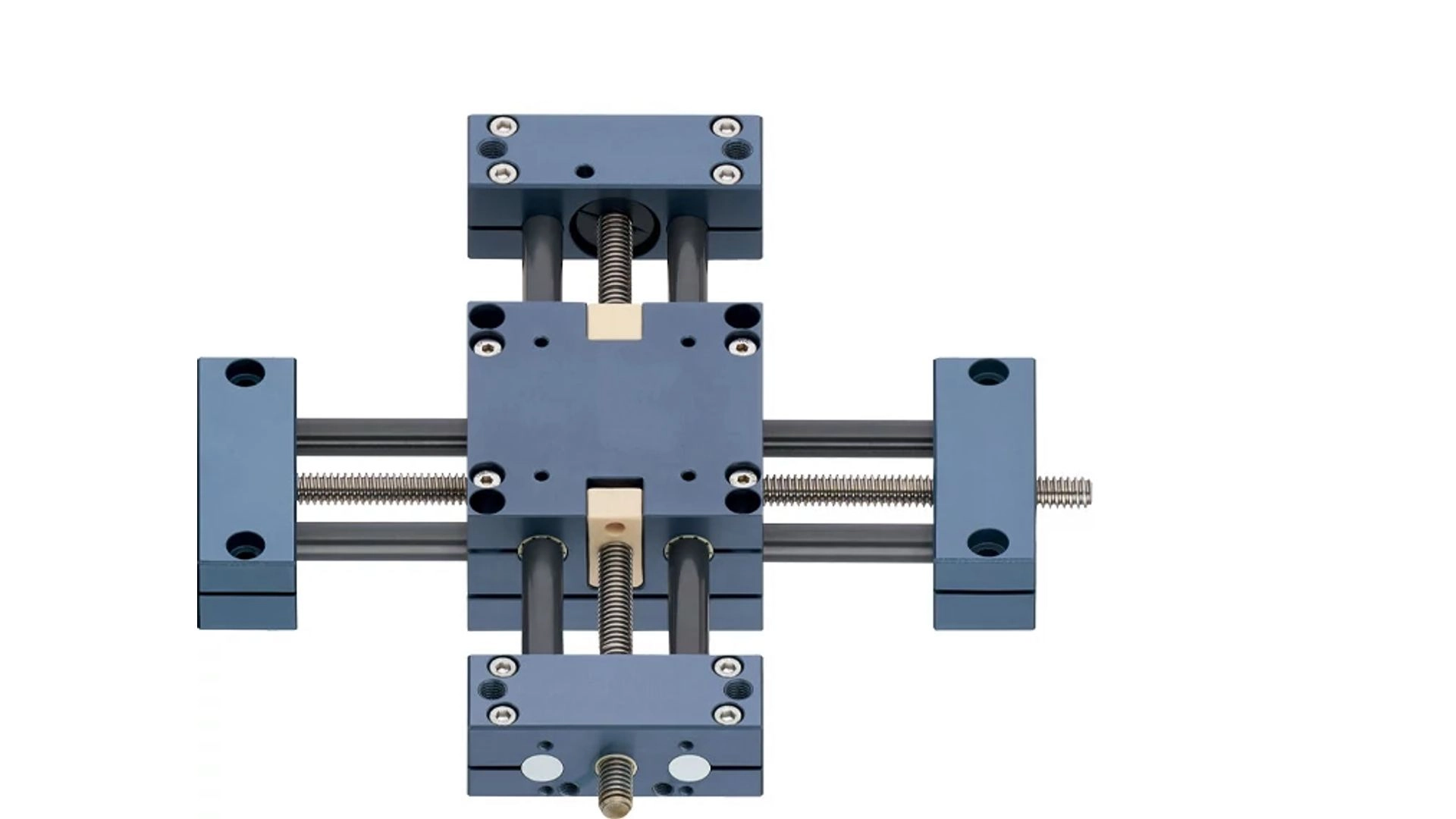

SHT-XY-12-AWM-PL
- 最大行程长度：350
- 滑块长度：85
- 轴材料：铝
- 轴直径：12
- 带预紧力

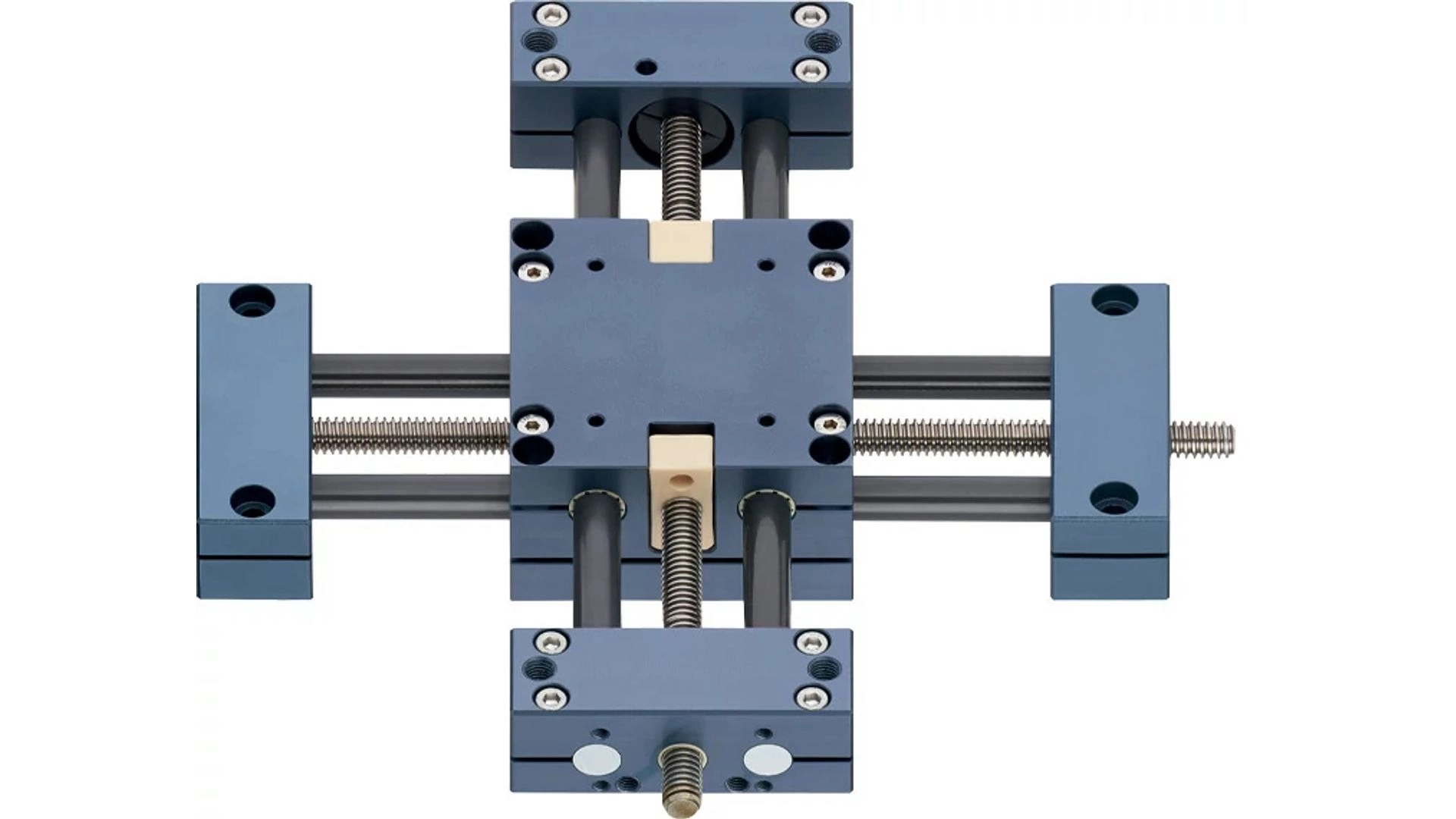

SHT-XY-20-EWM-PL
- 最大行程长度：500
- 滑块长度：130
- 轴材料：不锈钢
- 轴直径：20
- 带预紧力

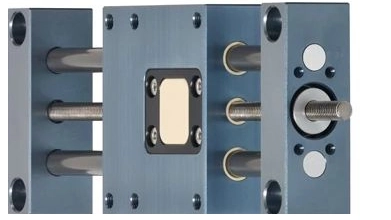

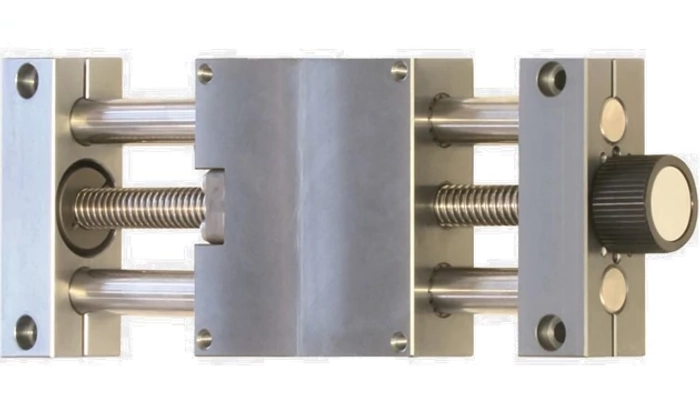

SHT-FF 快进微调系列
带快速释放装置的SHT直线平台提供了一种精确定位和快速手动调节的组合选项，推荐水平安装。SHT-FF规格详情
SHT-FF-08
- 滑块长度：65
- 最大行程长度：300
- 轴直径：8
- 轴向最大推力：50 N
SHT-FF-12
- 滑块长度：85
- 最大行程长度：750
- 轴直径：12
- 轴向最大推力：200 N
SHTP 轻型
SHTP的端块和滑块都由塑料注塑而成，如果您需要进一步减轻重量，导向轴除了不锈钢之外还可选择碳纤维、铝合金材料。
SHTP-01-06 微型
- 滑块长度： 45 mm
- 最大行程长度： 300 mm
- 导向轴直径： 6 mm
- 径向最大负载：50 N
- 轴向最大推力：50 N
- 丝杠规格：M8
SHTP-01-10
- 滑块长度： 26 mm
- 最大行程长度： 350 mm
- 导向轴直径： 10 mm
- 径向最大负载：400 N
- 轴向最大推力：100 N
- 丝杠规格：Tr08x1.5
SHTP-01-12 和 SHTP-02-12
- 滑块长度： 30 mm
- 最大行程长度： 500 mm
- 导向轴直径： 12 mm
- 径向最大负载：01款400 N，02款800N
- 轴向最大推力：200 N
- 丝杠规格：Tr10x2
SHTP-01-12-AWM-FF
- 滑块长度： 55 mm
- 最大行程长度： 500 mm
- 导向轴直径： 12 mm
- 径向最大负载：400 N
- 轴向最大推力：200 N
- 丝杠规格：Tr10x2
- 带快进微调功能

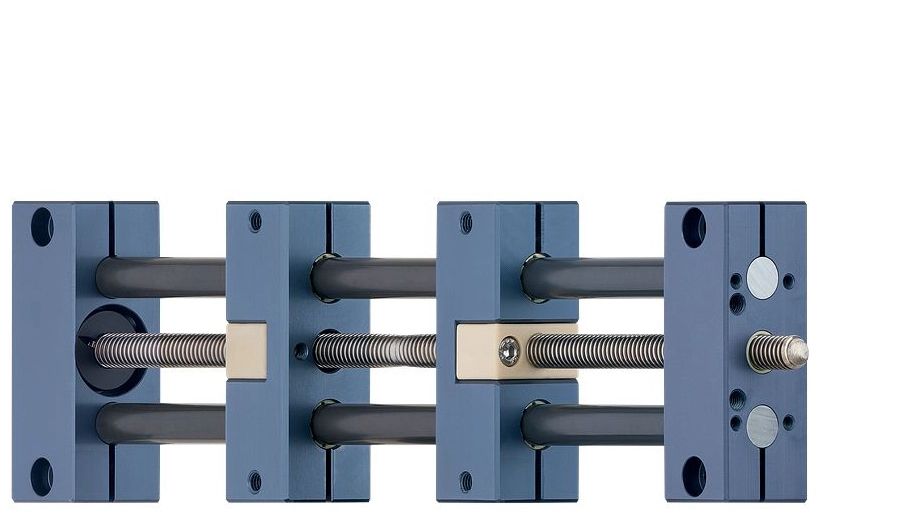

SHTC 紧凑型
紧凑型 SHTC-08,12,20,30
- 有4个尺寸可选
- 非常适合安装2个滑块
- 干运行免维护
- 可调节轴承间隙
- 尺寸同标准系列

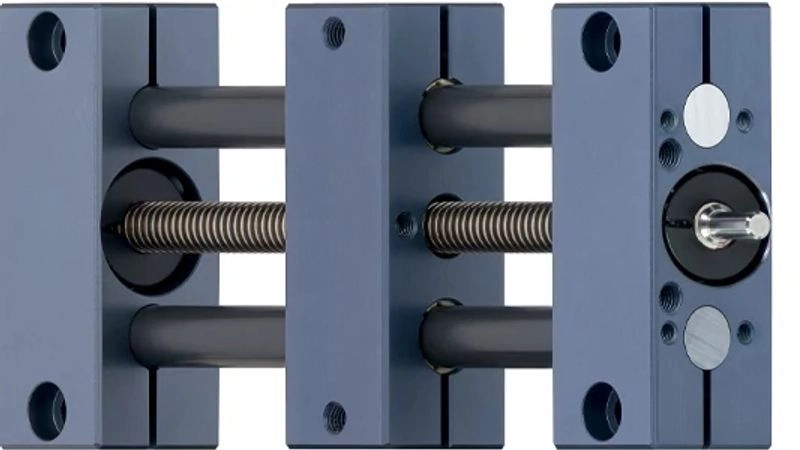

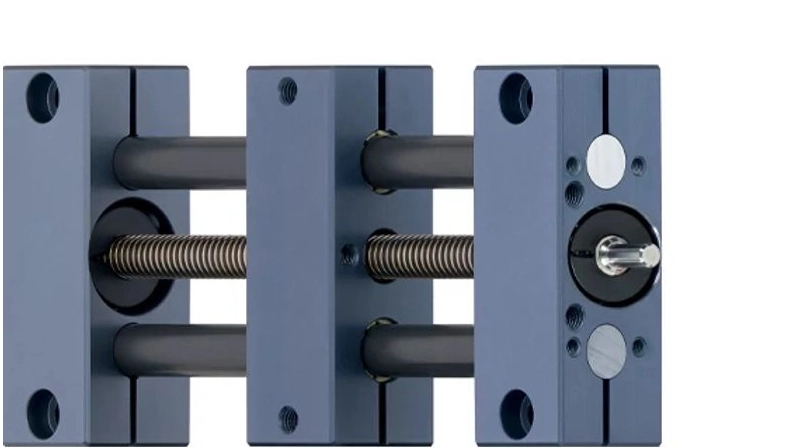

重载型 SHTC-40
- 滑块长度： 70 mm
- 最大行程长度： 1500 mm
- 导向轴直径： 40 mm
- 径向最大负载：16000N
- 轴向最大推力：4000N
重载型 SHTC-50
- 滑块长度： 80 mm
- 最大行程长度： 1500 mm
- 导向轴直径： 50 mm
- 径向最大负载：25000N
- 轴向最大推力：6250N

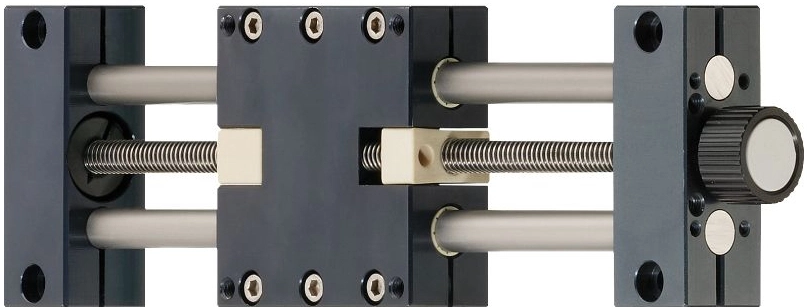

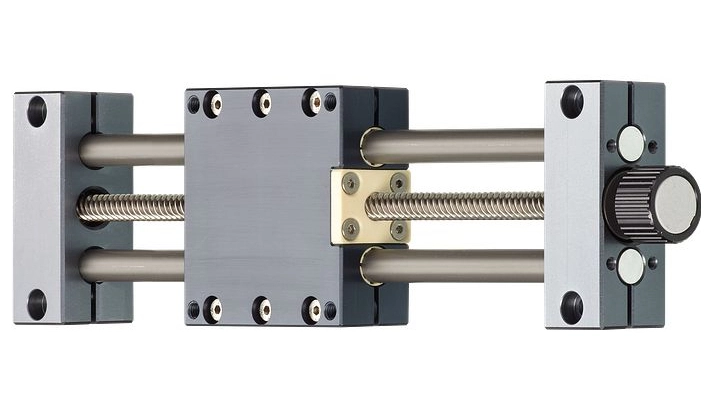

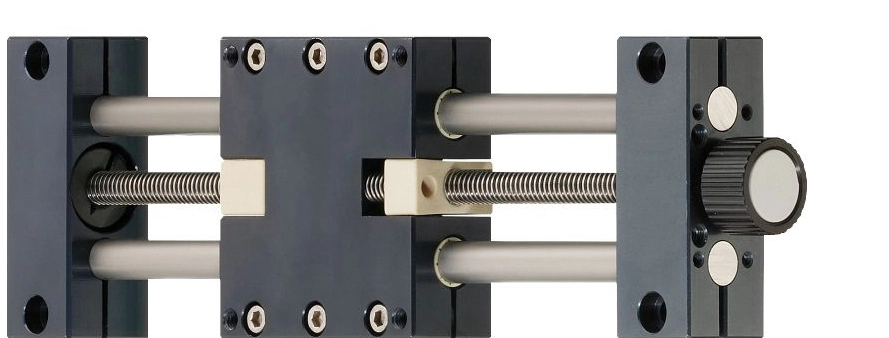

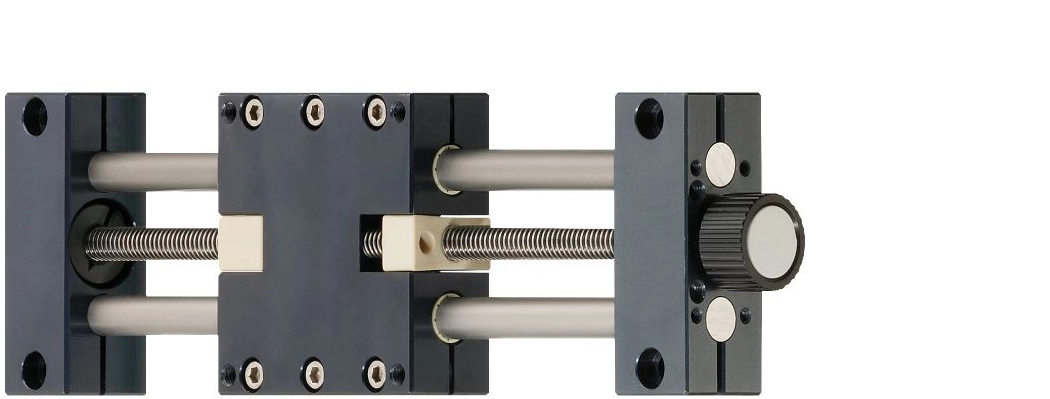

SHT-PL 预紧型
带预紧的梯形丝杠螺母，可以从两边调节径向间隙。规格详情
SHT-12-AWM-PL
- 滑块长度：85mm
- 最大行程长度 ：750mm
- 导向轴直径：12mm
- 径向最大负载：2800N
- 轴向最大推力：700N
SHT-20-AWM-PL
- 滑块长度：130mm
- 最大行程长度 ：1000mm
- 导向轴直径：20mm
- 径向最大负载：6400N
- 轴向最大推力：1600N
SHT-30-AWM-PL
- 滑块长度：180mm
- 最大行程长度 ：1250mm
- 导向轴直径：30mm
- 径向最大负载：10000N
- 轴向最大推力：2500N
