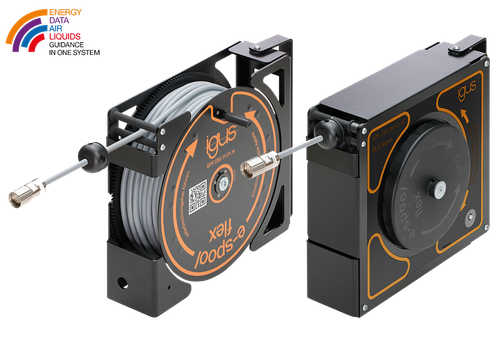

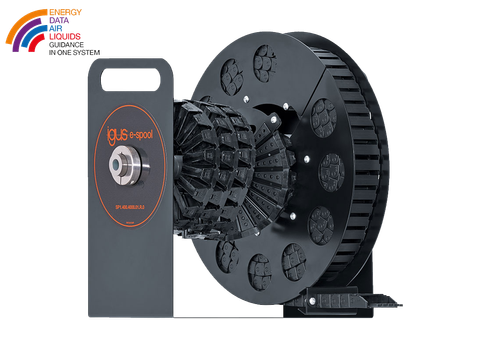

无滑环的电缆卷筒e-spool

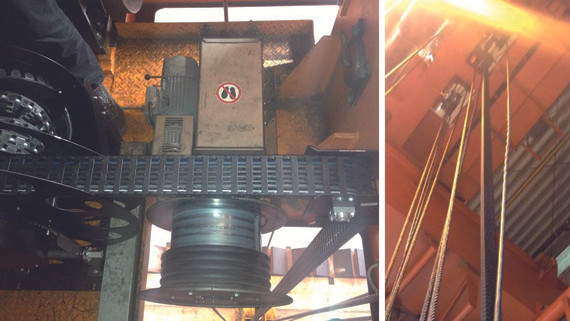

igus的e-spool弹簧驱动电缆卷筒可以为便携式机器和设备可靠传输动力、数据、压缩空气和液体，即使在恶劣工况和安装空间非常有限的情况下也是如此。不同于传统的电缆卷筒，e-spool系统不仅能传输动力，也能传输数据、压缩空气和液体等各种介质，它是目前为止唯一能做到这一点的供能解决方案。e-spool系统的应用包括活动大厅、自动化高架仓库、线缆机器人、舞台技术或钢铁厂等。

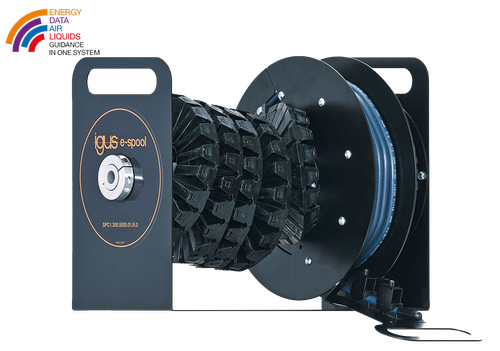

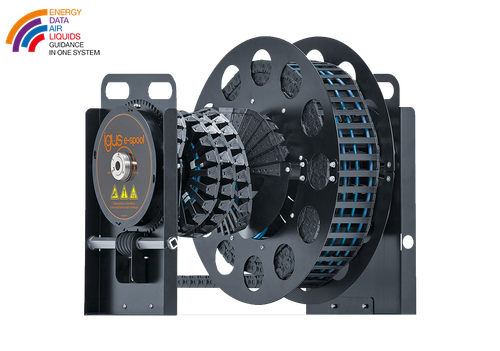

所有igus e-spool弹簧驱动电缆卷筒均由一个滚柱引导的拖链组成，同时集成的锁止弹簧确保供能系统始终保持合适的长度和张力。系统的旋转运动则由twisterband来实现。这种特殊的结构确保各个方向的运动成为可能。通过使用twisterband，e-spool无需再使用滑环。因此，e-spool系统可实现更可靠的数据传输，同时还非常稳固。此外，由于拖链在起始位置卷起且路径畅通，e-spool可以沿各个方向（水平、垂直、复合）引导管线，并能节省空间。

免费咨询方案

• 可在一个系统中传输不同的介质（动力、数据和液体）
• 节省空间：带弹簧驱动的电缆卷筒，无滑环
• 快速装配：便于后续更换和增加管线
• 可替代zig-zag解决方案
• 最大伸缩速度1m/s
• 电缆不承受拉力
• 使用灵活-适用于任何方向的供能（水平、垂直及对角线）

e-spool弹簧驱动电缆卷筒的填充规则

由于e-spool中的特殊机械应力，所以我们建议使用我们的chainflex高柔性电缆。此外，电缆的填充要遵守以下规则：

• 请沿拖链宽度方向平铺电缆，切勿堆叠放置！
• 非屏蔽电缆请尽可能使用带TPE外护套的chainflex高柔性电缆。
• 屏蔽电缆请使用chainflex高柔性电缆系列中的CFROBOT电缆。
• 务必注意所用twisterband的最大弯曲半径。
• 为了防止电缆层叠和磨损，请尽可能使用分隔片。为了最大限度地利用内部空间，请交替安装分隔片。
• 铺设电缆时，请按照电缆直径和/或弯曲半径排序，小尺寸的电缆铺设在内侧，尺寸越大电缆越往外铺设。
• 请在电缆两端配备去应力装置。当使用电缆扎带作为去应力元件时，请确保扎带不会朝向拖链内侧，以免电缆受到损伤。
• 请将电缆安装在twisterband中，同时旋转轴向外和向内都要留出间隙。
