SLW直线滑动平台

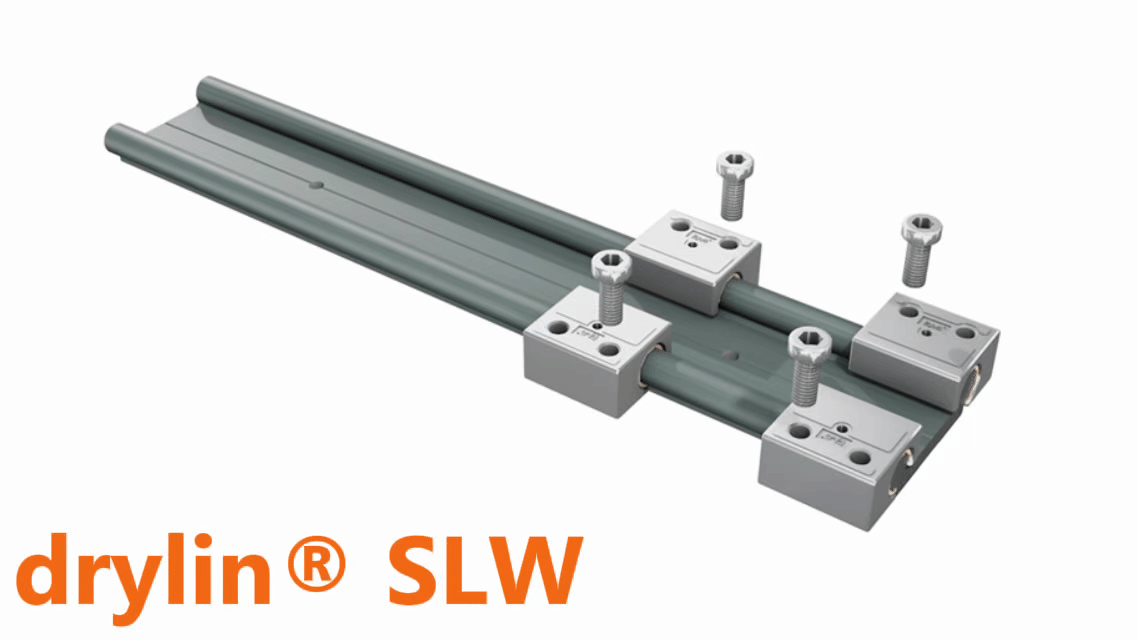

DRE_GEN_SLW_CN_1_41c3cc85fd
  • 轴端支撑由阳极氧化铝合金材料或镀铬锌铸件制成
  • 采用W双轨,具有极高的抗扭刚度
  • 预装配完整配置的dryllin® W滑块
  • 滑动元件为iglidur®高性能自润滑工程塑料制成,无需额外的润滑剂
  • 整体运行安静无噪音,适合对噪音敏感的场合,如病房、汽车等

SLW 标准型


产品代码

导轨

最大行程

重量[Kg]

增重[Kg]*

最大静态载荷

端块材料

  A

-0.3

  AI

-0.3

  H

E1

±0.15

E2

±0.15

E3

±0.15

l

  hw

  f

    lt

Ib

  tk

   ts

  tg

  kt

±0.1

  Øs

sk

    sg

  kq

    d

  T

  l2

  d2

   ha

轴向径向
SLW-0630

方形

300

0.2

0.08

50

200

工程塑料

54

60

20

40

45

51

100

18

1.2

20

8

9

7

–

6

4.5

7

M4

2

6

M8

15

M8

9.5

SLW-1040

圆形

750

0.7

0.1

700

2800

压铸锌

74

69

29

60

60

56

113

24

1.5

22

11

11

6.8

M8x10

6.4

6.6

9.5

M6

4.4

10

Tr10x2

17

Tr10x2

14.5

SLW-1080

圆形

750

0.9

0.2

700

2800

铝合金

108

100

29

94

94

87

144

24

1.5

22

11

11

6.8

M8x10

6.4

6.6

9.5

M6

4.4

10

Tr10x2

17

Tr10x2

14.5

SLW-10120

圆形

750

1.6

0.25

700

2800

铝合金

154

100

29

140

140

87

144

24

1.5

22

11

11

6.8

M8x10

M8

6.4

9.5

M6

4.4

10

Tr10x2

17

Tr10x2

14.5

SLW-1660

圆形

750

1.5

0.3

1200

4600

铝合金

104

100

37

84

86

82

150

35

1.5

25

12.5

15

9

M10x20

8.6

9

11

M8

5.5

16

Tr14x4

20

Tr14x4

18.5

SLW-16120

圆形

750

1.7

0.4

1200

4600

铝合金

166

100

37

84

86

82

150

35

1.5

25

12.5

15

9

M10x20

8.6

9

11

M8

5.5

16

Tr14x4

20

Tr14x4

18.5

SLW-2080

圆形

1000

3

0.4

1600

6400

铝合金

134

100

46

116

116

132

206

44

1.5

28

14

15

8.6

M10x15

8.6

9

14

M8

5.5

20

Tr18x4

26

12h9

23

SLW-25120

圆形

1250

5.9

0.9

2500

10000

铝合金

200

100

60

173

173

128

220

55

2.5

35

17.5

20

13.5

M16x30

12.6

11

15

M10

5

25

Tr24x5

38

14h9

30

*  行程每增加100mm,系统增加的重量

SLW-BB 带滚珠轴承的系列

产品代码

导轨

最大行程

重量[Kg]

增重[Kg]*

最大静态载荷

最大转速

[1/min]

最大进给

速度[m/min]

  A



  AI



  H

  E1



  E2



  E3



l

 hw

f

lt

Ib

tk

ts

tg

  kt

±0.1

  sk

  sg

  kq

  s

d

T

l2

d2标准型

d2**

ha

轴向

径向

-0.3

-0.3

±0.15

±0.15

±0.16

SLW-BB-0630

方形

300

0.25

0.08

100

200

1000

1.5

54

60

20

40

45

51

112

18

1.2

26

14

11

6.2

M8×12

8

7

M4

2

4.5

6

TR08x1.5

15

8

–

9.5

SLW-BB-0660

方形

300

0.35

0.12

100

200

1000

1.5

85

60

20

71

76

51

112

18

1.2

26

14

11

6.8

M8×12

8

7

M4

2

4.5

6

TR08x1.5

15

TR08x1.5

–

9.5

SLWE-BB-1040

圆形

750

0.9

0.1

500

2000

1500

3

74

69

29

60

60

56

129

24

1.5

30

19

11

6.8

M8×10

6.4

9.5

M6

4.4

6.6

10

TR10x2

17

TR10x2

6h9

14.5

SLWE-BB-1080

圆形

750

1.1

0.2

500

2000

1500

3

108

100

29

94

94

87

144

24

1.5

30

19

11

6.8

M8×10

6.4

9.5

M6

4.4

6.6

10

TR10x2

17

TR10x2

6h9

14.5

SLWE-BB-10120

圆形

750

1.6

0.25

700

2000

1500

3

154

100

29

140

140

87

144

24

1.5

30

19

11

6.8

M8×10

6.4

9.5

M6

4.4

6.6

10

TR10x2

17

TR10x2

6h9

14.5

SLWE-BB-1660

圆形

750

1.8

0.3

700

2800

1500

6

104

100

37

84

86

82

170

35

1.5

35

22.5

15

9

M10×20

8.6

11

M8

5.5

9

16

TR14x4

20

TR14x4

8h9

18.5

SLW-BB-16120

圆形

750

1.9

0.4

700

2800

1500

4.5

166

150

37

146

148

132

200

35

1.5

35

17.5

15

9

M10×20

8.6

11

M8

5.5

9

16

TR14x3

20

TR14x3

8h9

18.5

SLWE-BB-2080

圆形

900

3.3

0.4

1250

5000

1500

6

134

150

46

116

116

132

230

44

1.5

40

26

15

8.6

M10×15

8.6

14

M8

5.5

9

20

TR18x4

26

12h9

–

23

SLW-BB-25120

圆形

1000

5.9

0.9

2500

10000

1500

6

200

150

60

173

173

128

220

55

2.5

49

31.5

20

13.5

M16×30

12.6

15

M10

5

11

25

TR24x5

38

14h9

–

23

* 行程每增加100mm,系统增加的重量

**可选配经机加工的丝杆输出末端

SLWP 经济型
两款经济型SLW直线模组径向最大负载和轴向最大推力均为50 N 规格详情

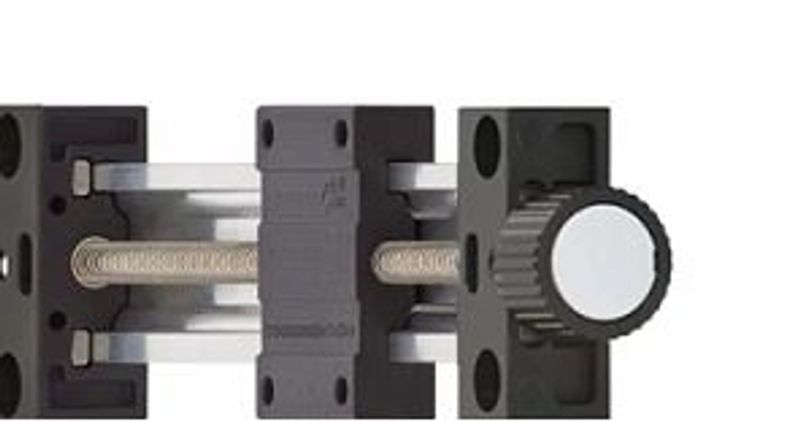

SLWP-0630-E
linearmoduld_drylin_slwp_0630_a572c0bcaf
滑块长度AI: 60
最大行程:300
轴直径d: 5

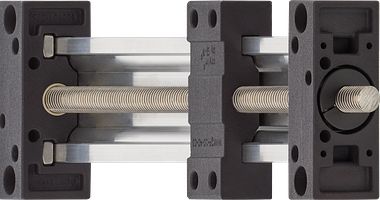

SLWP-1040-E
drylin_SLWP_1040_E_VA_CMYK_78bbb7d026
滑块长度: 29
最大行程长度:500
轴直径: 8
SLW-ES 不锈钢系列
在药品食品等要求较高的应用场景,我们推荐使用不锈钢模组。规格详情
其金属部件采用不锈钢 303、316 或 316Ti 材质,螺母和滑动膜也有特殊选材:iglidur J 适用于碎屑污垢环境,iglidur A180 符合 FDA 标准,iglidur X 可耐高温(150℃)及化学液体冲洗。
SLW-ES-1040

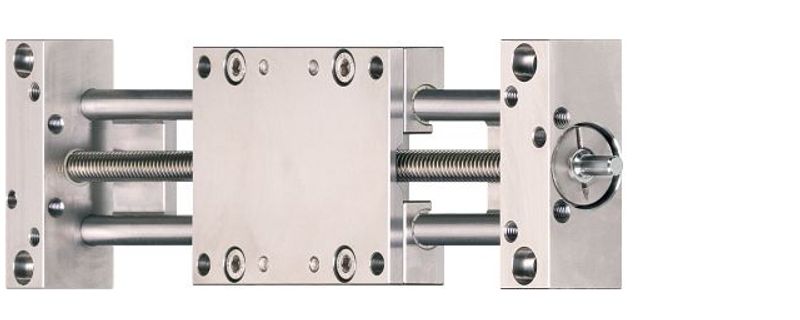

DRE_PROD_SLW_ES_1_c3d96513c6
最大行程长度: 750
轴直径: 10
滑块长度: 100
轴向最大推力:700 N
径向最大负载: 2800 N

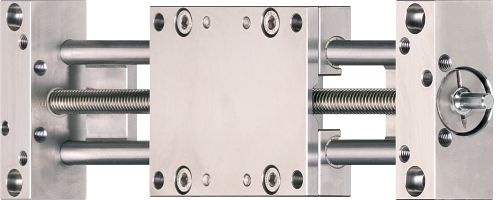

SLW-ES-2080
DRE_PROD_SLW_ES_1_df2cd1648f
最大行程长度:1000
轴直径: 20
滑块长度: 150
轴向最大推力:1600 N
径向最大负载: 6400 N
SLW-PT 半防护型
在石材、砖瓦、陶瓷机械调整部位,碎屑粉尘对驱动模组构成挑战。drylin SLW 半防护性直线模组以 W 型导轨作保护面,减少螺母、滑动膜和导轨受碎屑磨损风险。规格详情
SLW-PT-1040

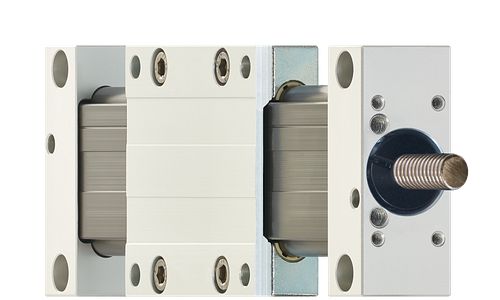

drylin_SLW_PT_07cd187aeb
滑块长度: 87
最大行程长度:750
轴直径: 10
轴向最大推力:700 N
径向最大负载:2000 N
SLW-BB-PT-1040
drylin_SLW_PT_07cd187aeb
滑块长度: 87
最大行程长度:750
轴直径: 10
轴向最大推力:500 N
径向最大负载:2000 N

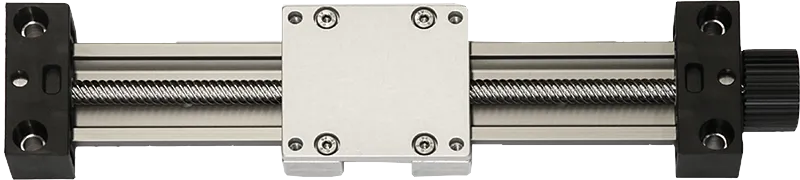

 SLWS 高螺旋快速丝杠系列


该系列两端由滚珠轴承支承,相较于标准系列,SLWS适用于轻负载的快速移动,由于采用 dryspin 快速螺纹丝杠,例如SLWS-0630-08x15中的丝杠导程为8x15,而标准系列为8×1.5,进给速度提升了10倍。


产品代码

导轨

最大

行程

重量

[Kg]

增重

[Kg]*

最大静态载荷

   A

  -0.3

   AI

-0.3

   H

±0.15

   E1

±0.15

E2

±0.15

   E3

    l

   hw

   f

    lt

   Ib

   tk

   ts

tg

   kt

±0.1

   Øs

   sk

   sg

   kq

   d

   T

   l2

   d2

   ha

轴向

径向

SLWS-0630-08x15

方形

300

0.2

0.08

50

200

54

60

20

40

45

51

100

17.5

1.2

20

10

9

7

–

6

4.5

7

M4

2

6

Ds08x15

15

Ds8x15

9.5

SLWS-1040-10x12

圆形

750

0.7

0.1

100

400

74

69

29

60

60

56

113

24

1.5

22

11

11

6.8

M8x12

6.4

6.6

9.5

M6

4.4

10

Ds10x12

17

Ds10x12

14.5

SLWS-1040-10x50

圆形

750

0.7

0.1

100

400

74

69

29

60

60

56

113

24

1.5

22

11

11

6.8

M8x10

6.4

6.6

9.5

M6

4.4

10

Ds10x50

17

Ds10x50

14.5

SLWS-1080-10x12

圆形

750

0.9

0.2

100

400

108

100

29

94

94

87

144

24

1.5

22

11

11

6.8

M8x10

6.4

6.6

9.5

M6

4.4

10

Ds10x12

17

Ds10x12

14.5

SLWS-1080-10x50

圆形

750

0.9

0.2

100

400

108

100

29

94

94

87

144

24

1.5

22

11

11

6.8

M8x10

6.4

6.6

9.5

M6

4.4

10

Ds10x50

17

Ds10x50

14.5

SLWS-2080-18x100

圆形

750

0.9

0.2

400

1600

134

150

46

116

116

132

206

44

1.5

28

14

15

8.6

M10x15

12.6

11

15

M8

5

25

Ds18x100

38

14h9

30

*  行程每增加100mm,系统增加的重量
