chainflex® 高柔性总线电缆CFROBOT8.PLUS
- 适用于扭转应用
- 外护套：PUR
- 总屏蔽
- 耐冷却剂
- 耐划痕
- 耐油（符合DIN EN 50363-10-2标准）
- 阻燃
- 抗水解和微生物
- 抗UV
- chainflex®高柔性电缆等级：6.1.3.4
产品代码
芯数及截面积
总线类型
一般性能
收起
总线类型
Profibus (1x2x0.64 mm) 收起
芯数及截面积
(2x0.25)C 收起
最大外径(d) [mm]
9 收起
重量 [kg/km]
80 收起
铜含量 [kg/km]
30 收起
动态信息
收起
拖链内移动最小弯曲半径（系数） [x d]
10 收起
拖链内移动最小弯曲半径 [mm]
90 收起
非拖链内移动最小弯曲半径（系数） [x d]
8 收起
固定铺设最小弯曲半径（系数） [x d]
5 收起
拖链内移动使用温度范围
-25 °C至+70 °C 收起
非拖链内移动使用温度范围
-40 °C 至 +70 °C (按照标准 EN 60811-504) 收起
固定铺设使用温度范围
-50 °C 至 70 °C (按照标准 DIN EN 50305) 收起
架空最大速度 [m/s]
10 收起
电气参数
收起
额定电压
50 V 收起
UL额定电压 [V]
30 收起
测试电压
500V 收起
特性波阻抗 [Ω]
150 收起

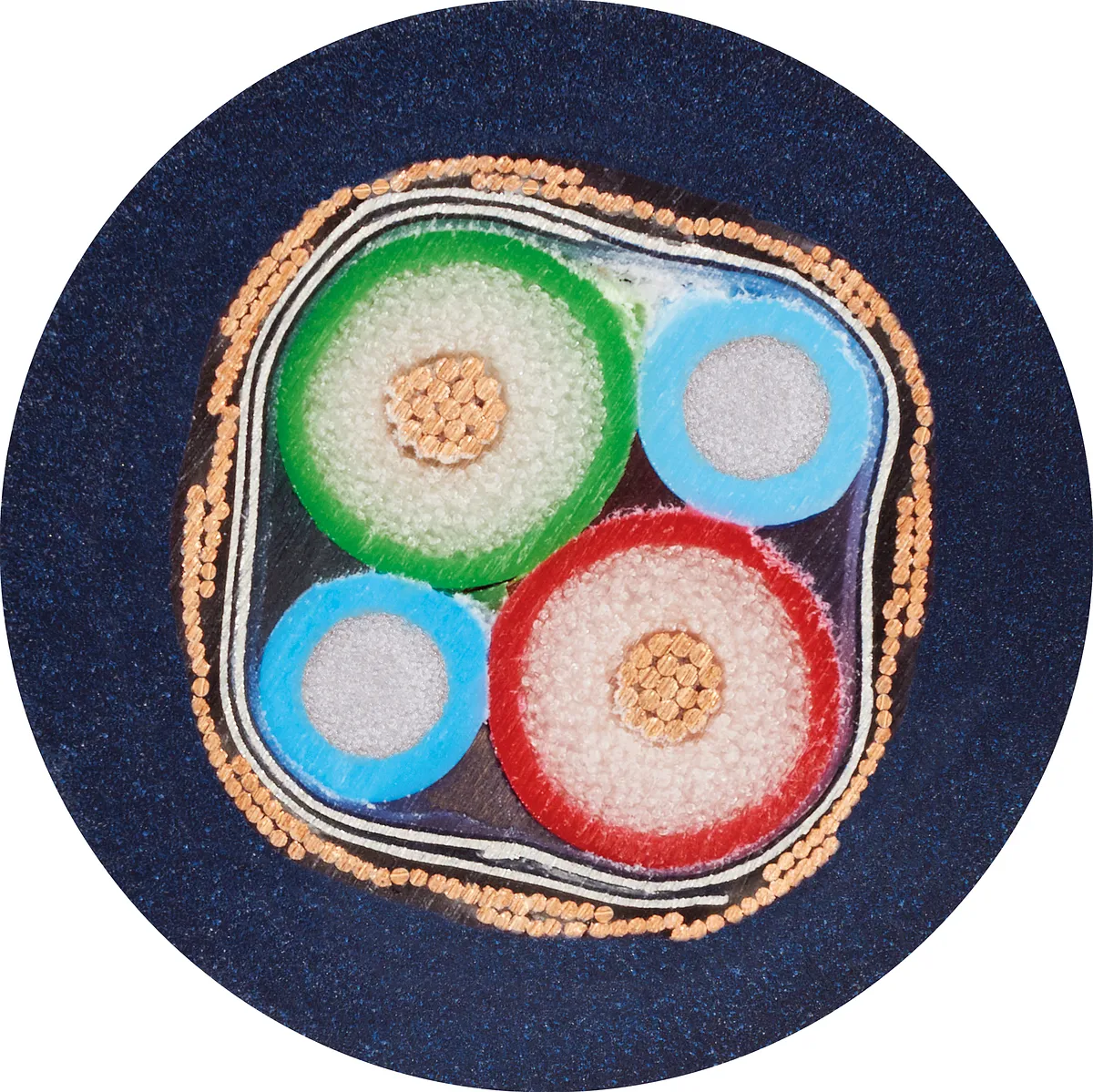

电缆结构
收起
导体
高抗弯强度的精细裸铜多股线 (符合 DIN EN 60228 标准) 收起
绝缘材料
符合总线规格标准 收起
芯线组1
(2x0.25)C 收起
颜色代码
红，绿 收起
总屏蔽
抗扭的镀锡铜丝缠绕屏蔽，光学覆盖率80% 收起
外护套
低粘性的，无卤PUR混合物，适用于拖链（符合DIN EN 50363-10-2）的要求。 收起
外护套颜色
钢青色 (类似于RAL 5011) 收起
特性和认证
收起
抗UV
高 收起
耐油性
耐油（符合DIN EN 50363-10-2标准), Class 3 收起
无硅
不含腐蚀性的硅（符合PV 3.10.7 – 1992标准） 收起
UL认证
证书号码No.B129699：“易格斯提供的36个月chainflex电缆质保和使用寿命在线计算服务，建立在每年进行的20亿次循环测试的基础上” 收起
REACH
符合 (EC) No. 1907/2006 (REACH) 标准 收起
无铅
符合2011/65/EU (RoHs-II/RoHS-III) 标准 收起
无尘室
符合 ISO Class 1 标准。本系列外护套材料与CF77.UL.05.12.D 一致，电缆材料经 IPA 测试，符合 DIN EN ISO 14644-1 标准 收起
CE
符合2014/35/EU标准 收起
