640系列拖链，每个链节均有横杆

主要优势

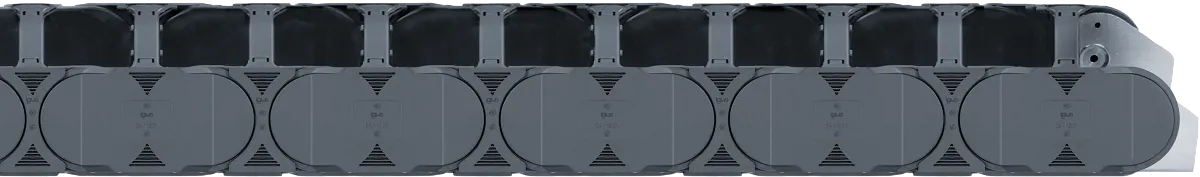

推荐使用E4/轻型系列中的E4.112系列

产品代码

640.12.250.0

内宽[Bi] [mm]

弯曲半径[R] [mm]

250

在线CAD库

可查看、免费下载目录产品的2D图纸和3D模型

尺寸

收起

内高[Hi] [mm]

112 展开收起

内宽[Bi] [mm]

87 展开收起

外高Ha [mm]

140 展开收起

外宽[Ba] [mm]

139 展开收起

弯曲半径[R] [mm]

250 展开收起

节距 [mm]

143 展开收起

链节数/米

7 展开收起

最大电缆直径 [mm]

100 展开收起

H [mm]

640 展开收起

D [mm]

535 展开收起

K [mm]

1075 展开收起

H2 [mm]

325 展开收起

D2 [mm]

900 展开收起

K2 [mm]

1430 展开收起

DeltaHF [mm]

100 展开收起

直线架空FLG最大速度 [m/s]

20 展开收起

直线架空FLG最大加速度 [m/s²]

200 展开收起

最大架空长度 [m]

7 展开收起

最大长行程 [m]

450 展开收起

一般性能

收起

打开原理

可从两侧打开展开收起

最大填充重量 [kg/m]

65 展开收起

e-chain® 拖链系统

E4 e-chains® 展开收起

重量【kg or kg/m】

7.49476 展开收起

拖链内移动最低使用温度 [°C]

-40 展开收起

拖链内移动最高使用温度 [°C]

120 展开收起

动态信息

收起

架空最大速度 [m/s]

20 展开收起

滑行最大速度 [m/s]

10 展开收起

其他信息和图表

收起

架空长度

架空长度与填充重量
X 轴：架空长度（米）FLB/FLG
Y 轴：填充重量（千克/米）
刻度下段：行程 S（米）
FLB = 带准许凹陷的架空
FLG = 上层平直的架空

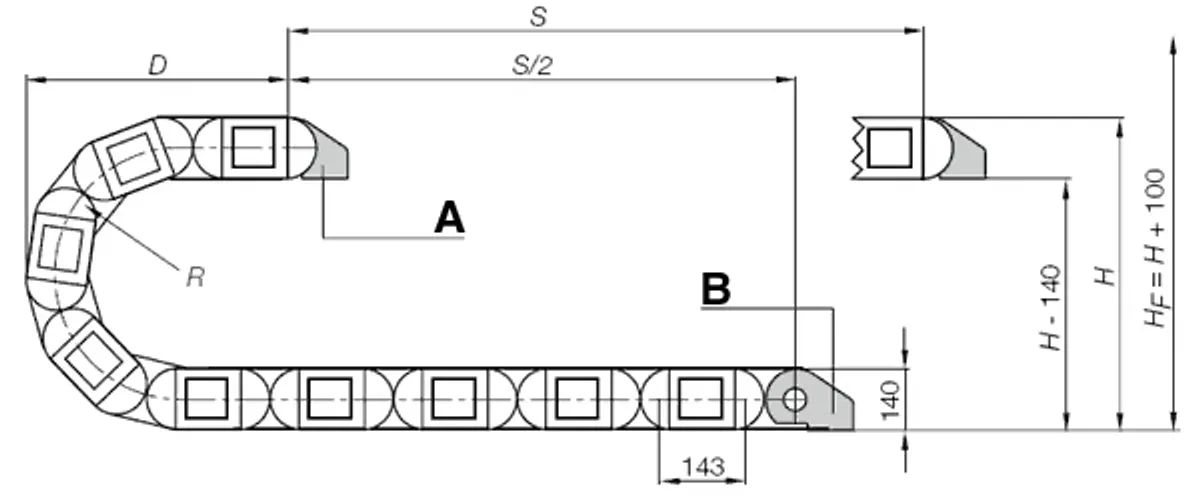

Calculation of chain lengths: unsupported

A= 移动端, B= 固定端
螺距: 143 mm/链节
每米链节数: 7
行程: S
拖链长度 = S/2 + K

Calculation of chain lengths: gliding

10米起至最长450米
拖链长度 = S/2+K2
长行程——滑动（最长450米）
在此情况下，拖链上层通过导槽在下层上滑动。我们建议由我们的技术人员为您的此类系统进行项目规划。对于行程在4,0m到10m之间的，我们建议使用更大的架空拖链

A1 = 移动端
A2 = 固定端
A3 = 带滑轨的导槽
A4 = 无滑轨的导槽
A5 = 导槽总长度
