微型模组

适用于狭小空间，体积小、价格低

微型模组样品盒

在drylin®微型模组样品盒中，您将能了解我们全新推出的SLW-0620模组及其各项优势！

online tools_drylin Drive technology configurator

drylin® 平台模组设计器

选择电动或手动、安装方式、运动参数，快速检索合适的直线模组并计算寿命，用户能自助完成电机、电缆、控制器的配置，获取方案文档和报价

安装空间20×40mm | 可选导程1~25.4mm | 行程 1~300mm

在医学检测或实验室分析设备中，存在很多取液、移料、定点释放的动作，这些设备都有一个特点：安装空间有限。drylin®微型模组恰好能满足需求，我们还具备更多优势：

运行安静

结构坚固，耐用可靠

使用自润滑直线轴承，免维护

基于标准模块定制，快速满足个性化需求立刻联系定制

DRL_GEN_small_spaces_collage_samplebox_CN_2_f79e8c642d

微型模组

SLN econ

高性价比

3种滑块可选

滑块高度/宽度 22mm×28mm

高性价比入门级直线模组

导向基于drylin®N 紧凑型导轨

驱动可选dryspin®梯形或大螺距螺纹

SLNV

带预紧

滑块高度/宽度 22mm×28mm

带预紧，位移精度高

弹簧预紧力使Z和Y方向间隙更小

导向基于drylin®NSV 紧凑型导轨

驱动可选dryspin®梯形或大螺距螺纹

SLT

扁平

滑块高度/宽度 20mm×45mm

丝杠侧向布置，适用扁平极窄空间

带独立的间隙调节

驱动可选dryspin®梯形或大螺距螺纹

SHT-08

坚固耐用

滑块高度/宽度 23mm×65mm

导向基于drylin®R直线轴

驱动可选dryspin®梯形或大螺距螺纹

SLW-06或10

模块化

滑块高度/宽度 20mm×54mm

导向基于drylin®W直线导轨

驱动可选dryspin®梯形或大螺距螺纹

ZLN

小截面，快速移动

滑块高度/宽度 28mm×40mm

基于同步带驱动，快速移动，截面小

导向基于drylin®N紧凑导轨

drylin全新推出SLW-0620微型模组

无论是用于医疗检测，还是实验室科研，SLW-0620微型模组都能为您提供可靠的技术支持，助您轻松完成实验、测试任务。

适配5、6、6.35导程丝杆

尺寸小巧，最宽处仅32mm，高度仅为20mm

精密性更高，与N型导轨相比间隙更小、更稳定

最大载荷可达5kg，高抗扭，可靠耐用

选择SLW-0620，选择高效稳定，马上体验吧！

DRL_GEN_small_spaces_collage_samplebox_CN_3_f8e3b61dc5

适应于狭小空间的导向系统

drylin® W 06-20

所需安装空间最小

三种长度的标准滑块即装即用

比06-30尺寸缩减20%

静态负载Coy可达1680N

以滑动代替了滚动，免润滑

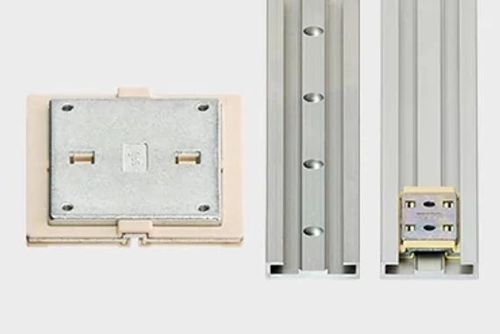

drylin® N

安装高度仅为6至12mm

重量轻

导轨本色或黑色阳极氧化处理

导轨宽度17、27、40、80mm，宽度选择多

drylin® T 微型导轨

最佳预紧力和摩擦系数设计

滑块安装尺寸 09/12/15

滑块带预紧力

iglidur® E3摩擦系数低40%

遵循3:1 规则，设计自由度高

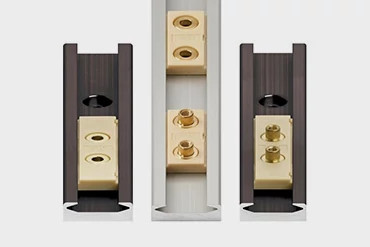

drylin® N 菱形低截面导轨

4个预紧力等级可选

可在高卫生标准环境中使用

从下方用螺栓或用螺钉紧固

100%自润滑、免维护

应用案例

案例

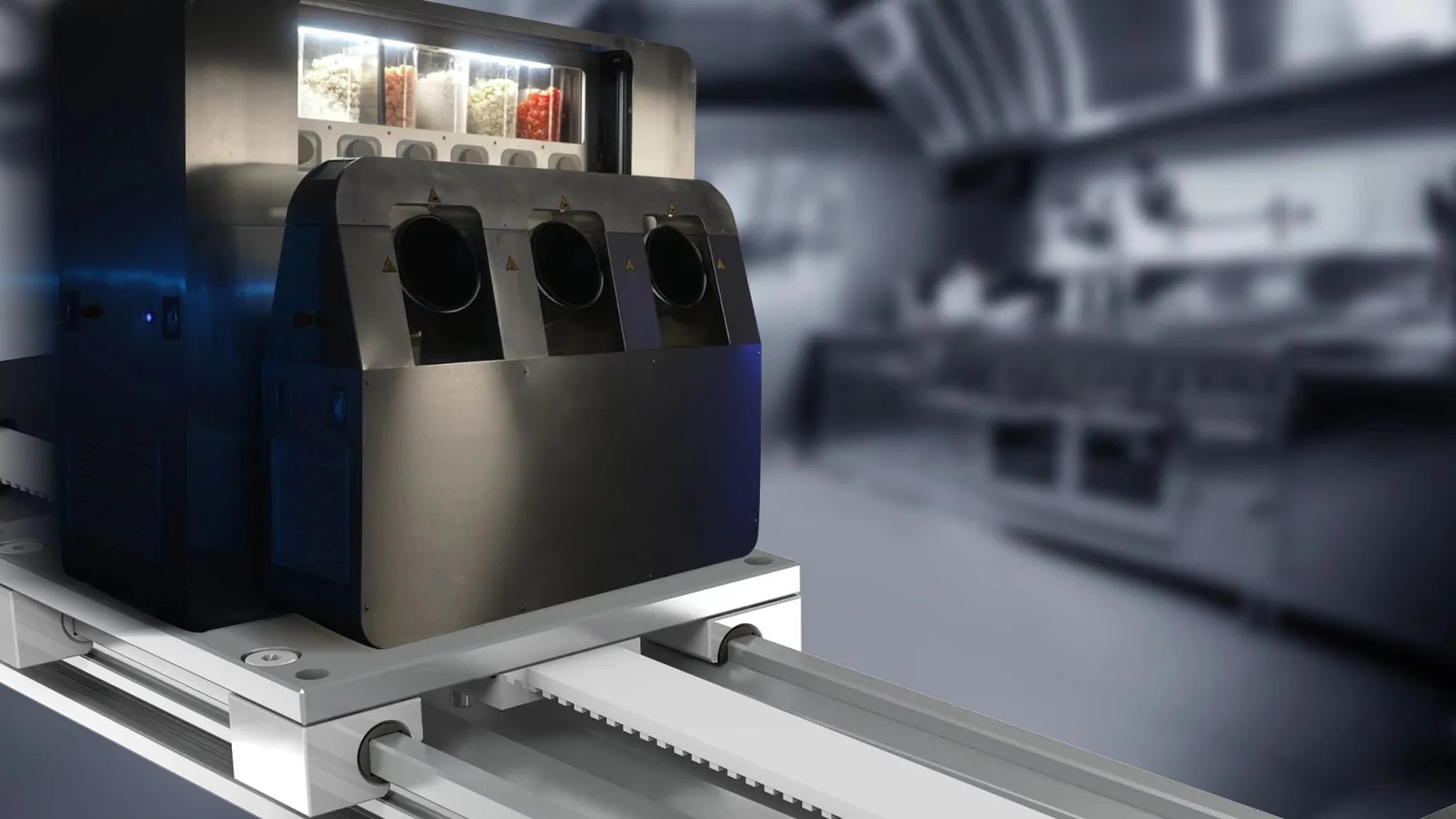

冰沙自动制售机

Alberts 冰沙机器人采用易格斯 drylin 直线模组、拖链及高柔性电缆，实现紧凑设计、静音运行、耐低温、免维护、易清洁，完美适配食品自动化与无人零售场景。

案例

BRG_GEN_Laboratory_equipment_CN_3_4125948757

痕量分析样品自动化制备采用drylin模组

为了提高实验效率和准确性，CleanUp自动制样机选用drylin直线导轨和模组，非常适合痕量分析的样品制备，具备灵活性、耐化学性和高精度的特点。

案例

机器人”厨师“每小时可做100道菜

drylin直线模组，坚固，尺寸紧凑，满足最高卫生要求
