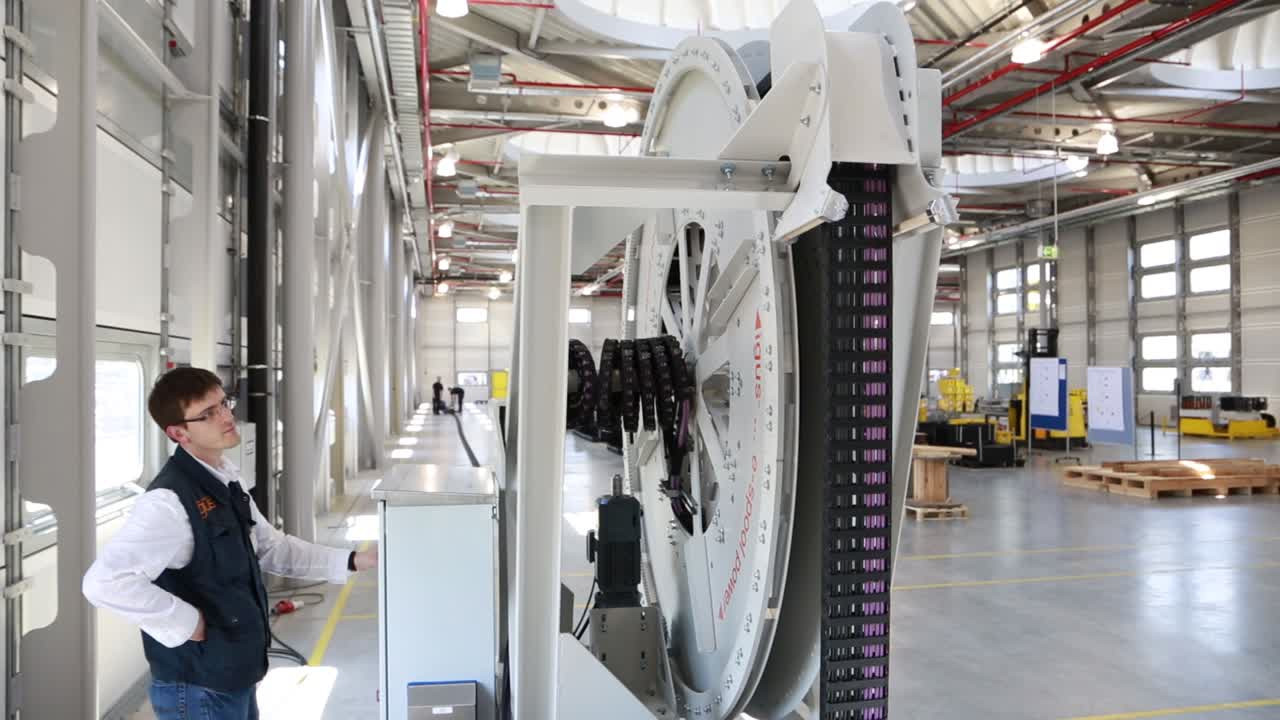

e-spool®电动型

e-spool®电动型是一款带电机驱动的e-spool，拉伸长度可达25米。和其他e-spool系统一样，它可以填充各种电缆和软管，确保能量持续不断的传输，且无滑环。易格斯控制器可应用在动态场合，是专门为剧院和歌剧院的垂直悬挂应用而研发的。

• 可在温度低于0°C的室外使用
• 使用电机系统收放，使用寿命更长
• 坚固的管状钢制结构
• 电缆不承受拉力
• 可灵活填充电缆、光缆和气动电缆

典型应用领域：剧院、舞台和照明技术；室内和室外起重机

• 不同介质（动力、数据、光纤、空气、液体）可收纳在一个系统中
• 交付包括驱动器和控制器
• 安装在天花板下——系统可被“隐形”
• 灵活更换和填充
• 最大伸缩速度：1,2米/秒

e-spool弹簧驱动电缆卷筒的填充规则

由于e-spool中的特殊机械应力，所以我们建议使用我们的chainflex高柔性电缆。此外，电缆的填充要遵守以下规则：

• 请沿拖链宽度方向平铺电缆，切勿堆叠放置！
• 非屏蔽电缆请尽可能使用带TPE外护套的chainflex高柔性电缆。
• 屏蔽电缆请使用chainflex高柔性电缆系列中的CFROBOT电缆。
• 务必注意所用twisterband的最大弯曲半径。
• 为了防止电缆层叠和磨损，请尽可能使用分隔片。为了最大限度地利用内部空间，请交替安装分隔片。
• 铺设电缆时，请按照电缆直径和/或弯曲半径排序，小尺寸的电缆铺设在内侧，尺寸越大电缆越往外铺设。
• 请在电缆两端配备去应力装置。当使用电缆扎带作为去应力元件时，请确保扎带不会朝向拖链内侧，以免电缆受到损伤。
• 请将电缆安装在twisterband中，同时旋转轴向外和向内都要留出间隙。
