drylin® WS-ES不锈钢直线导轨圆轴双轨
设计: 双轨材料: 不锈钢1.4571廓形： 圆形
产品代码

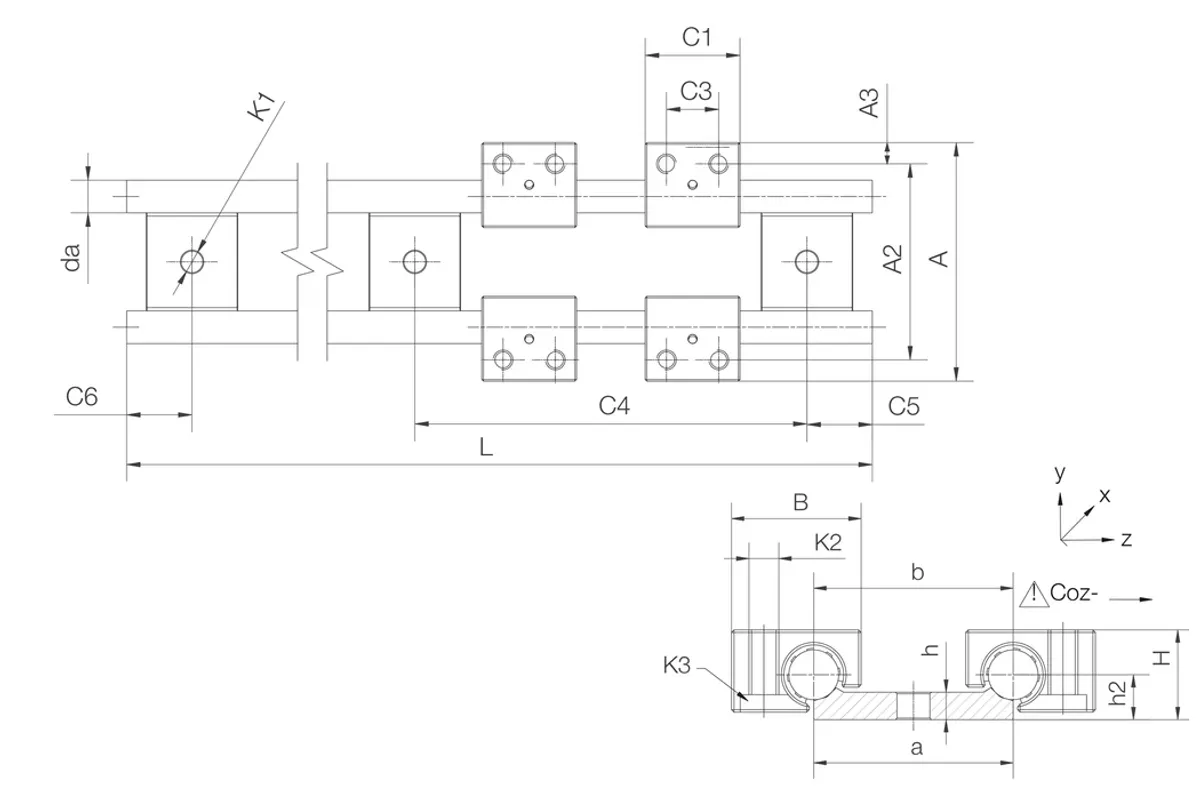

安装尺寸
选配信息
L[mm]
1000默认切割误差为±0.3毫米，如有特殊需求，请联系我们 以下品类与本产品相关
尺寸
收起
H [mm]
18 收起
da [mm]
10 收起
a [mm]
30 收起
b [mm]
30 收起
h [mm]
5.5 收起
h2 [mm]
9 收起
A1 [mm]
16.5 收起
C4 [mm]
120 收起
C5/C6（最小值） [mm]
20 收起
C5/C6（最大值） [mm]
79.5 收起
K1 (适用于 DIN912螺栓的通孔)
M5 收起
生产和安装公差
收起
H公差
±0.25 mm 收起
da公差
h9 收起
a公差
±0.4 mm 收起
一般性能
收起
安装尺寸
10-30 收起
导轨廓形
圆形 收起
设计
双轨 收起
材料
不锈钢1.4571 (AISI 316Ti） 收起
机械性能
收起
最大长度 [mm]
3000 收起
