chainflex®高柔性控制电缆CF9.UL

- 用于极高的应用要求
- 外护套:TPE
- 耐冷却剂
- 低温移动应用
- 抗水解和微生物
- 阻燃
- 无硅
- 抗UV
- 不含PVC
- 耐油(符合DIN EN 60811-404标准),耐有机油(符合VDMA 24568标准,第8章S-MB,经DEA测试)
- CFRIP®
- chainflex®等级:6.6.4.2
产品代码
芯数及截面积
一般性能
收起
芯数及截面积
12G1.5 收起
芯数
12 收起
最大外径(d) [mm]
13.5 收起
重量 [kg/km]
309 收起
铜含量 [kg/km]
178 收起
动态信息
收起
拖链内移动最小弯曲半径(系数) [x d]
5 收起
拖链内移动最小弯曲半径 [mm]
67.5 收起
非拖链内移动最小弯曲半径(系数) [x d]
4 收起
固定铺设最小弯曲半径(系数) [x d]
3 收起
拖链内移动使用温度范围
-35 °C至+100 °C 收起
非拖链内移动使用温度范围
-45 °C 至 +100 °C (按照标准 EN 60811-504) 收起
固定铺设使用温度范围
-55 °C 至 +100 °C (按照标准 DIN EN 50305) 收起
架空最大速度 [m/s]
10 收起
滑行最大速度 [m/s]
6 收起
最大加速度 [m/s²]
100 收起
电气参数
收起
额定电压
300/500 V (根据DIN VDE 0298-3) 收起
UL额定电压 [V]
1000 收起
测试电压
2000V (根据DIN EN 50395) 收起

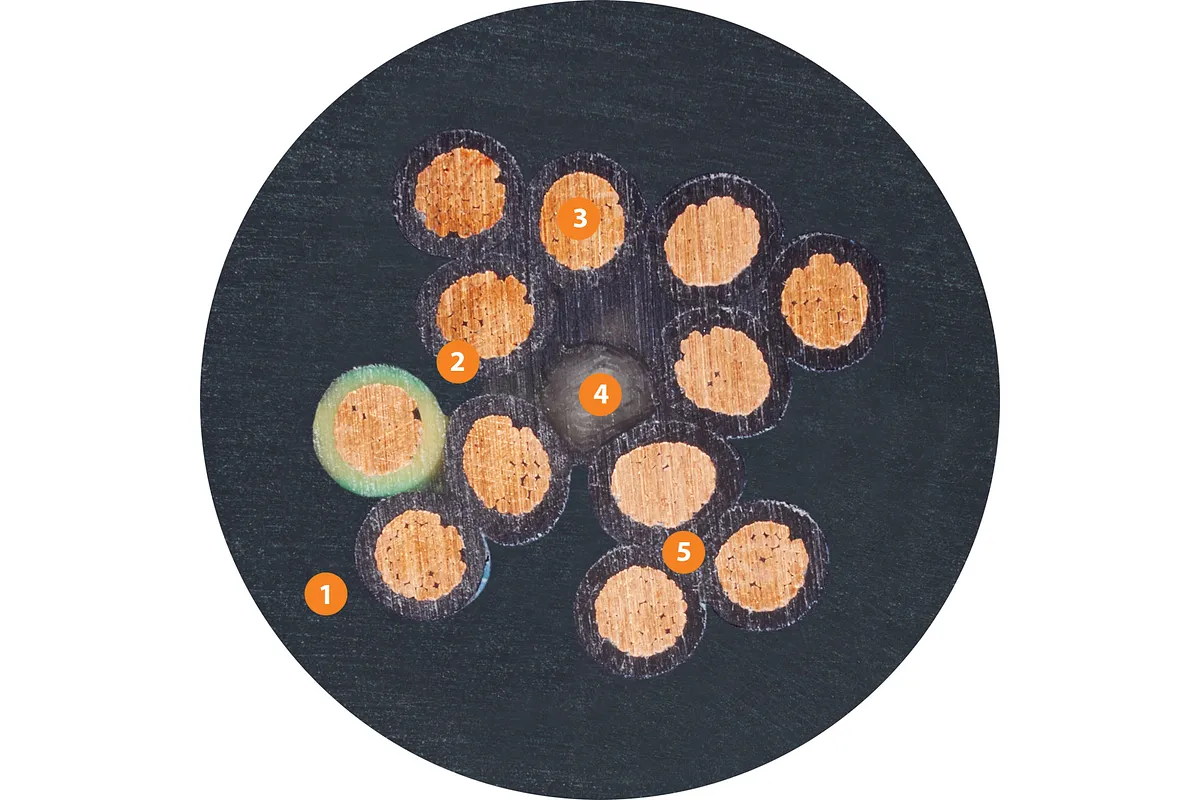

电缆结构
收起
导体
高抗弯强度的精细裸铜多股线 (符合 DIN EN 60228 标准) 收起
绝缘材料
高机械性能的TPE混合物 收起
芯线结构
芯线采用两次复绞,特别的抗扭力结构 收起
芯线组1
12G1.5 收起
外护套
低粘性的,TPE基混合物,特别耐磨损且具有高度的灵活性,适用于拖链 收起
外护套颜色
石板灰(类似于RAL 7015) 收起
CFRIP®
电缆剥开速度更快:剥线条在外护套下 收起
特性和认证
收起
抗UV
高 收起
耐油性
耐油(符合DIN EN 60811-404标准), 还耐生物油(符合VDMA 24568标准第8章S-MB,经DEA检测),Class 4 收起
阻燃
根据IEC 60332-1-2 FT1,VW-1 收起
无硅
不含腐蚀性的硅(符合PV 3.10.7 – 1992标准) 收起
UL认证
证书号码No.B129699:“易格斯提供的36个月chainflex电缆质保和使用寿命在线计算服务,建立在每年进行的20亿次循环测试的基础上” 收起
NFPA
符合 NFPA 79-2018 标准 第 12.9 章节 收起
DNV
型式准入证书No. TAE00003X2 收起
REACH
符合 (EC) No. 1907/2006 (REACH) 标准 收起
无铅
符合2011/65/EU (RoHs-II/RoHS-III) 标准 收起
无尘室
符合 ISO Class 1 标准。本系列外护套材料与CF34.UL.25.04.D 一致,电缆材料经 IPA 测试,符合 DIN EN ISO 14644-1 标准 收起
CE
符合2014/35/EU标准 收起
REACH-info
Customer information according to REACH Regulation (EC) No. 1907/2006 - communication of information on substances in products (Article 33):
The product contains decabromodiphenyl ethane in a concentration of more than 0.1% (CAS no. 84852-53-9), a substance of very high concern (SVHC) that is listed on the REACH candidate list.
Note: The use of the product remains permitted. Inclusion in the candidate list does not constitute a prohibition, but solely obliges the provision of this information.
DBDPE-free alternative products with UL approval for this series:
