chainflex®高柔性控制电缆CF9

- 用于极高的应用要求
- 外护套:TPE
- 耐冷却剂
- 低温移动应用
- 抗水解和微生物
- 无卤素
- 无硅
- 抗UV
- 不含PVC
- 耐油(符合DIN EN 60811-404标准),耐有机油(符合VDMA 24568标准,第8章S-MB,经DEA测试)
- CFRIP®
- chainflex®等级:7.6.4.2
产品代码
芯数及截面积
一般性能
收起
芯数及截面积
12G1.0 收起
芯数
12 收起
最大外径(d) [mm]
12 收起
重量 [kg/km]
212 收起
铜含量 [kg/km]
119 收起
动态信息
收起
拖链内移动最小弯曲半径(系数) [x d]
5 收起
拖链内移动最小弯曲半径 [mm]
60 收起
非拖链内移动最小弯曲半径(系数) [x d]
4 收起
固定铺设最小弯曲半径(系数) [x d]
3 收起
拖链内移动使用温度范围
-35 °C至+100 °C 收起
非拖链内移动使用温度范围
-50 °C 至 +100 °C (按照标准 EN 60811-504) 收起
固定铺设使用温度范围
-55 °C 至 +100 °C (按照标准 DIN EN 50305) 收起
架空最大速度 [m/s]
10 收起
滑行最大速度 [m/s]
6 收起
最大加速度 [m/s²]
100 收起
电气参数
收起
额定电压
300/500 V 收起
UL额定电压 [V]
1000 收起
测试电压
2000V (根据DIN EN 50395) 收起
电缆结构
收起
导体
高抗弯强度的精细裸铜多股线 (符合 DIN EN 60228 标准) 收起
绝缘材料
高机械性能的TPE混合物 收起

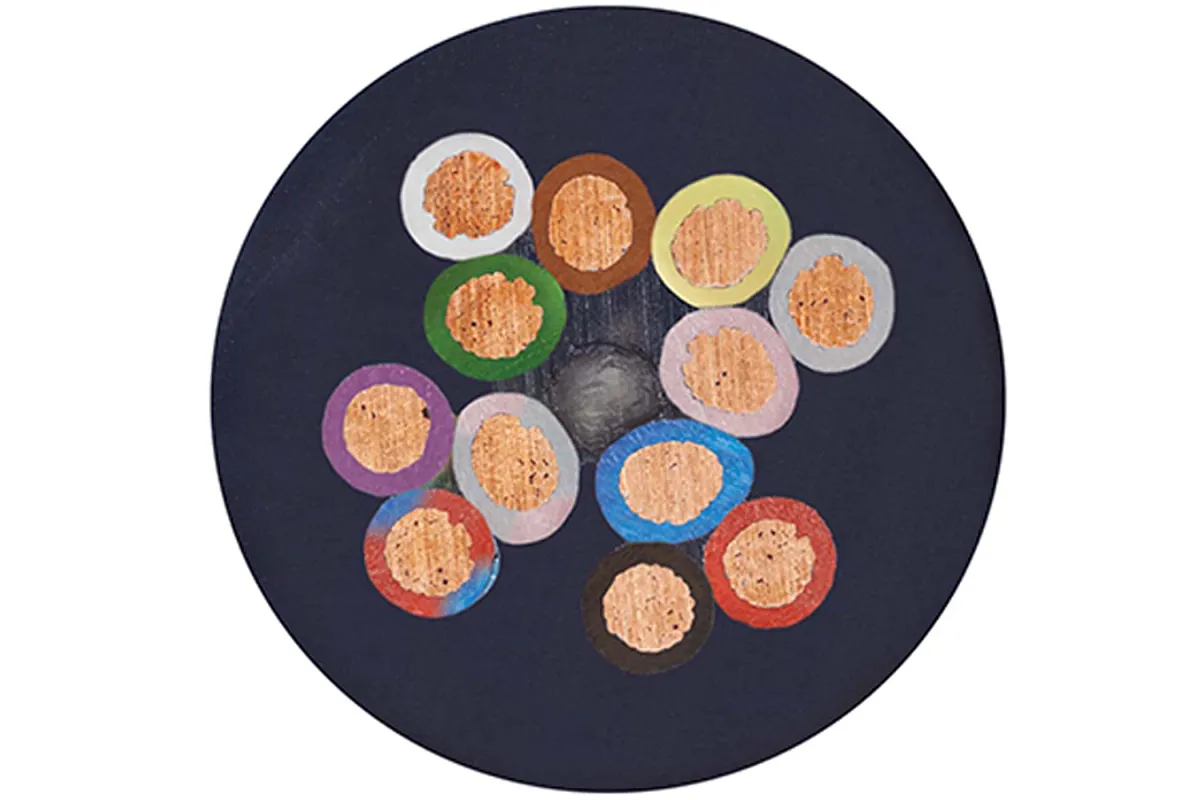

芯线结构
芯线采用两次复绞,特别的抗扭力结构 收起
芯线组1
12G1.0 收起
外护套
低粘性的,TPE基混合物,特别耐磨损且具有高度的灵活性,适用于拖链 收起
外护套颜色
钢青色 (类似于RAL 5011) 收起
CFRIP®
电缆剥开速度更快:剥线条在外护套下 收起
特性和认证
收起
抗UV
高 收起
耐油性
耐油(符合DIN EN 60811-404标准), 还耐生物油(符合VDMA 24568标准第8章S-MB,经DEA检测),Class 4 收起
无硅
不含腐蚀性的硅(符合PV 3.10.7 – 1992标准) 收起
无卤素
符合DIN EN 60754标准 收起
UL认证
证书号码No.B129699:“易格斯提供的36个月chainflex电缆质保和使用寿命在线计算服务,建立在每年进行的20亿次循环测试的基础上” 收起
REACH
符合 (EC) No. 1907/2006 (REACH) 标准 收起
无铅
符合2011/65/EU (RoHs-II/RoHS-III) 标准 收起
无尘室
符合ISO Class 1 标准,材料/电缆经 IPA 检测,符合 DIN EN ISO 14644-1 标准 收起
CE
符合2014/35/EU标准 收起
