踝关节假肢轴承
这款假肢关节由 Adaptive Sports Ankle Prosthetics 全新研发，内置采用 iglidur® J 材料的滑动轴承以及 igubal® 自调心关节轴承。该假肢关节专为承受突发高冲击力场景设计，例如运动中出现的载荷。产品在最大化活动度的同时，特别强化了耐海水等关键特性。
技术要求：极低摩擦系数、可在海水环境或近水环境使用、安装简便；符合 ISO 9001 质量管理体系要求；超越 ISO 10328 标准的动载荷与静载荷测试条件
客户成果：塑料轴承凭借材料特性实现高耐磨、高回弹、自润滑，无需外部润滑，完全免维护。
问题和挑战
这款新产品是全球唯一一款专为高抗冲击性设计的多轴踝关节假肢，可用于水上运动或承受高冲击载荷的场景（如马术运动）。假肢关节的驱动力由弹簧扭力提供，弹簧封装在钛合金套筒内。
假肢所用轴承必须满足严苛要求。该企业需要摩擦系数极低的轴承；此外，轴承必须具备低吸湿性，在海水中或近海环境使用时无腐蚀，且可实现最简装配，无需紧固件。同时，产品需符合 ISO 9001 质量管理体系要求，且动态与静态载荷性能需超越 ISO 10328 标准的测试条件。
除滑动轴承外，还需要一款球窝关节，能够在运动过程中实现径向旋转，并可实现 20 度的角度偏移。该部件同样要求无腐蚀、摩擦系数低、装配简便，且具备 CE 认证标识。
解决方案

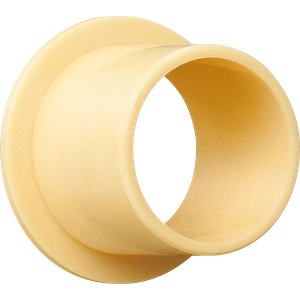

自适应运动踝关节假肢公司的设计人员决定采用 2 个全能型 iglidur® J 材质轴承与 1 个 igubal® 球头，使假肢实现高度灵活的运动性能。
易格斯轴承具备多项特殊性能指标，可为该应用带来诸多优势。凭借特殊的材料配方，塑料轴承具备极高的耐磨性、回弹性与自润滑性。由于无需外部润滑脂，轴承表面不会附着污物，消除了由此产生的磨损，以及清洁、重新润滑等相关维护工作。
igubal® 自调心关节轴承的应用同样是该假肢的核心，该球窝关节可在使用场景中实现径向旋转。与金属轴承相比，塑料关节轴承性价比更高，凭借轻量化、装配简便、无润滑运行、耐腐蚀的特性，与 iglidur® 滑动轴承一同成为这款新型假肢的理想解决方案。
（资料来源：2011年manus大赛参赛公司 Adaptive Sports Ankle Prosthetics LLC， David Lyle， The Woodlands， USA）
