反应试剂盒灌装系统
医疗实验技术领域对生产环境洁净度要求极高，试剂灌装作业需保障生产环境纯净无杂质，以此保障各类医学检测结果精准可靠。

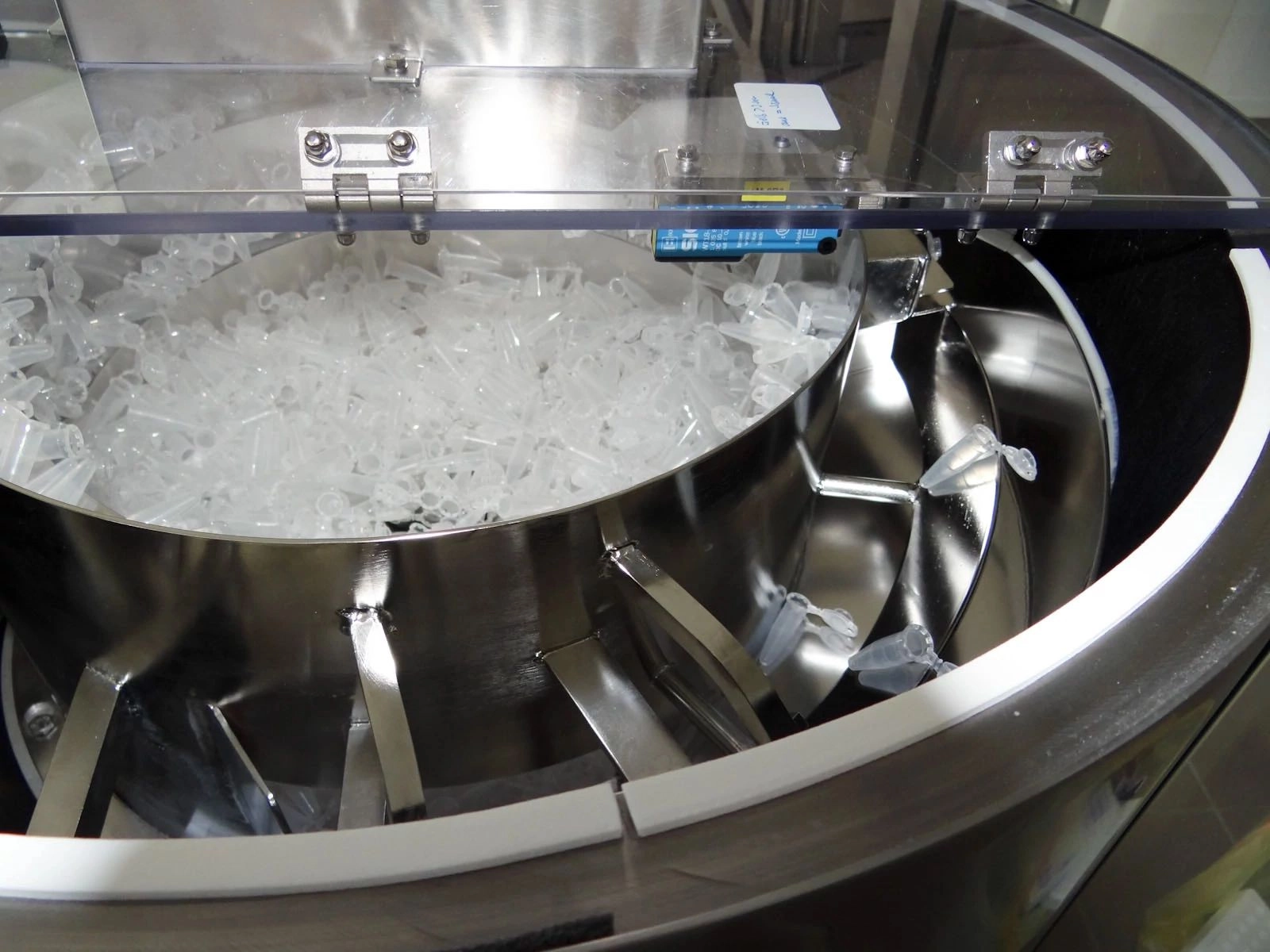

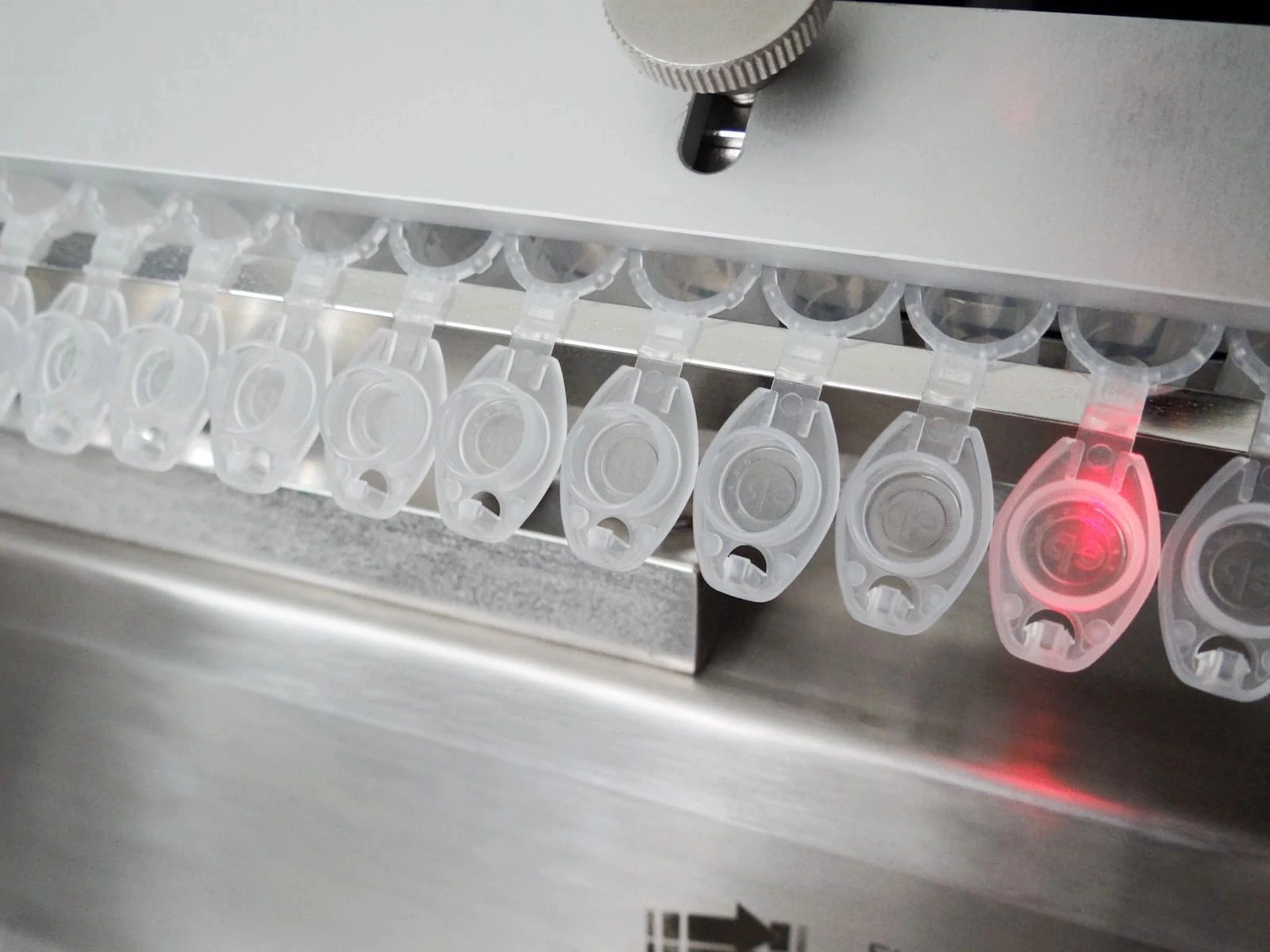

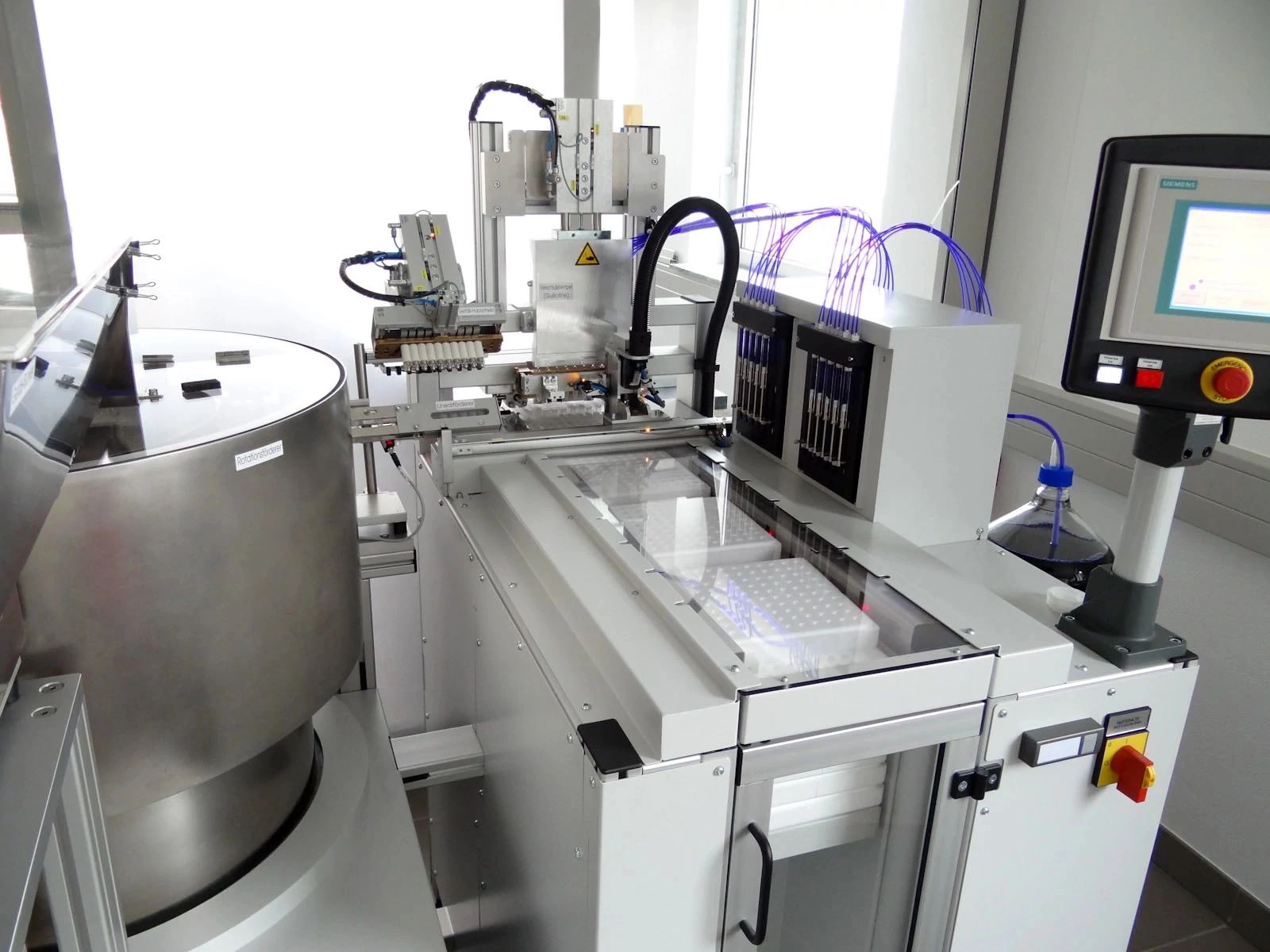

2010 年，德国鲍曼工程事务所（Ingenieurbüro Baumann）承接项目，为生物分析公司（bioanalytic GmbH）设计搭建一套全自动体外诊断试剂盒灌装设备。该设备需在洁净室环境内，完成数微升至 1.5 毫升区间诊断试剂的精准灌装，灌装完成后的反应容器完成密封，收纳至聚苯乙烯支架内作为初级包装。成品诊断试剂盒可应用于人类医学及兽医实验室，用于血细胞、关节液、脑脊液、精液等样本检测。整套设备需完成反应容器自动送料、夹取移送、精准灌装、密封收纳全流程自动化作业，项目从研发设计到洁净室现场调试完成，整体耗时约 9 个月。
- 所需产品：用于容器输送与夹爪运动的直线传动部件
- 技术要求：适配洁净室、无需外部润滑、免维护、轻量化、精度高、供货快
- 所属行业：医疗技术
- 客户的成功：所采用的dryspin® 丝杠螺母与drylin® 直线导轨，依托塑料内部的固体润滑剂，实现洁净运行。无需润滑油，彻底杜绝污染、降低维护成本；部件还兼具摩擦系数低、重量轻、安装便捷的优势。
问题和挑战
1 环境洁净标准严苛
设备作业环境无需达到无菌级别，但必须保持高度洁净，生产过程严禁出现油脂、粉尘等污染物，一旦产生杂质会直接影响试剂品质，干扰最终检测数据，粉尘更是生产环节首要规避的隐患。
2 设备使用条件受限
整套灌装工序运行速度无高要求，单道工序仅需数秒即可完成，设备无需高转速、高负载传动结构，核心核心诉求为灌装定位精度；同时整套设备需要实现轻量化设计，降低整机自重。
3 传统传动部件弊端突出
市面常规梯形丝杠传动部件大多需要加注润滑油进行养护，无法适配洁净室使用场景；传统零部件结构复杂，日常维护工作量大，后期检修更换繁琐，易造成设备停机，增加生产成本。
4 零部件采购与适配需求
项目研发周期紧凑，所需传动配件需交货迅速，优先选用成熟标准化零部件，同时部件需具备耐腐蚀特性，适配医疗试剂生产工况，满足长期稳定运行需求。
- 核心螺纹传动部件配置

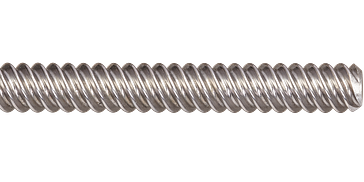

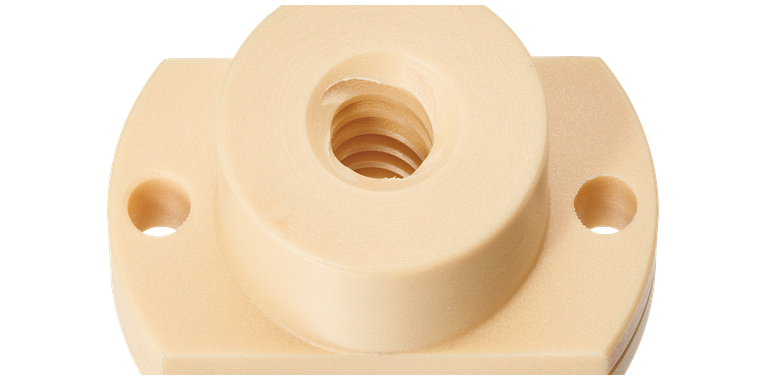

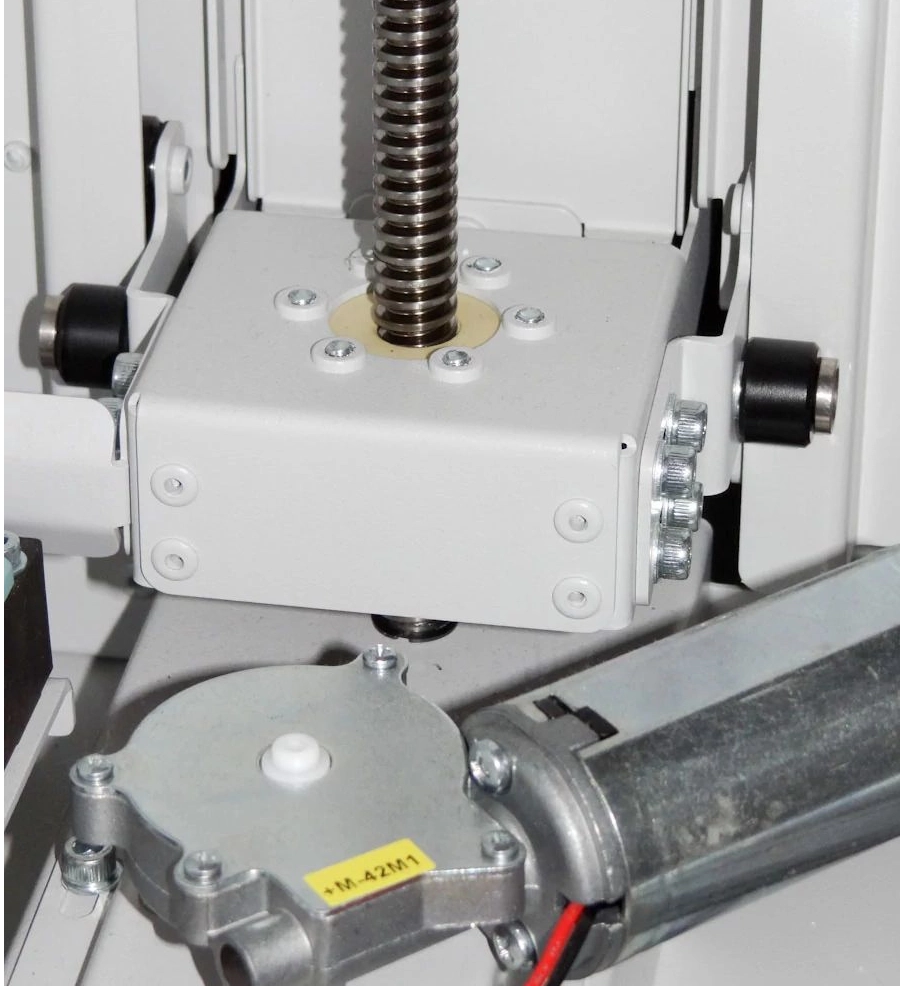

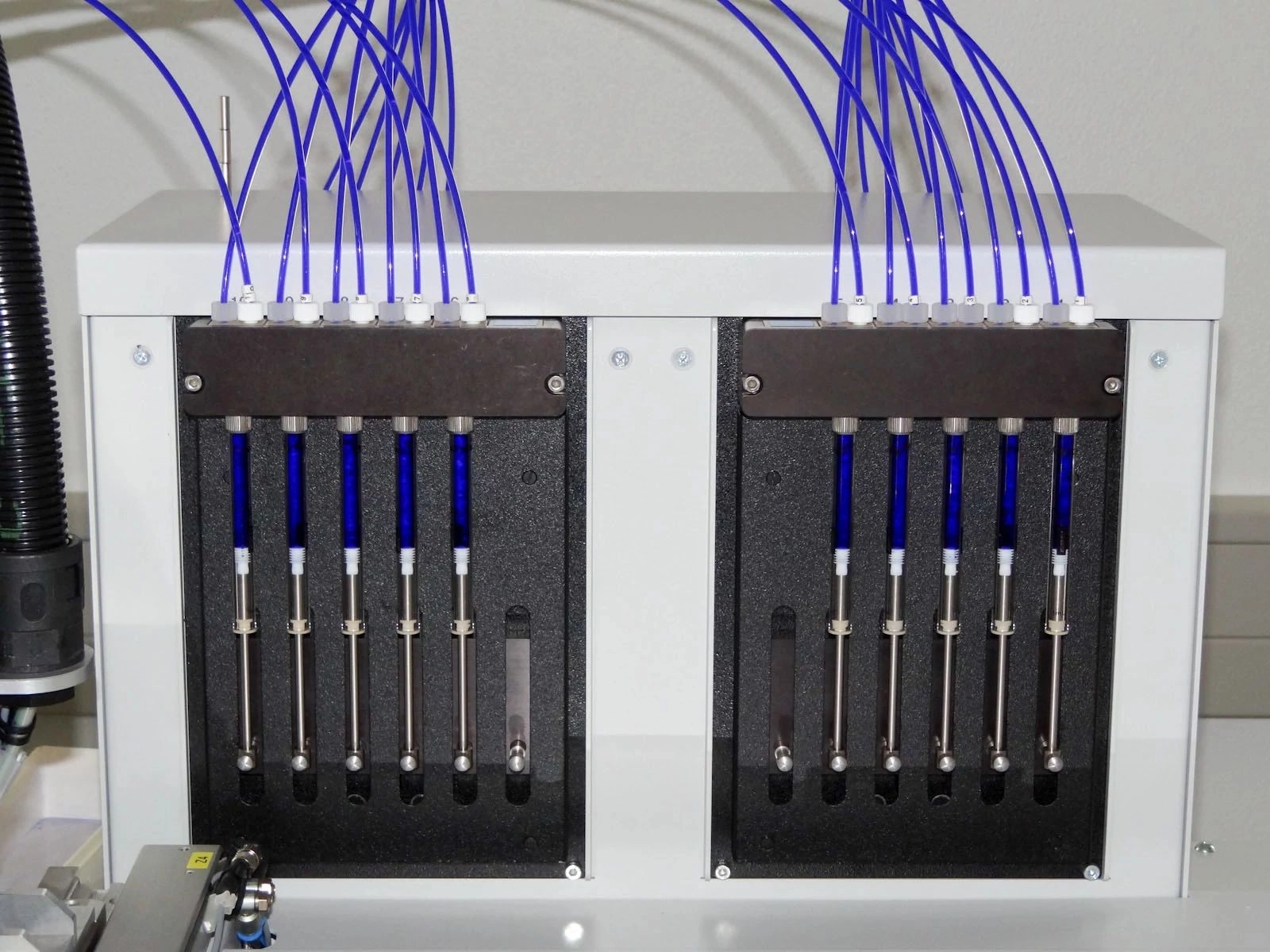

进给机构选用dryspin® 丝杠传动技术，iglidur® W300 材料螺母搭配 AISI 304 不锈钢轧制梯形丝杆组合使用。螺母材料内含固体润滑剂，无需外部加注润滑油也可长期运行，摩擦系数低、耐腐蚀性能优异。
- 夹取机构直线传动搭配

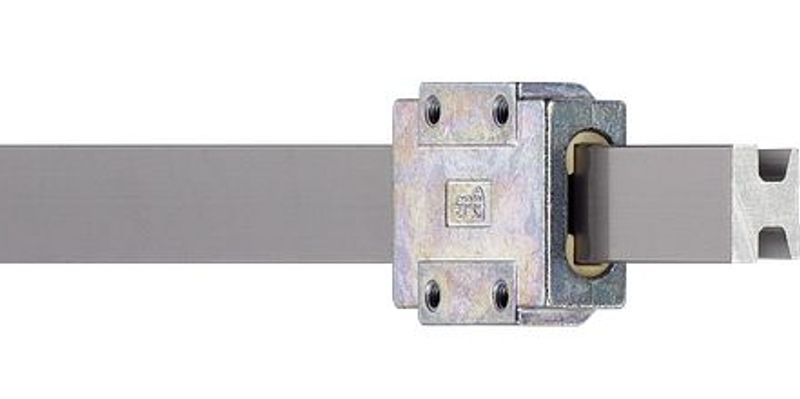

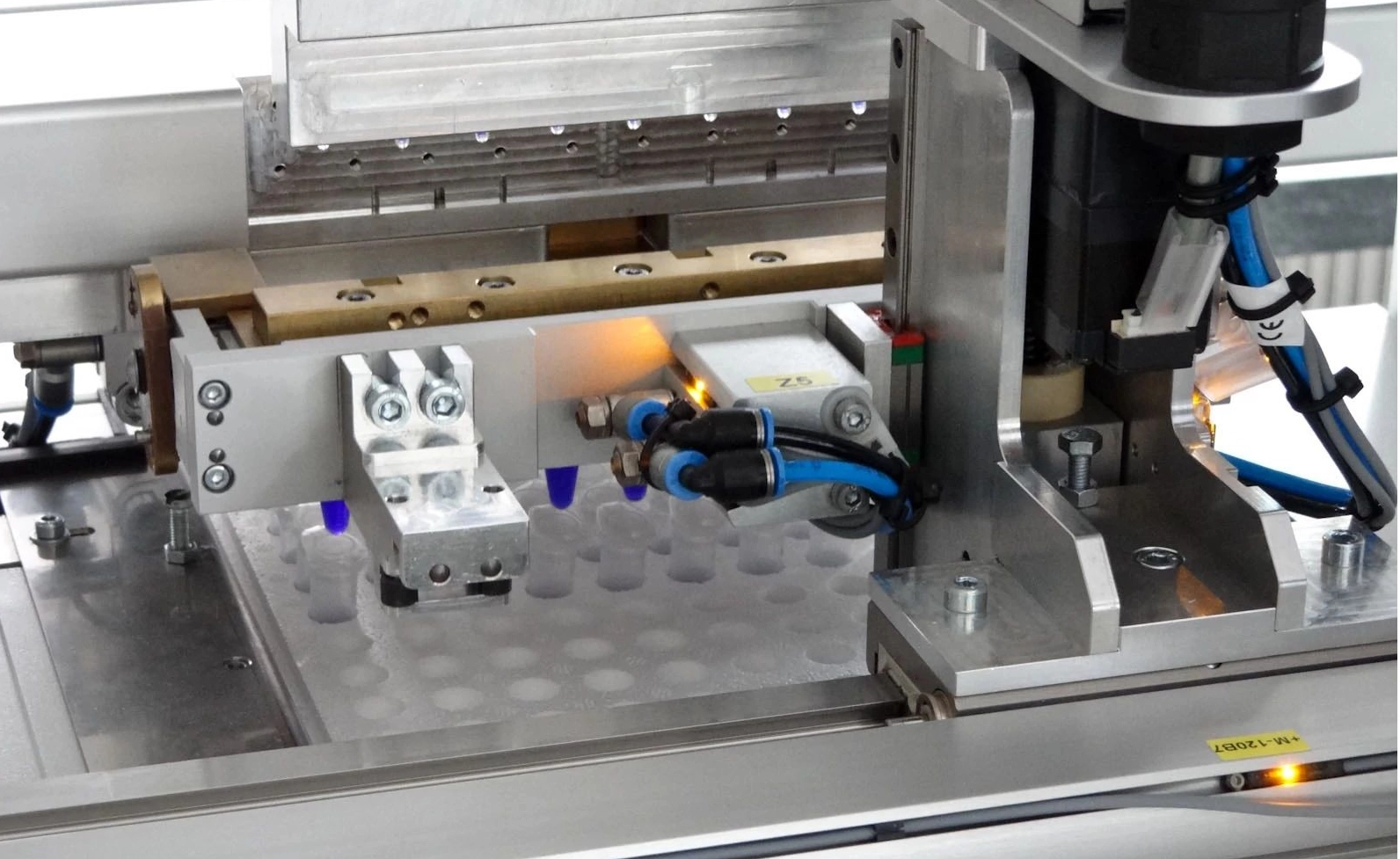

针对夹爪运动，drylin® TW-04 微型导轨，结构简洁稳固、性价比高，能够平稳完成容器夹取、精准定位作业，还可有效承受容器密封作业产生的作用力，适配夹具运行工况。
- 整体方案优势落地
整套传动零部件均为易格斯标准现货配件，交货速度快，可快速完成设备组装调试；免润滑设计彻底杜绝油污污染，部件运行无颗粒析出，百分百保障生产环境洁净；轻量化零部件同步助力整机完成减重设计，同时实现设备免维护运行，大幅减少后期运维压力。

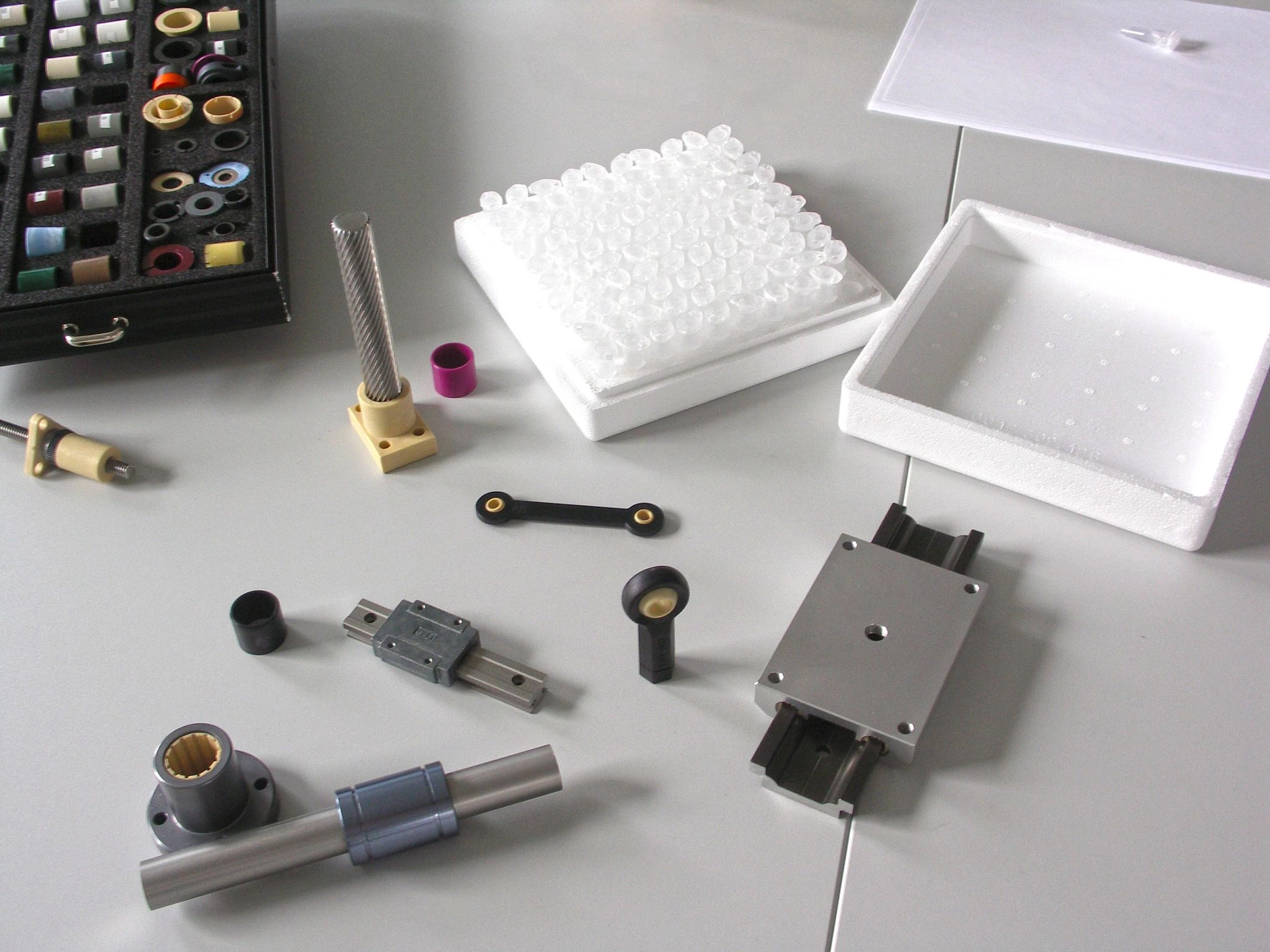

项目团队长期使用易格斯产品，研发阶段可借助品牌样品完成工况实测，提前验证部件适配性，遇到技术问题也可快速获取技术支持，极大降低新品研发难度。
客户评价
鲍曼工程事务所（Baumann Construction）
“从项目一开始我们就知道 ，需要依赖drylin技术，多年来，我们收到了许多易格斯提供的样品。这对我们复杂的设计非常有帮助，因为我们可以通过提前测试新开发前提供的元件，判断某个组件是否适合相应的运动特性，并可能经受这些要求。如果有任何问题或疑问，只需一个电话就能迅速获得帮助。”
—— 克里斯蒂安・鲍曼（Christian Baumann）
开发工程师
德国生物分析公司（bioanalytic GmbH）
“灰尘是我们最大的敌人。在任何情况下，处理过程中都绝不能出现可能导致检测结果失真的污染物。而易格斯方案能保证这一点。”
——曼弗雷德・吕迪格（Manfred Rüdiger）
生物医学分析工程师
