轴承用于实验室夹具

简介

• 使用产品：用于低成本夹具的滑动轴承
• 要求：实验室环境中，低摩擦系数，不需要润滑剂的应用
• 行业：实验室
• 客户经验：在iglidur滑动轴承的帮助下，这种新设计的夹具实现了经济高效、重量轻的功能，能够替代传统夹具。

问题描述

为实验室开发这种低成本运输装置的初衷，是考虑到传统的夹具本身的重量太大。这使得整个处理单元过于笨重。

解决方案

新的设计只需要一根不锈钢丝和一个滑动轴承，就组成了一个极其简单的夹具，其特点是重量特别轻。

清洁设计的夹持器

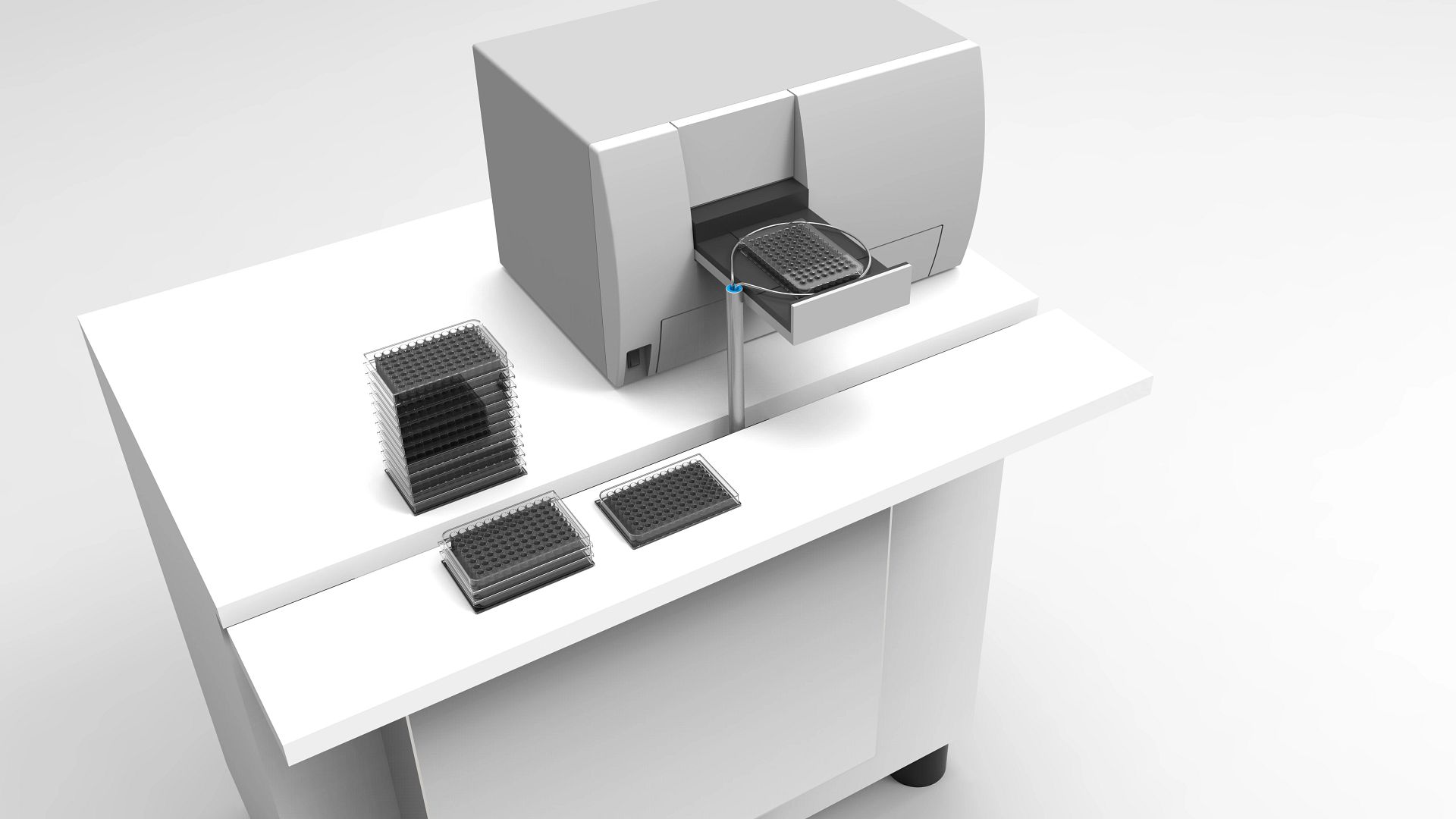

Ebo Kunze Industriedeesign公司开发了一种低成本的实验室自动化处理装置，并使用了iglidur滑动轴承。在这以前，这类设备使用传统的夹具来移动采样板。

由于夹持器的自重相对于有效载荷来说很高，因此整个处理单元显得很笨重。因此，这个设计的目的是简化夹持器的机械结构，从而减轻其重量。夹具中的iglidur滑动轴承负责两件事：旋转夹具的夹紧和夹具轴的旋转。

紧凑简洁的设计

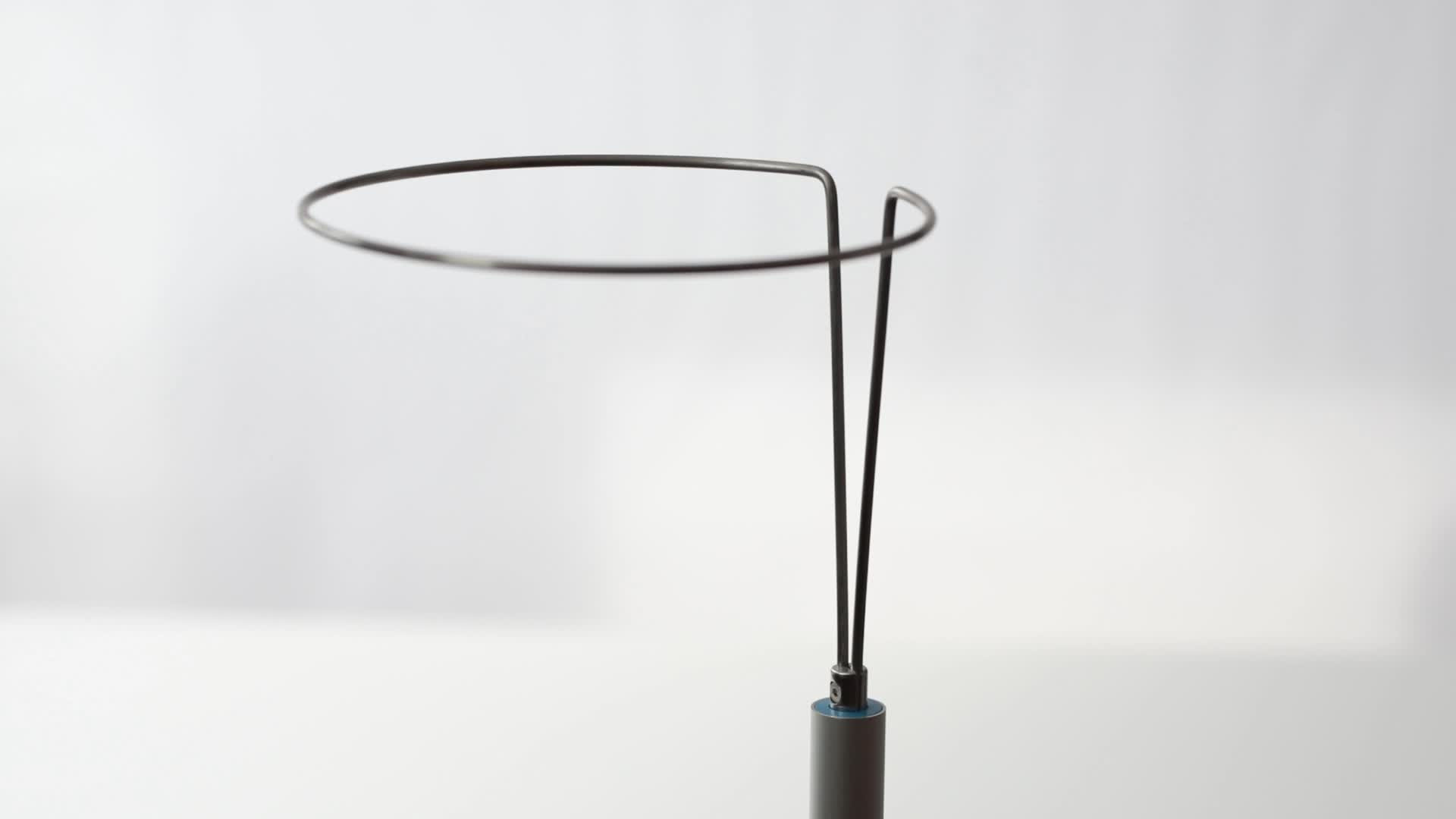

最终设计结果非常简单：这种清洁设计的夹具只需要一根一米长的不锈钢丝和一个滑动轴承，由于其具备旋转功能，处理单元能够节省一整个方向的行程。环状不锈钢丝套在试样板周围并箍紧，夹具就能够牢牢地抓住样品板，并从A移动到B。紧凑而简单的设计使处理单元能够安装在实验室工作台的下方。
