E4.1拖链用于移动式诊断X射线机

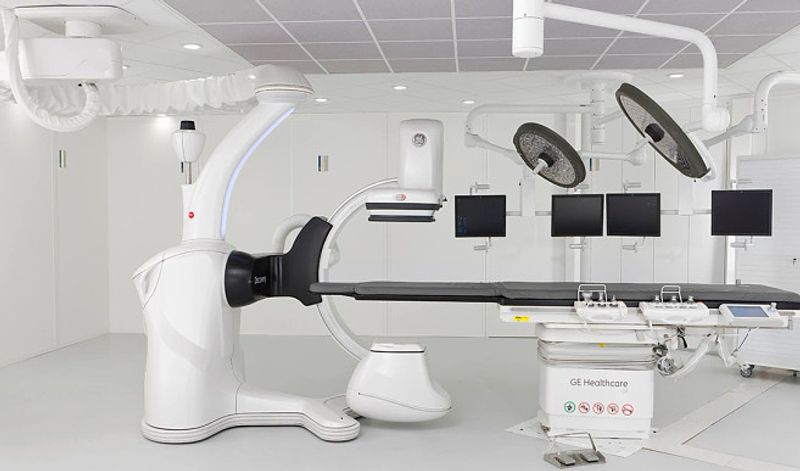

2011 年，GE Healthcare 推出了血管成像系统 Discovery IGS 730。这是一套集成 X 射线和数字探测器的系统，并搭载一台先进的自主导引车， 小车为电动驱动，可完全自由移动。系统的电缆和管路需从天花板位置传输电力、数据和水，并满足引导车在多个成像位置、停车位置和初始位置间自由切换。良好的线路布置能赋予 Discovery IGS 730 快速、稳定、精确且易用的特性，手术时，在任何位置都能实现精细控制与定位。

对线路导引解决方案还有其他要求：考虑到手术室存在激光束和多个悬挂式监视器，系统体积需小巧，且要能完美适配导引车的运动和承载能力，并且导引系统一端只能安装在手术室天花板上。此外，依据医疗 IEC60601 标准，系统需能承受 7kg/m 的线路负载，安全系数达 12。最后，系统运行要尽可能安静，垂度极小，且在无需维护的情况下，使用寿命至少达到 20 年。

Discovery IGS 730 是成像领域的一项革命性成果。该系统既不固定在地板上，也不固定在天花板上，而是能够在无需将系统悬挂在患者上方的情况下，实现对患者的全方位检查。它具备手动移动龙门架的灵活性，同时拥有固定系统具备的高稳定性图像质量。这款由激光引导的电动移动龙门架，停车位置不受限制，同时为灵活、安全的手术室环境营造出无菌条件。

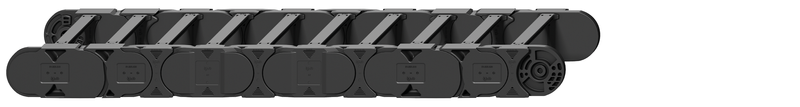

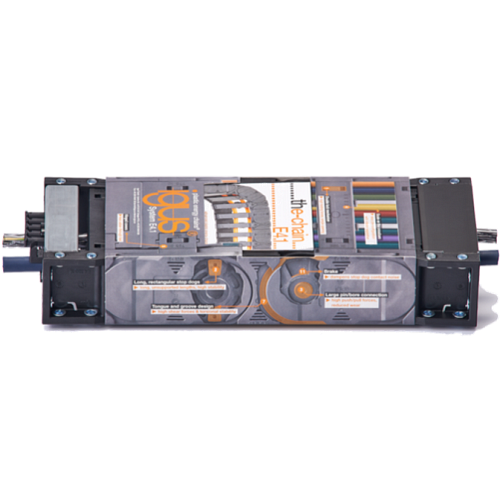

能实现这样的性能，得益于我们选择了基于超低噪音 E4.1 塑料拖链的电缆管理系统（CMS）这一设计方案。选择该电缆系统，也是因为它具有极高的使用寿命和稳定性。拖链安装在设备的一侧，可水平来回移动。整个系统由 29 节链节组成，跨度约为 3.2 米。“快速开启” 结构的使用，也让电缆的插入和维护变得更加简便，并且在安装过程中节省了大量宝贵时间。此外，拖链还配备了电气和机械装置，以防止过电压。
