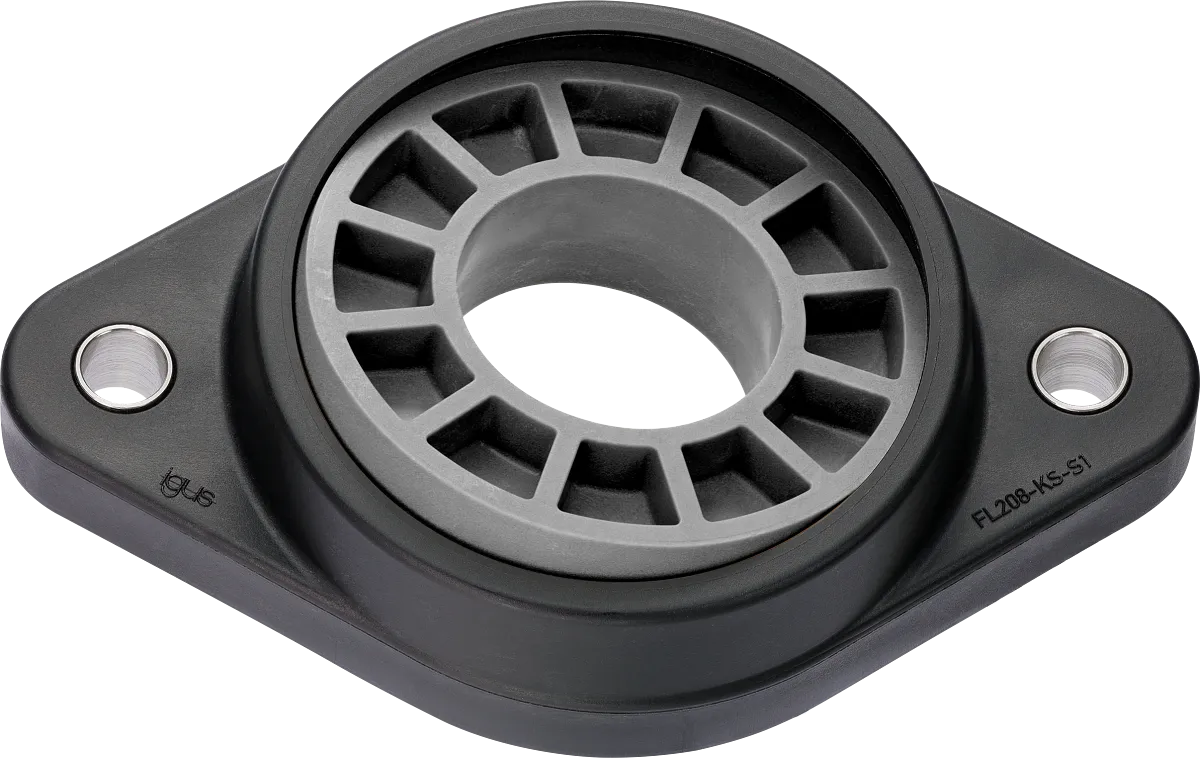

igubal® 带球面轴承的紧凑型双孔法兰轴承
- 与饮料灌装和包装行业等常见的法兰轴承尺寸相同
- 完全耐腐蚀
- 结构优化的设计
- 坚固耐用，可承受高负荷
- 带不锈钢轴套
产品代码
Ø d1 [mm]
球体材料
调心球体生产工艺

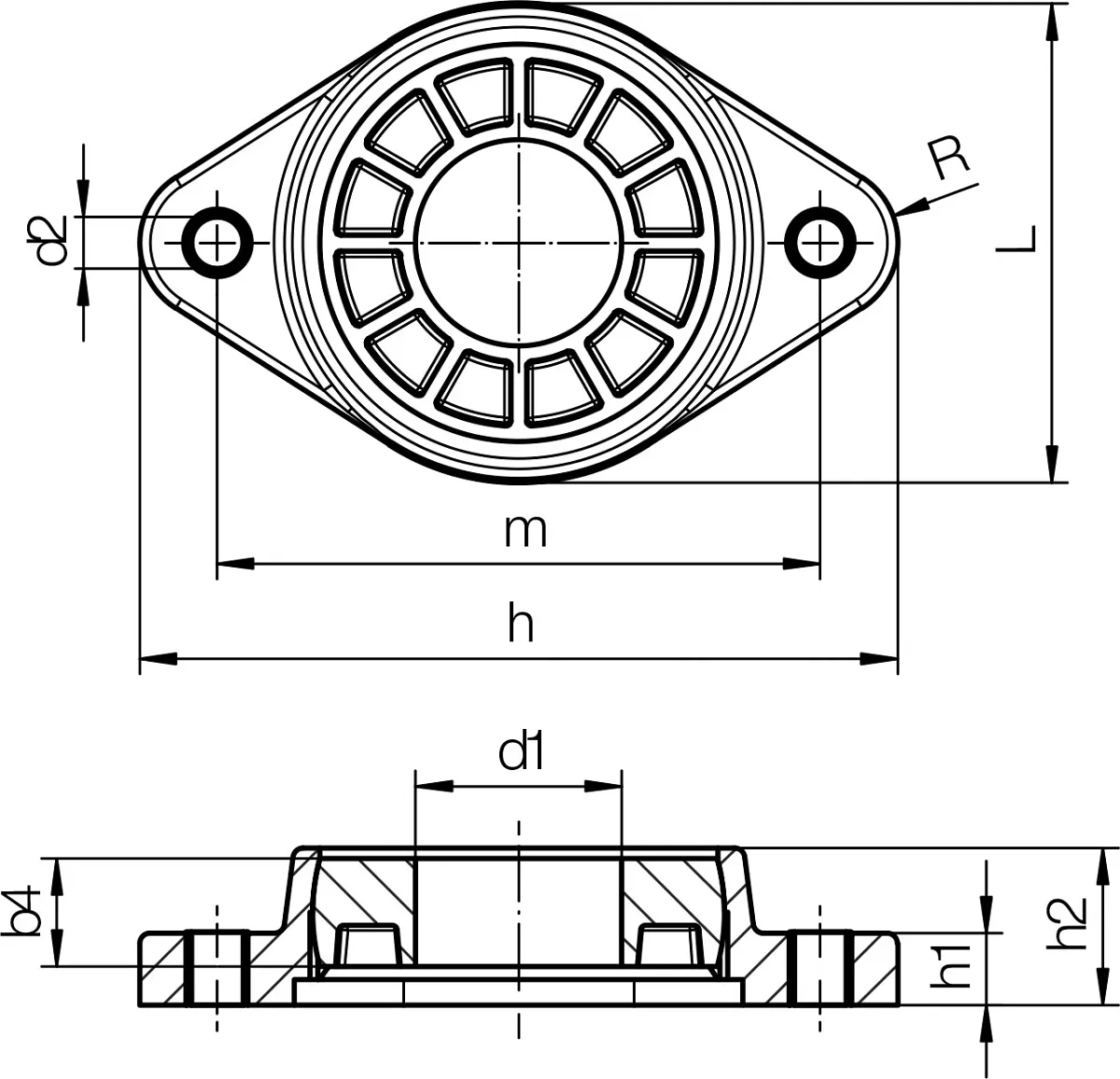

尺寸
收起
Ø d1 [mm]
40 收起
Ø d2 [mm]
10 收起
螺纹d2
M10 收起
L [mm]
93 收起
m [mm]
117 收起
b4 [mm]
21 收起
h1 [mm]
14.2 收起
h2 [mm]
30.5 收起
R [mm]
15 收起
h [mm]
147 收起
生产和安装公差
收起
推荐轴公差
h9 收起
一般性能
收起
基座材料
igumid G 收起
球体材料
iglidur® H3 收起
重量 [g]
164.197 收起
机械性能
收起
最大轴向静态负载，短期 [N]
2200 收起
最大轴向静态负载，长期 [N]
1100 收起
最大径向静态负载，短期 [N]
9000 收起
最大径向静态负载，长期 [N]
4500 收起
孔最大紧固扭矩 [Nm]
100 收起
