drylin-w-miniature-carriage-made-of-stainless-steel-ww

标准和认证

产品代码

WW-06-20-T415-ES2-A160

滑块材料

iglidur® A160

3_DP_GEN_online_tools_CAD_database_online_37_CN_1_70813f7e8e

可查看、免费下载目录产品的2D图纸和3D模型

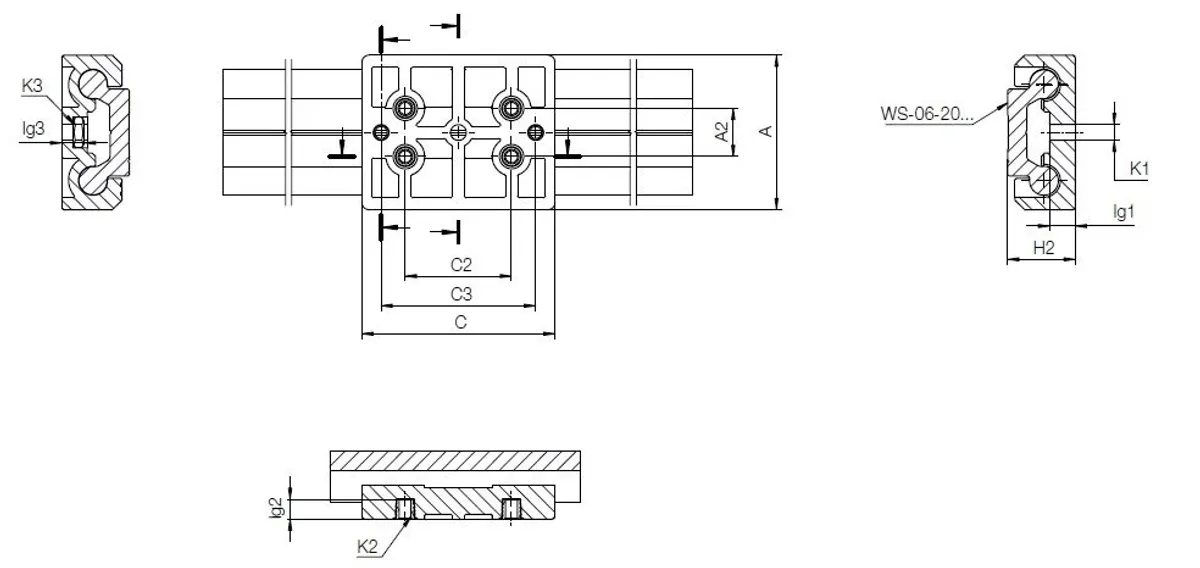

尺寸

收起

2aa855f9-72f9-4e0e-9ed8-93a93bbb7fe0-origin-DRL_TD_drylin26reg3B_W_WWP_-_drawing_DE_1

H [mm]

16 展开收起

A [mm]

32 展开收起

C [mm]

42 展开收起

A2 [mm]

25 展开收起

C2 [mm]

20 展开收起

一般性能

收起

安装尺寸

06-20 展开收起

设计

一体式展开收起

机械性能

收起

静载荷Coy [N]

1 展开收起

静载荷Coz [N]

500 展开收起

静载荷Mox [Nm]

10 展开收起

静载荷Moy [Nm]

12 展开收起

静载荷Moz [Nm]

12 展开收起
