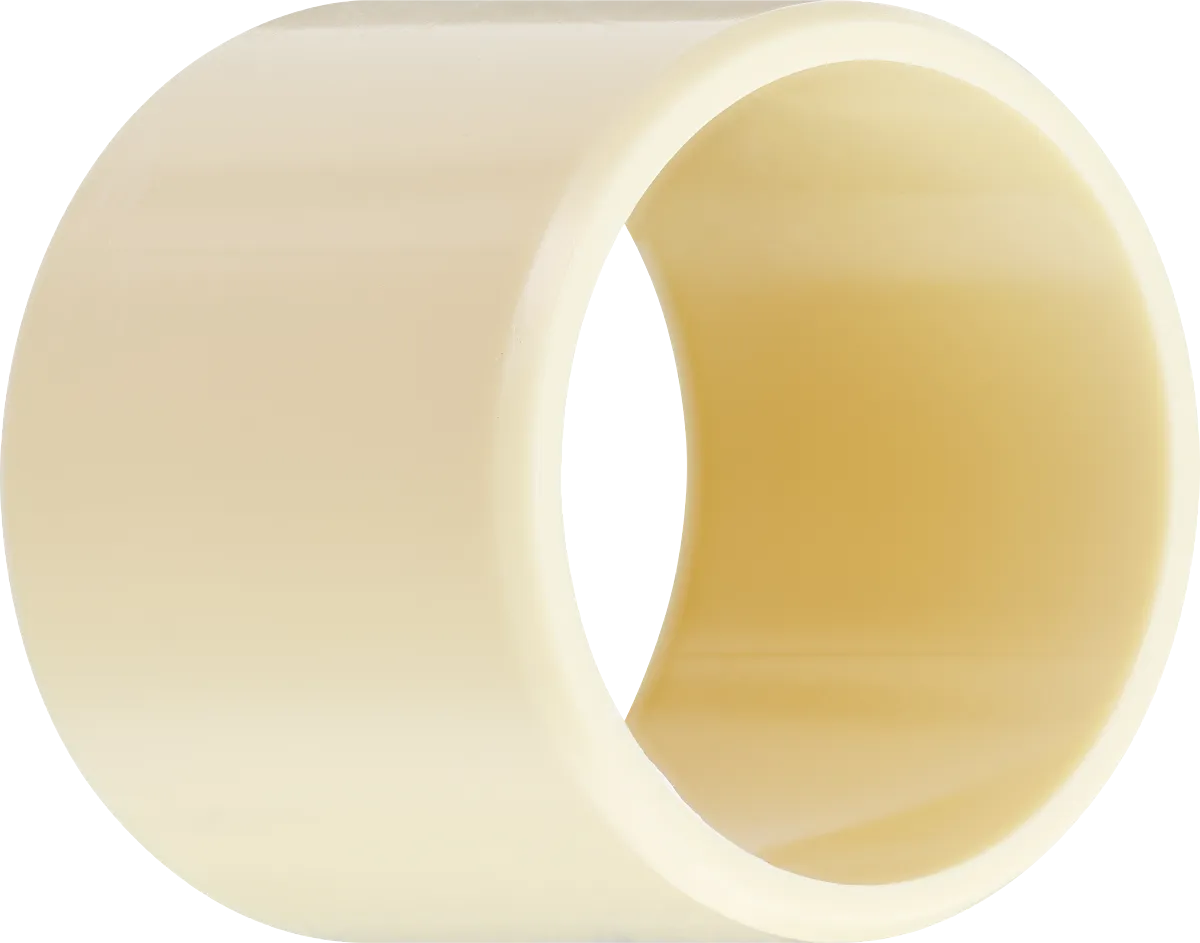

iglidur® JPF，套筒轴承，毫米
- 耐磨损且应用广泛，不含PTFE
- 采用注塑成型技术，低成本
- 与iglidur® J相比，具有相同或更好的摩擦学性能
产品代码
Ø d2 [mm]
Ø d1 [mm]
b1 [mm]
尺寸
收起
Ø d2 [mm]
4.5 收起
倒角（f4) [°]
30 收起
倒角（f1) [°]
30 收起
斜角长度（f4) [mm]
0.5 收起
Ø d1 [mm]
3 收起
斜角长度（f1) [mm]
0.3 收起
b1 [mm]
3 收起
生产和安装公差
收起
d1公差
E10 收起
压配后d1上公差 [mm]
0.068 收起
压配后d1下公差 [mm]
0.02 收起
轴公差
h9 收起
b1公差
h13 收起
一般性能
收起
最大放射性辐射
3 ⋅ 102 Gy 收起
对钢动态摩擦系数
0,06 - 0,18 μ 收起
机械性能
收起
短期直线最大运行速度 [m/s]
10 收起
连续直线最大运行速度 [m/s]
8 收起
连续摆动最大运行速度 [m/s]
1.1 收起
短期旋转最大运行速度 [m/s]
3 收起
连续旋转最大运行速度 [m/s]
1.5 收起
短期摆动最大运行速度 [m/s]
2.1 收起
最大允许表面压强 [MPa]
35 收起
应用要求-行业标准证书
收起
RoHS 2符合欧盟标准2011/65/EU
可检测
满足抗菌DIN EN ISO 846标准
