drylin® EGW - 可无限扩展的齿轮齿条驱动模组

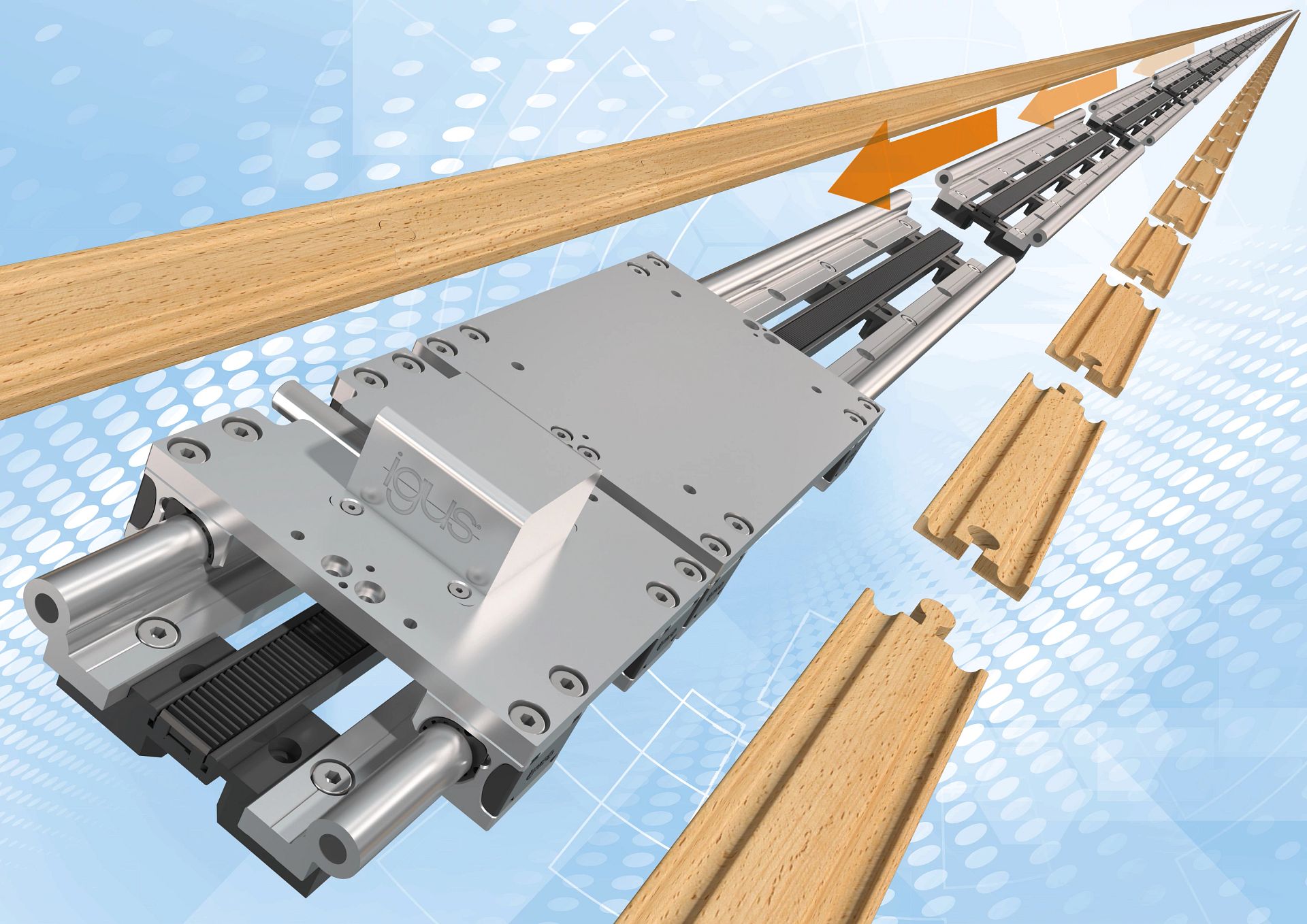

您是否在寻找适用于长行程的直线系统？快来了解一下易格斯drylin® EGW齿轮齿条驱动直线模组吧。这款直线模组的导轨可无限扩展，且多个滑块能并行或独立使用和控制。得益于其齿条和齿轮驱动设计，直线模组的行程长度也可以根据需要轻松扩展或缩短，与玩具火车类似。
 |  |
| 精进技术 | 降低成本 |
|
|
 |  |
| 测试结果 | 可持续性 |
|
|
drylin® EGW齿轮齿条驱动直线模组产品讲解
图纸及技术数据
| 型号 | 最大行程[mm] | 重量[kg] | 每增加100mm的重量[kg] | 传动[mm/转] | 齿轮齿条模数 | 齿条材料 |
|---|---|---|---|---|---|---|
| EGW-20120 | 10,000 | 7.8 | 0.88 | 157 | 1 | iglidur® RN202 |
| 型号 | A[mm] | Al[mm] | H[mm] | E2[mm] | E3[mm] | E4[mm] | C4[mm] | f[mm] | g2 |
|---|---|---|---|---|---|---|---|---|---|
| EGW-20120 | 172 | 250 | 102 | 100 | 180 | 40 | 240 | 2 | M8 |
| 型号 | d2h7 | I[mm] | D[mm] | K（根据DIN 912 - M6标准） | as[mm] | lu[mm] | ha[mm] | Al2[mm] | |
|---|---|---|---|---|---|---|---|---|---|
| EGW-20120 | 14 | 417 | 20 | M8 | 120 | 40 | 59 | 150 |
