用于液压手术台狭小空间的拖链电缆

手术台需具备多功能性，无论是仰卧、坐立或站立手术，都须确保患者照护并始终保持可靠运行。此外，它还需兼顾经济性，在尽可能窄的结构设计中承受重载。在迈柯唯公司这款新型产品中，高性能chainflex控制电缆通过S形拖链，在底座内极其有限的安装空间内实现稳定导向。结合液压管线，易格斯的整套解决方案确保了手术台可靠的升降调节与安全的信号传输。

项目概况

需求：升降立柱内的拖链与控制电缆稳定运行

要求：紧凑设计以适应狭小安装空间，电缆在小弯曲半径下具备高使用寿命

行业：医疗技术

采用弯曲S形安装的拖链，以毫米级精度适配极其紧凑的安装空间。其结构坚固耐用，在重型液压管线负载下不会发生扭转或松散。高柔性chainflex控制电缆相比之前使用的螺旋电缆可靠性大幅提升，其使用寿命远超手术台设计的10年期限。

应用难点

与以往电动升降型号不同，迈柯唯新款手术台采用液压升降方式。这意味着电线与液压软管需在手术台底座内共同布线。底座设计不仅极为纤薄，且呈凹形结构，导致可用空间极其有限——立柱尺寸仅为300 x 400毫米。手术台伸展范围在600至1050毫米之间，行程达450毫米。

迈柯唯需要寻找机械性能可靠且特别柔韧的控制电缆。由于安装空间受限，要求电缆具有极小的弯曲半径。设计团队最初倾向于螺旋电缆，但其存在明显缺陷：频繁的机械运动导致使用寿命有限，且始终属于需要手工组装的特制方案，难以保证持续稳定的质量，手术台故障风险无法排除。由于产品面向全球市场，所有组件都必须可靠运行，以避免设备停机和昂贵的维修成本。在手术台至少十年的使用寿命期内，电缆需承受约15,000次往复行程。

解决方案

基于在其他项目中使用易格斯电缆的良好经验，迈柯唯再次联系易格斯，最终选用了chainflex CF5 PVC控制电缆与E2.1微型系列紧凑型拖链的组合。

通过结构设计前在线进行的chainflex使用寿命计算，易格斯保证了电缆在极端垂弯状态下仍能达到所需寿命——其实际弯曲半径分别为4倍与5.5倍电缆直径，远低于标称值6.8倍直径。在拉斯塔特现场的原型机寿命测试中，电缆在30,000至50,000次往复行程中均无故障运行。

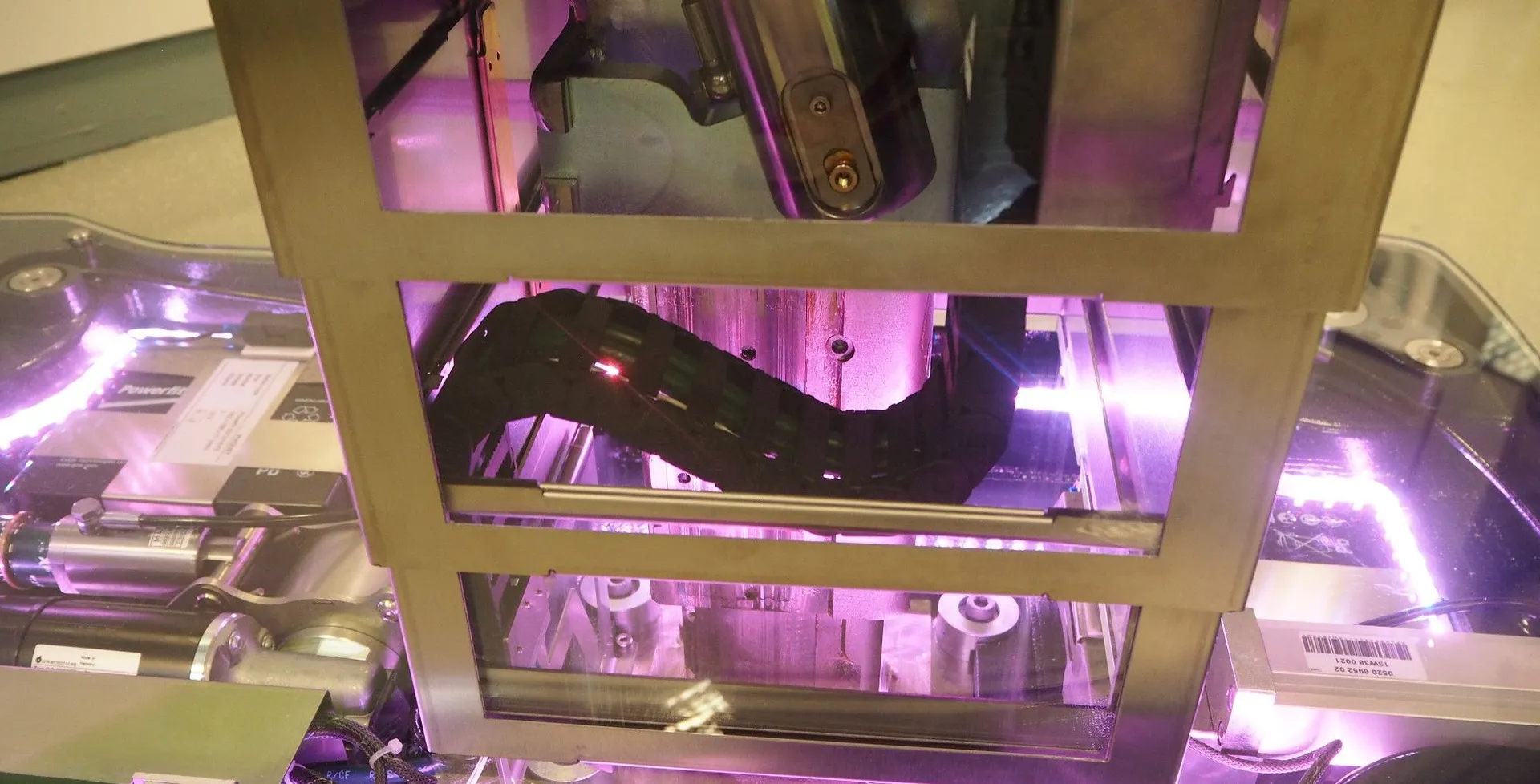

出于空间考虑，拖链采用S形布局。为便于布线，组合使用了E2.10与E2i.10系列内外侧均可打开的链节，实现单侧全程开合。另一设计优势在于：尽管拖链内高仅10毫米，却能承载两条液压管线等高附加载荷。
