实验室血液存储柜10000 份血液样本零停机
“我们必须把 10000 袋血浆装进 4 m² 的冷藏室，且 24 h 连续出库；任何轴承生锈或电缆断裂都会直接危及患者用血。”

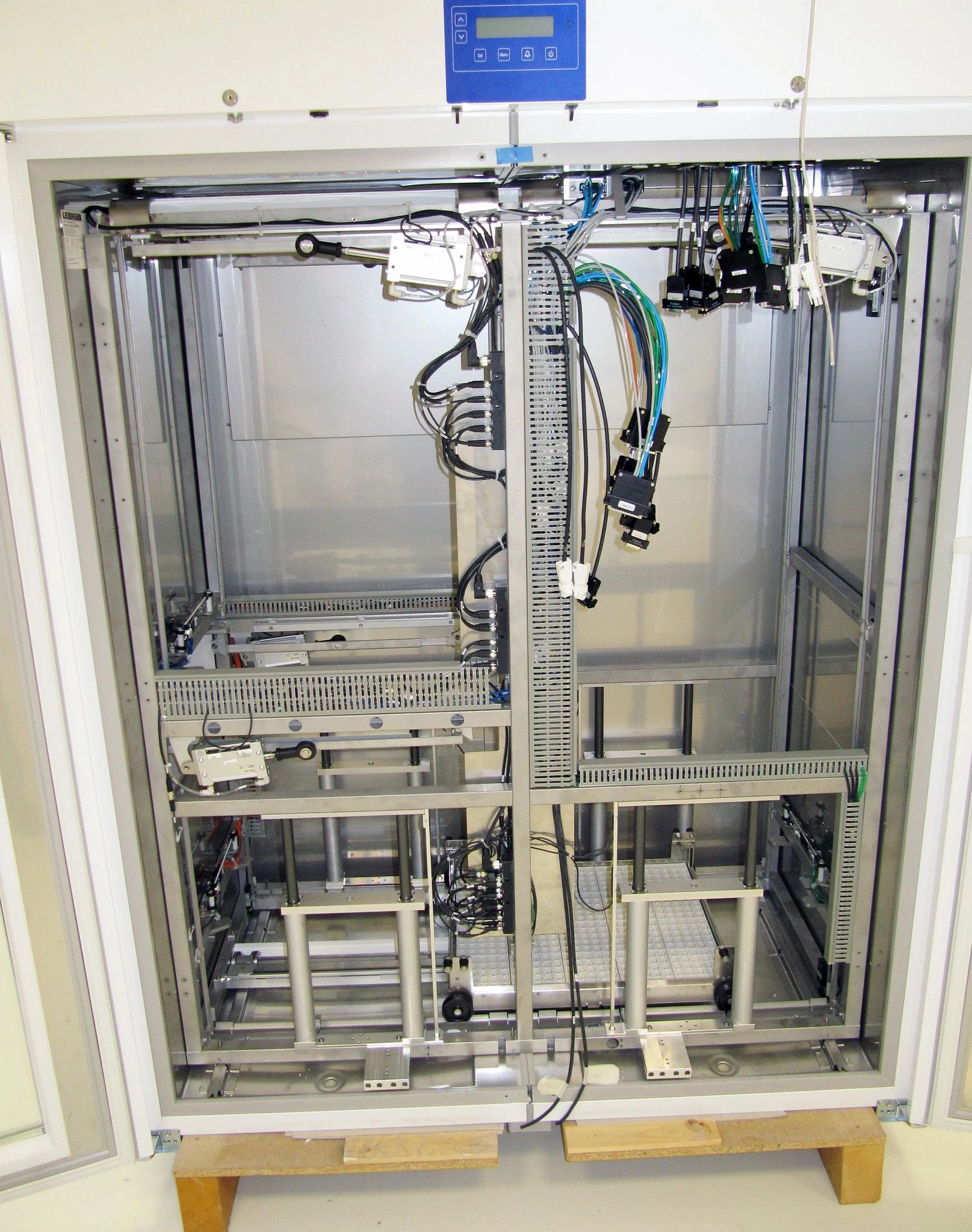

这台由Loll Feinmechanik GmbH为医疗卫生客户开发定制的冷藏库，可自动存取10000份血液样本。这些样本存放在可移动的托盘上，并通过取料装置运输至机器人单元进行提取。为了充分利用空间，设计师开发了一套由21个托盘组成的旋转系统，这些托盘在冷藏库内循环移动。另外，为了最大程度减少维护和腐蚀，每一个运动部位都使用了易格斯高性能工程塑料产品，同时还配备了拖链系统，做到了零维护、零油渍。
所需产品：用于水平和垂直运动的线性导轨、滑动轴承、igubal 关节轴承、滑动膜，保护运动电缆的拖链
技术要求：冷藏室内易产生冷凝水，轴承部位禁止使用外部润滑剂；尽可能低的维护需求、运行低噪音、结构紧凑
行业： 健康医疗，实验室/IVD检验分析
应用： 血库冷却柜自动存取系统
问题和挑战
该冷柜用于血液样本的存储、管理和提取，其内部结构设计合理。系统分为两个单元：核心部分为21个可移动托盘，用于存放血液样本。整个系统可容纳约10000份血液样本，为人工存储提供了高效的替代方案。除了需要运行顺畅、噪音低之外，系统还需要面临两大挑战：
- 冷凝水：由于冰箱内部可能出现冷凝水，冷凝水容易导致金属轴承生锈、润滑脂稀释 ，因此需要避免直接使用润滑油脂
- 空间极限：为了在有限空间内存储更多样本，设备机械驱动部分应尽可能设计紧凑
解决方案

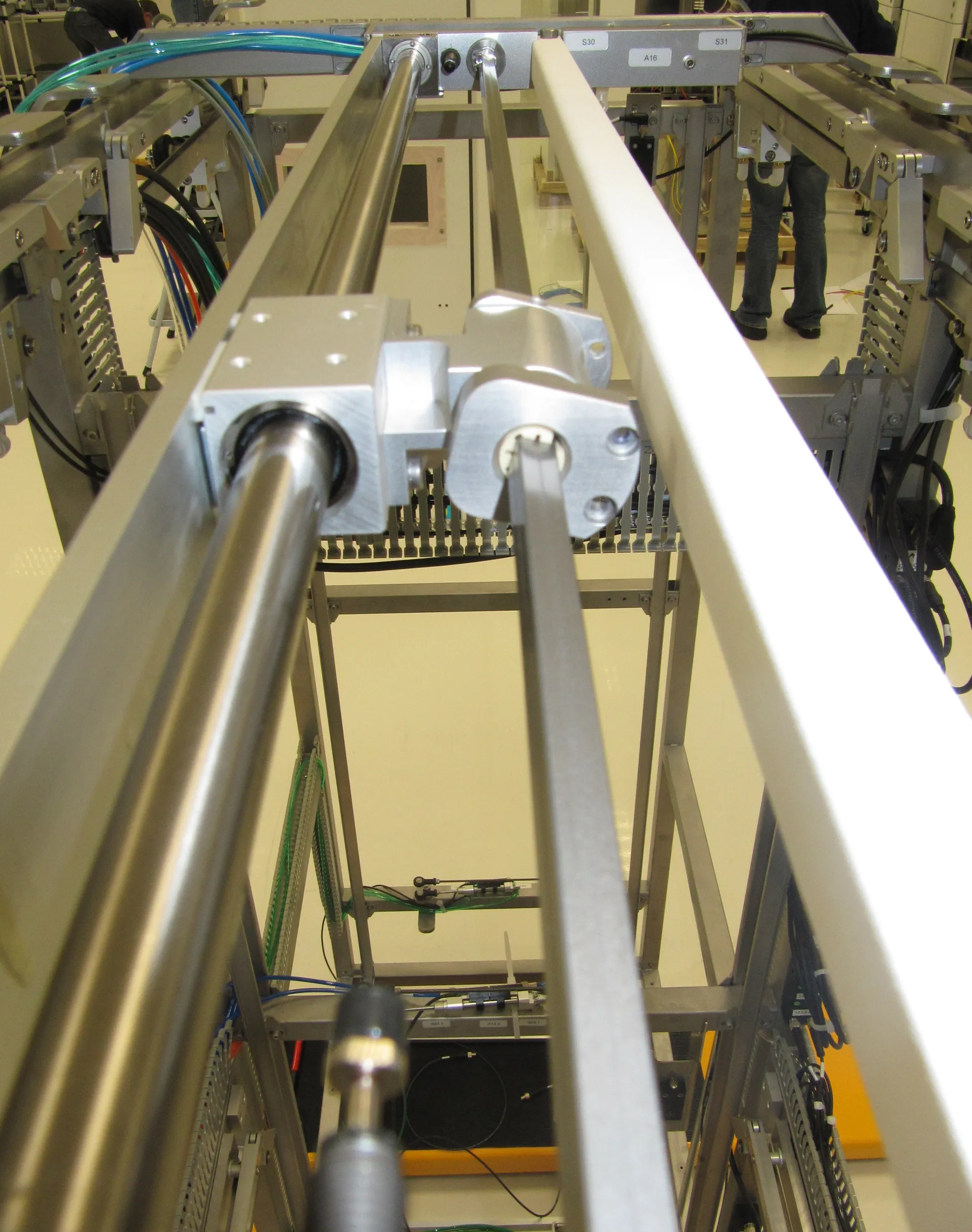

- 水平/垂直直线运动，通过drylin® N 低截面导轨，以及drylin® Q-10 方形导向轴完成，免润滑、耐腐蚀、扁平紧凑，导轨截面仅18 mm 高度
- 旋转支撑，igubal® 杆端关节轴承 + iglidur® G 滑动轴承，因为材料中集成了固体润滑剂，摩擦系数低、运行噪音 ≤ 45 dB
- iglidur® 耐磨带，有效防止金属对金属接触，降低机械磨损，终身零维护
- 电缆保护，zipper e-chain® 09 系列拉链式拖链，小节距，坚韧的拉链带和坚固的链节，适用高加速度的应用
