E6.40.ESD系列，内高40mm，低振动，适合无尘室
产品代码
内宽[Bi] [mm]
弯曲半径[R] [mm]
内高[Hi]
40 mm
最大电缆直径
36 mm
打开原理
可沿内外半径打开
选配信息
购买方式
装配件组装好的形态（包括隔片）
安装方式
架空
接头
KMA接头, 旋转E6.400.075.12.ESD.A
接头类型
没有C型槽
接头安装方式
A3
技术参数
收起
重量 [Kg/m] [kg/m]
1.074 收起
最大推拉力 [N]
500 收起
最大架空长度 [m]
2.5 收起
拖链宽度指数
075 收起
最大填充重量 [kg/m]
10 收起
链节数/米
36 收起
最大长行程 [m]
60 收起
尺寸
收起
内宽[Bi] [mm]
75 收起
弯曲半径[R] [mm]
63 收起
内高[Hi] [mm]
40 收起
DeltaHF [mm]
40 收起
节距 [mm]
27.8 收起
Maximum unsupported length lower run [m]
0.8 收起
D [mm]
134 收起
H [mm]
224 收起
K [mm]
255 收起
净空高度 [mm]
40 收起
最大电缆直径 [mm]
36 收起

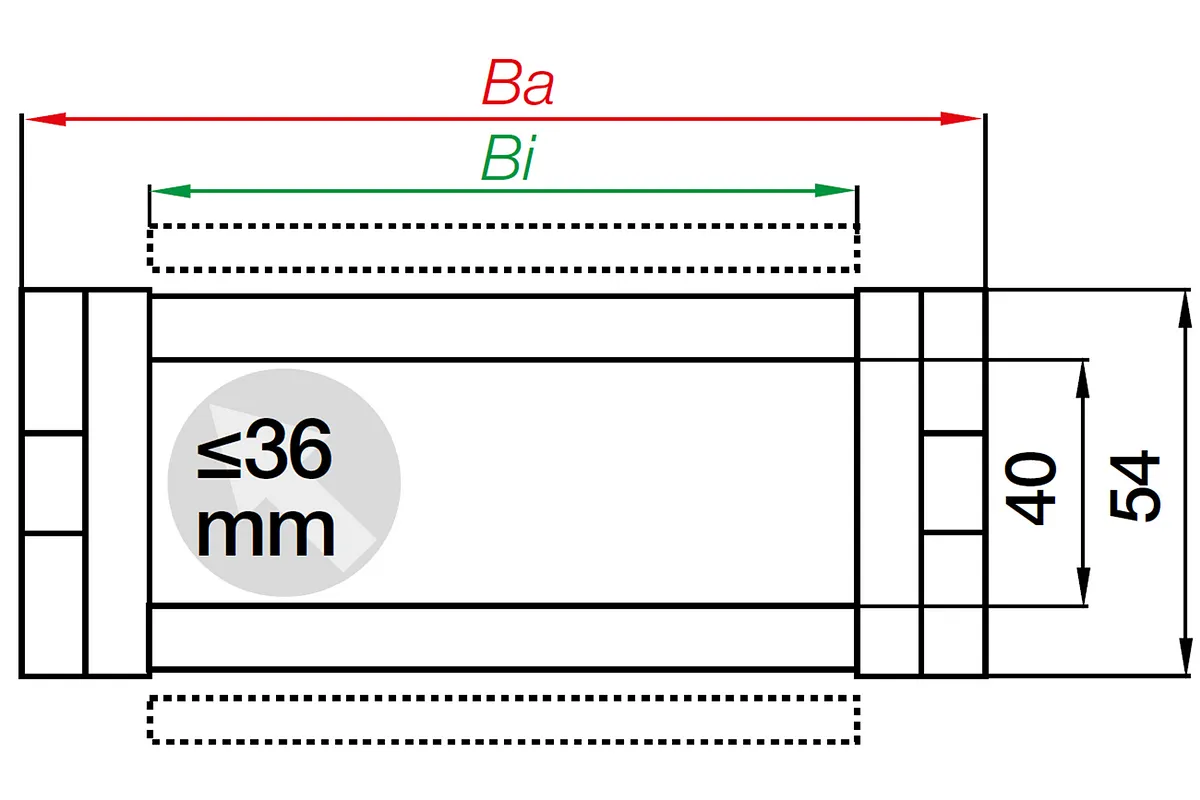

外宽[Ba] [mm]
95 收起
外高Ha [mm]
54 收起
HF [mm]
264 收起
重量
收起
每节重量 [g]
28.8192 收起
一般性能
收起
∆固定端
Requirements
ESD材料 收起
设计拖链/拖管
拖链 收起
每2节安装横杆
品牌名称
e-chain 收起
标准分隔片
E6.40.2.ESD 收起
拖链系列和拖链宽度
E6.40.075.ESD 收起
Design principle
收起
e-chain® 拖链系统
E6 防静电型 收起
颜色
灰色 收起
打开原理
可沿内外半径打开 收起
动态信息
收起
垂直站立最大加速度 [m/s²]
25 收起
架空最大速度 [m/s]
20 收起
安全塌腰FLB最大加速度 [m/s²]
6 收起
拖链内移动最高使用温度 [°C]
120 收起
悬挂最大速度 [m/s]
10 收起
悬挂最大加速度 [m/s²]
25 收起
安全塌腰FLB最大速度 [m/s]
3 收起
直线架空FLG最大加速度 [m/s²]
200 收起
拖链内移动最低使用温度 [°C]
-40 收起
架空最大加速度 [m/s²]
200 收起
增加支撑最大行程 [m]
60 收起
直线架空FLG最大速度 [m/s]
20 收起
垂直站立最大速度 [m/s]
10 收起
悬挂应用最大行程 [m]
30 收起
增加支撑最小行程 [m]
10 收起
标准和认证
收起
无尘室
应用要求-行业标准证书
收起
悬挂
架空
防静电
其他信息和图表
收起
Dependence of the unsupported length on the fill weight
X-axis: unsupported length in m FLB/FLG
Y-axis: fill weight in kg/m
Lower scale: travel S in m
FLB = unsupported with permitted sag
FLG = unsupported with straight upper run
Reading example A:
Fill weight = 1.5 [kg/m]
Unsupported length FLB = 1.7m
Travel = 3.4m
A = moving end, B = fixed end
Pitch: 25mm per link
Chain links per m: 36
Travel: S
Chain length = S/2 + K
K = Surcharge for bending radius for e-chain length calculation in mm
Note: Chain length for the e-chain links is rounded up, as there are no half links.
