improve what moves
E2/000 ESD拖链1500 ESD系列，横杆可沿外半径方向从两侧打开
全能型适用于多种应用双限位块设计，架空长度长高稳定型：大尺寸销，高锁紧里的横杆易于装配侧向滑动表面：使用寿命长可做ESD材质型
产品代码
内宽[Bi] [mm]
弯曲半径[R] [mm]
内高[Hi]
21 mm
最大电缆直径
18 mm
打开原理
可从外径打开
选配信息
购买方式
装配件组装好的形态（包括隔片）
安装方式
架空

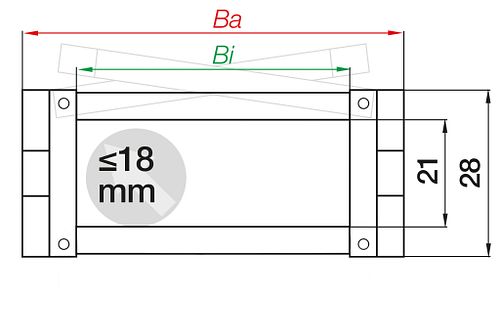

尺寸
收起
内高[Hi] [mm]
21 收起
内宽[Bi] [mm]
15 收起
外高Ha [mm]
28 收起
外宽[Ba] [mm]
28.5 收起
弯曲半径[R] [mm]
38 收起
节距 [mm]
33.3 收起
链节数/米
30 收起
最大电缆直径 [mm]
18 收起
H [mm]
104 收起
D [mm]
102 收起
K [mm]
190 收起
H2 [mm]
76 收起
D2 [mm]
102 收起
K2 [mm]
190 收起
DeltaHF [mm]
25 收起
直线架空FLG最大速度 [m/s]
20 收起
直线架空FLG最大加速度 [m/s²]
200 收起
最大架空长度 [m]
1.75 收起
最大长行程 [m]
75 收起
一般性能
收起
打开原理
可从外径打开 收起
最大填充重量 [kg/m]
2 收起
颜色
灰色 收起
e-chain® 拖链系统
E2/000中型防静电拖链 收起
重量【kg or kg/m】
0.3888 收起
拖链内移动最低使用温度 [°C]
-40 收起
拖链内移动最高使用温度 [°C]
120 收起
动态信息
收起
架空最大速度 [m/s]
20 收起
滑行最大速度 [m/s]
10 收起
其他信息和图表
收起
无支承长度取决于额外负载
X轴：无支承长度（米）FLB/FLG
Y轴额外负载（千克/米）
刻度下段：行程S（米）
FLB = 带准许凹陷的无支承
FLG = 上层平直的无支承
无支承长度图适用于igumid GLW材料制成的标准拖链。此值还可用于评估以特殊ESD材料制成的拖链的应用。 如果相应的最大架空长度超过了80%，拖链的适用性就必须通过特殊测试来确认
螺距: 33,3 mm
每米链节数: 30
拖链长度 = S/2 + K
A = 移动端
B = 固定端
10米起至最长75米
拖链长度 = S/2+K2
长行程——滑动（最长75米）
在此情况下，拖链上层通过导槽在下层上滑动。我们建议由我们的技术人员为您的此类系统进行项目规划。 对于行程在4m到10m之间的，我们建议使用更大的架空拖链
A1 = 移动端
A2 = 固定端
A3 = 带滑轨的导槽
A4 = 无滑轨的导槽
A5 = 导槽总长度
