chainflex® 混合伺服电缆 CF220.UL.H
一般性能
收起
驱动技术系统
B&R,Baumüller,Beckhoff,Jetter,LTi DRiVES,NUM,Kollmorgen/Danaher Motion,Parker,ABB,AMK,BCB,BMP,CEDS,Fertig,Fine,Han's,谐波传动公司,Heidrive,Infranor,IRT,KEBA,Kinavo,Lafert,Mavilor,Maxine,metronix,PowerMotor,ROBOX,Selema,Siboni,Sigmatek,STEP,TG-Drives,WEG,Witthur Drive 收起
芯数及截面积
(4G4.0+(2x1.0)C+(2xAWG22)C)C 收起
最大外径(d) [mm]
16 收起
重量 [kg/km]
361 收起
铜含量 [kg/km]
268 收起
动态信息
收起
拖链内移动最小弯曲半径（系数） [x d]
10 收起
拖链内移动最小弯曲半径 [mm]
160 收起
非拖链内移动最小弯曲半径（系数） [x d]
8 收起
固定铺设最小弯曲半径（系数） [x d]
5 收起
拖链内移动使用温度范围
+5 °C至+70 °C 收起
非拖链内移动使用温度范围
-5 °C 至 +70 °C (按照标准 EN 60811-504) 收起
固定铺设使用温度范围
-15 °C 至 +70 °C (按照标准 DIN EN 50305) 收起
架空最大速度 [m/s]
10 收起
滑行最大速度 [m/s]
2 收起
最大加速度 [m/s²]
50 收起
电气参数
收起
额定电压
600/1.000V (according to DIN VDE 0298-3) 收起
UL额定电压 [V]
1000 收起
测试电压
4000V (根据DIN EN 50395) 收起

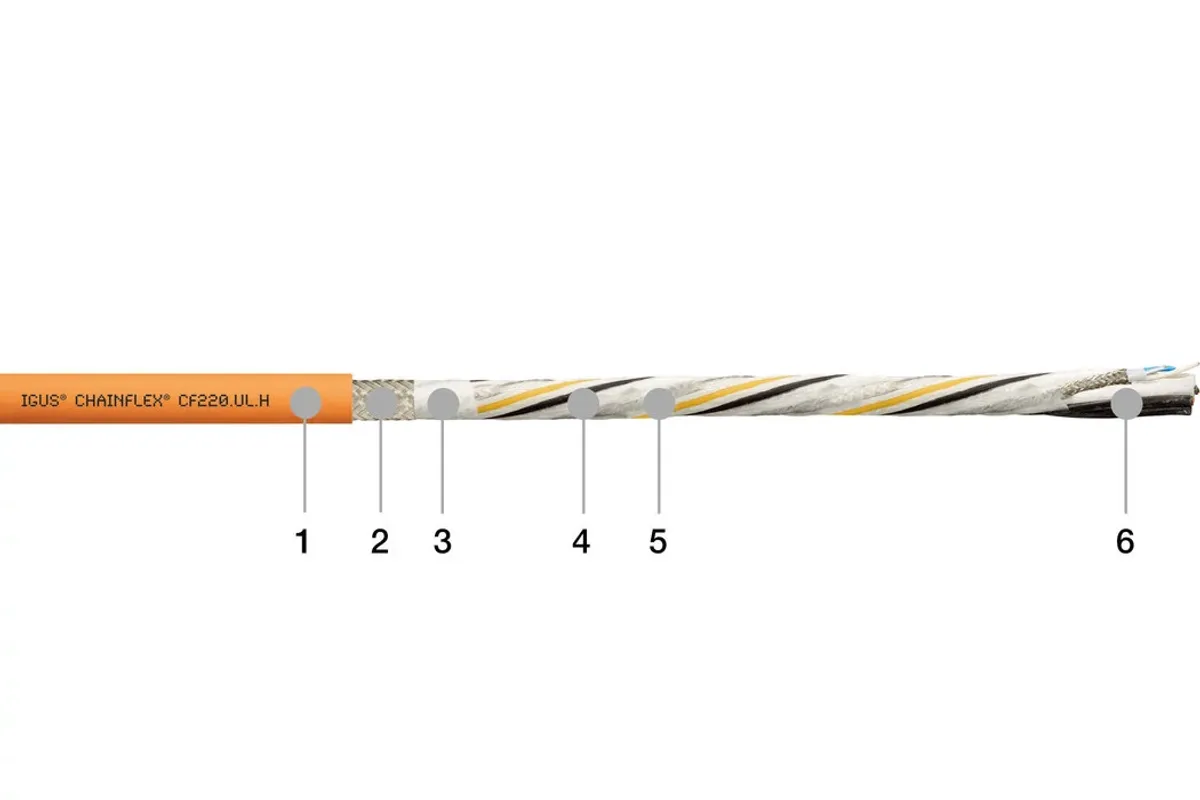

电缆结构
收起
导体
高抗弯强度的精细裸铜多股线（符合DIN EN60228） 收起
绝缘材料
高机械性能的低电容XLPE混合物 收起
芯线结构
动力导线和控制对线以短节距围绕高强度的中心线绞合在一起 收起
单元屏蔽
高抗弯强度的镀锡铜丝编织屏蔽层 收起
总屏蔽
高抗弯强度的镀锡铜丝编织屏蔽层。线性覆盖率55%，光学覆盖率80% 收起
外护套
低粘性、耐油PVC混合物，适用于拖链（符合DIN EN 50363-4-1）的要求。 收起
外护套颜色
淡橙色（类似于RAL 2003） 收起
特性和认证
收起
抗UV
中 收起
耐油性
耐油（符合DIN EN 503634-1标准), Class 2 收起
阻燃
根据IEC 60332-1-2 FT1，VW-1 收起
无硅
不含腐蚀性的硅（符合PV 3.10.7 – 1992标准） 收起
不含聚四氟乙烯
产品设计不含PTFE 收起
UL认证
证书编号V293650："igus易格斯的4年chainflex电缆质保承诺和使用寿命计算器基于每年20亿次运动循环的测试" 收起
NFPA
符合 NFPA 79-2018 标准 第 12.9 章节 收起
REACH
符合(EC) No. 1907/2006 (REACH)标准 收起
无铅
符合2011/65/EU (RoHs-II/RoHS-III) 标准 收起
无尘室
符合 ISO Class 2 标准。本系列外护套材料与 CF5.10.07 一致，电缆材料经 IPA 检测，符合 DIN EN ISO 14644-1 标准 收起
CE
符合2014/35/EU标准 收起
