chainflex®高柔性伺服电缆CF210.UL
一般性能
收起
驱动技术系统
Allen Bradley/Rockwell,Beckhoff,Berger Lahr,Control Techniques,Heidenhain,Lenze,SEW,西门子,Kollmorgen/Danaher Motion,Parker,LinMot 收起
芯数及截面积
(4G1.5+(2x1.5)C)C 收起
最大外径(d) [mm]
12.5 收起
重量 [kg/km]
245 收起
铜含量 [kg/km]
154 收起
动态信息
收起
拖链内移动最小弯曲半径（系数） [x d]
10 收起
拖链内移动最小弯曲半径 [mm]
125 收起
非拖链内移动最小弯曲半径（系数） [x d]
8 收起
固定铺设最小弯曲半径（系数） [x d]
5 收起
拖链内移动使用温度范围
+5 °C至+70 °C 收起
非拖链内移动使用温度范围
-5 °C 至 +70 °C (按照标准 EN 60811-504) 收起
固定铺设使用温度范围
-15 °C 至 +70 °C (按照标准 DIN EN 50305) 收起
架空最大速度 [m/s]
10 收起
滑行最大速度 [m/s]
2 收起
最大加速度 [m/s²]
50 收起
电气参数
收起
额定电压
600/1.000V (according to DIN VDE 0298-3) 收起
UL额定电压 [V]
1000 收起
测试电压
4000V (根据DIN EN 50395) 收起

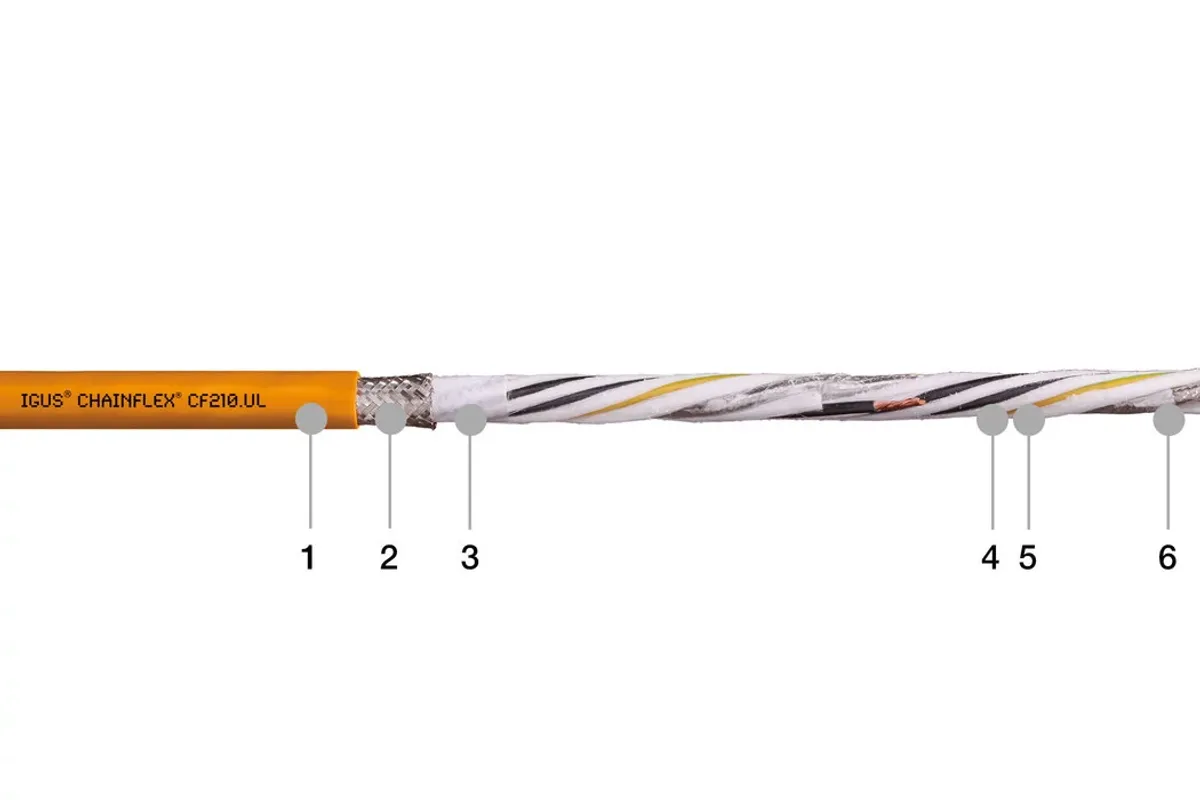

电缆结构
收起
导体
高抗弯强度的精细裸铜多股线 (符合 DIN EN 60228 标准) 收起
绝缘材料
高机械性能的低电容XLPE混合物 收起
芯线结构
动力导线和控制对线以短节距围绕高强度的中心线绞合在一起 收起
芯线组1
4G1.5 收起
芯线组2
(2x1.5)C)C 收起
单元屏蔽
高抗弯强度的镀锡铜丝编织屏蔽层 收起
总屏蔽
高抗弯强度的镀锡铜丝编织屏蔽层。线性覆盖率55%，光学覆盖率80% 收起
外护套
低粘性的PVC混合物，适用于拖链（符合DIN EN 50363-4-1）的要求。 收起
外护套颜色
淡橙色（类似于RAL 2003） 收起
特性和认证
收起
抗UV
中 收起
耐油性
耐油（符合DIN EN 503634-1标准), Class 2 收起
阻燃
根据IEC 60332-1-2 FT1，VW-1 收起
无硅
不含腐蚀性的硅（符合PV 3.10.7 – 1992标准） 收起
不含聚四氟乙烯
产品设计不含PTFE 收起
UL认证
证书编号V293650："igus易格斯的4年chainflex电缆质保承诺和使用寿命计算器基于每年20亿次运动循环的测试" 收起
NFPA
符合 NFPA 79-2018 标准 第 12.9 章节 收起
REACH
符合(EC) No. 1907/2006 (REACH)标准 收起
无铅
符合2011/65/EU (RoHs-II/RoHS-III) 标准 收起
CE
符合2014/35/EU标准 收起
