chainflex® CF12高柔性数据电缆
- 用于极高的应用要求
- 外护套：TPE
- 总屏蔽
- 耐油（符合DIN EN 60811-404标准），耐有机油（符合VDMA 24568标准，第8章S-MB，经DEA测试）
- 无卤素
- 无硅
- 不含PVC
- 抗 UV
- chainflex®等级：6.6.4.1
产品代码
芯数及截面积
一般性能
收起
芯数及截面积
(3x(2x0.5)C)C 收起
最大外径(d) [mm]
13.5 收起
重量 [kg/km]
224 收起
铜含量 [kg/km]
65 收起
动态信息
收起
拖链内移动最小弯曲半径（系数） [x d]
10 收起
拖链内移动最小弯曲半径 [mm]
135 收起
非拖链内移动最小弯曲半径（系数） [x d]
8 收起
固定铺设最小弯曲半径（系数） [x d]
5 收起
拖链内移动使用温度范围
-35 °C至+100 °C 收起
非拖链内移动使用温度范围
-50 °C 至 +100 °C (按照标准 EN 60811-504) 收起
固定铺设使用温度范围
-55 °C 至 +100 °C (按照标准 DIN EN 50305) 收起
架空最大速度 [m/s]
10 收起
滑行最大速度 [m/s]
6 收起
最大加速度 [m/s²]
100 收起
电气参数
收起
额定电压
300/300 V (根据DIN VDE 0298-3) 收起
UL额定电压 [V]
300 收起
测试电压
1500V (根据DIN EN 50395) 收起
标称截面积
0.5 收起
芯数
3x2 收起

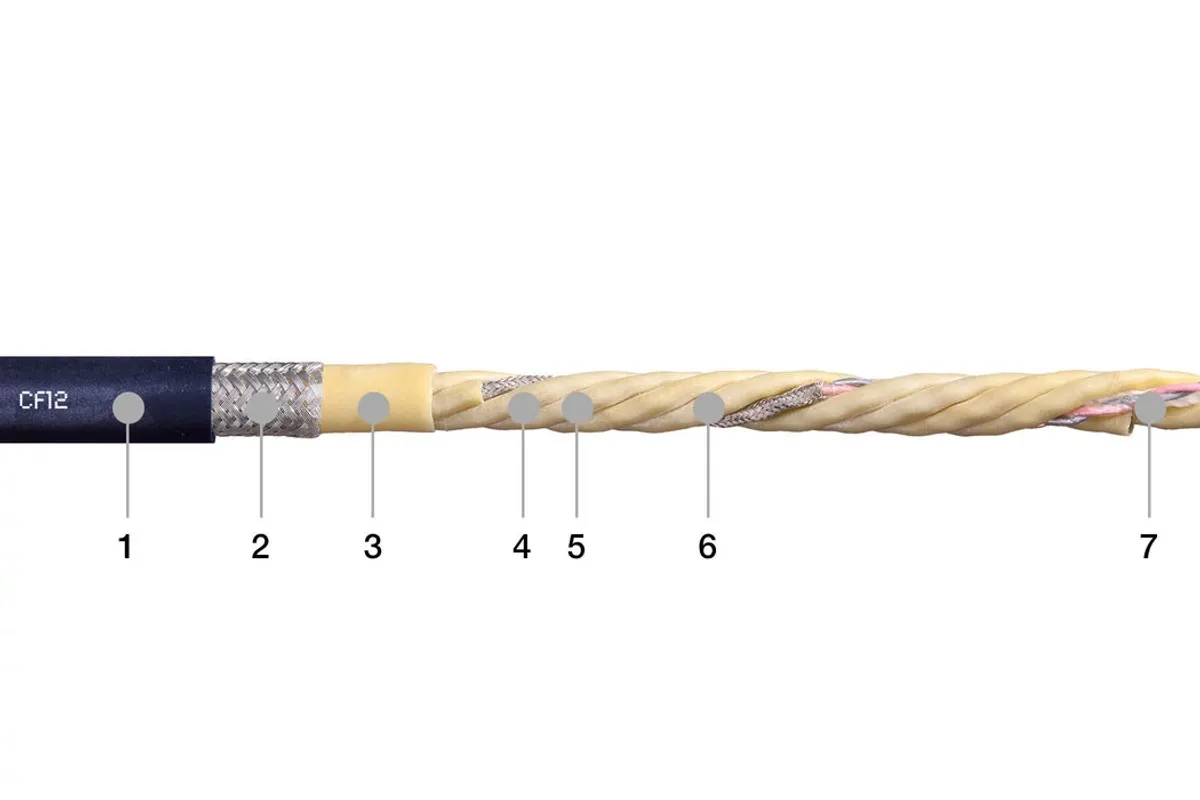

电缆结构
收起
导体
高抗弯强度的精细裸铜多股线 (符合 DIN EN 60228 标准) 收起
绝缘材料
高机械性能的TPE混合物 收起
芯线结构
每两根芯线以短节距对绞，再将所有对线以短节距围绕高强度中芯线绞合在一起 收起
单元屏蔽
高抗弯强度的镀锡铜丝编织屏蔽层。线性覆盖率70%，光学覆盖率90% 收起
内护套
TPE 混合物，适用于拖链 收起
总屏蔽
高抗弯强度的镀锌钢丝编织屏蔽，线覆盖率70%，光学覆盖率90% 收起
外护套
低粘性的，TPE基混合物，特别耐磨损且具有高度的灵活性，适用于拖链 收起
外护套颜色
钢青色 (类似于RAL 5011) 收起
特性和认证
收起
抗UV
高 收起
耐油性
耐油（符合DIN EN 60811-404标准), 还耐生物油（符合VDMA 24568标准第8章S-MB,经DEA检测），Class 4 收起
无硅
不含腐蚀性的硅（符合PV 3.10.7 – 1992标准） 收起
无卤素
符合DIN EN 60754标准 收起
不含聚四氟乙烯
The design of these products does not contain PTFE 收起
UL认证
证书号码No.B129699：“易格斯提供的36个月chainflex电缆质保和使用寿命在线计算服务，建立在每年进行的20亿次循环测试的基础上” 收起
REACH
符合 (EC) No. 1907/2006 (REACH) 标准 收起
无铅
符合2011/65/EU (RoHs-II/RoHS-III) 标准 收起
无尘室
符合 ISO Class 1 标准。本系列外护套材料与 CF9.15.07 一致，电缆材料经 IPA 检测，符合 DIN EN ISO 14644-1 标准。 收起
Dry cleanroom
按 DIN EN ISO 14644-1 标准在干式无尘室中测试 收起
CE
符合2014/35/EU标准 收起
