“会呼吸的天花板”：120 镜驱动装置配dryspin丝杠步进电机

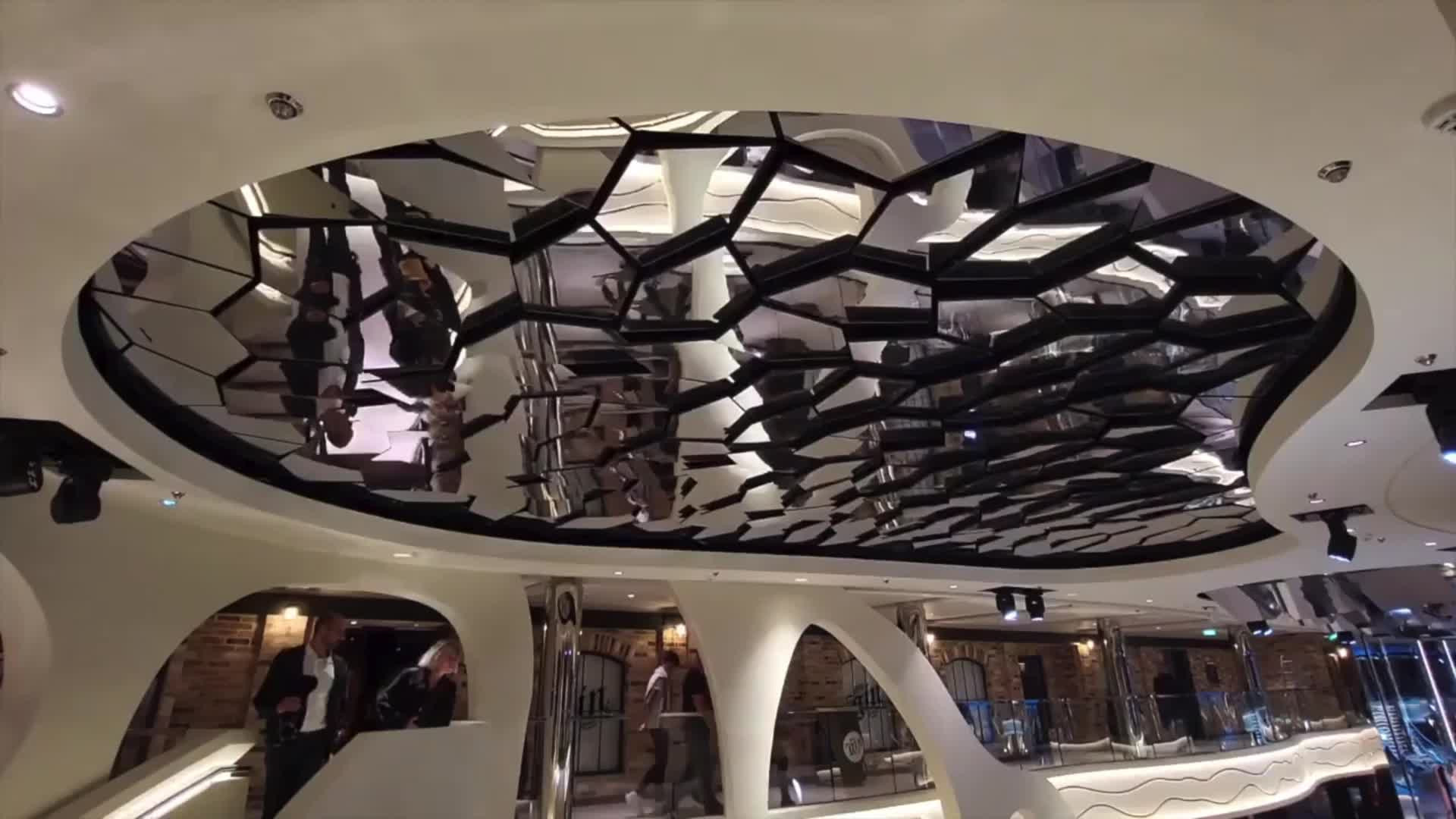

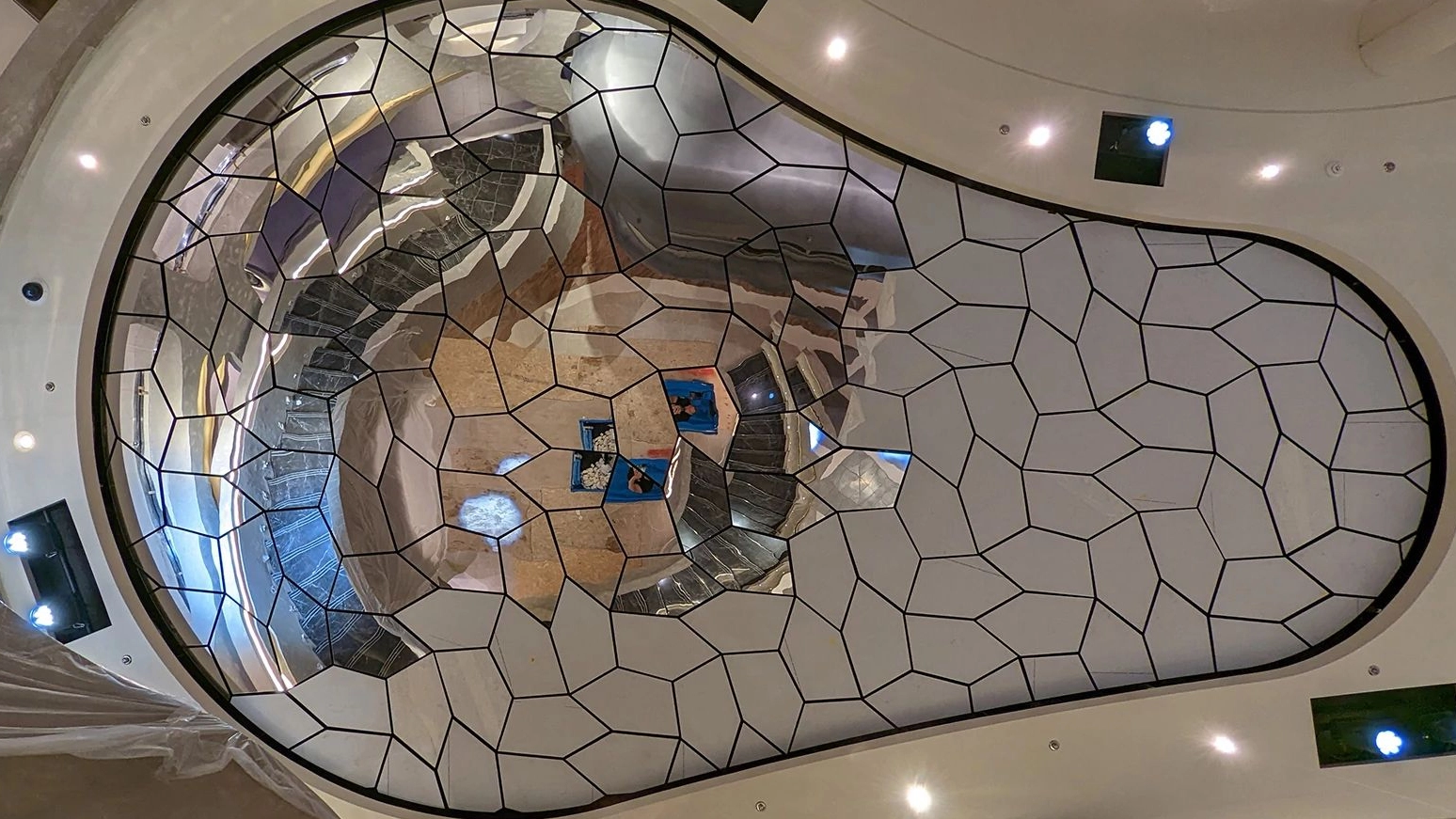

为满足MSC Cruises这一以时尚现代设计著称的超现代邮轮品牌，对内饰解决方案优雅性与可靠性的严苛要求，MACHINESHOP精心打造了120镜电动天花板TWAXIS系统。该系统由120块马赛克式五边形镜面组成，经精密编程，可实现多模式动态移动，让镜面阵列呈现“呼吸”或“舞动”般的流体动态效果，为乘客带来沉浸式视觉体验。

在技术层面，TWAXIS系统突破传统，采用igus®定制丝杠步进电机系统，以柔性圈驱动取代传统剪刀式结构，有效解决了传统齿轮电机噪音大、齿隙明显的难题，运行近乎静音。同时，系统凭借免润滑设计、精准定位功能，通过了10年寿命验证，充分满足船舶制造行业对内饰设备高可靠、长寿命的需求。

问题和挑战

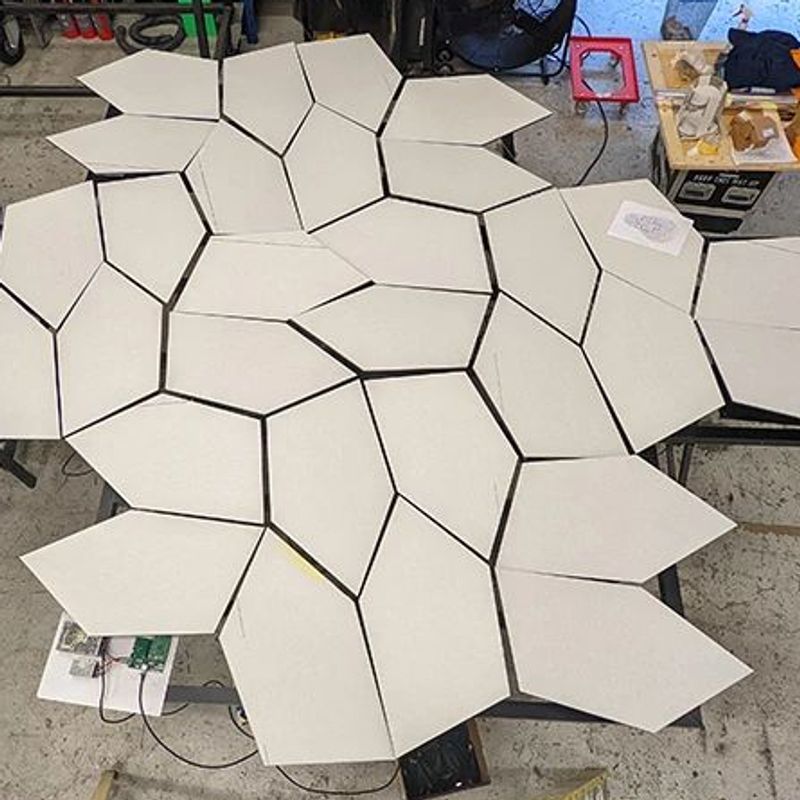

MSC Cruises作为以时尚现代设计著称的超现代船舶品牌，对内饰解决方案的优雅性与可靠性要求严苛。为此，MACHINESHOP量身打造了120镜电动天花板TWAXIS系统。该系统由120块马赛克式五边形镜面组成，通过精密编程实现多模式动态移动，使镜面阵列呈现“呼吸”或“舞动”般的流体动态效果，为乘客带来沉浸式视觉体验。

在镜面移动结构上，传统的剪刀杆元件方案同样存在缺陷。这种结构由两个在中心铰接的交叉杆组成，常见于剪叉式升降机，但其每个轴至少需要 6 个支承面，每块镜子则需 12 个。大量的支承面不仅会累积反冲误差，还会增加振动噪音点，在船舶这种振动环境下，无法满足使用需求。因此，开发全新的技术方案迫在眉睫。

解决方案

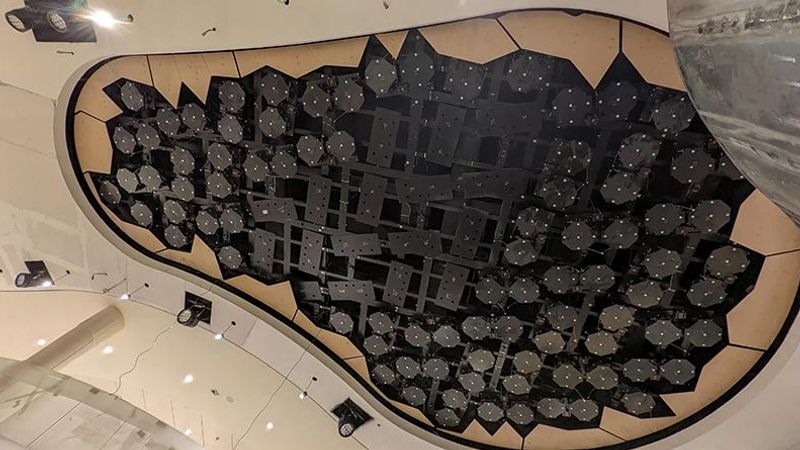

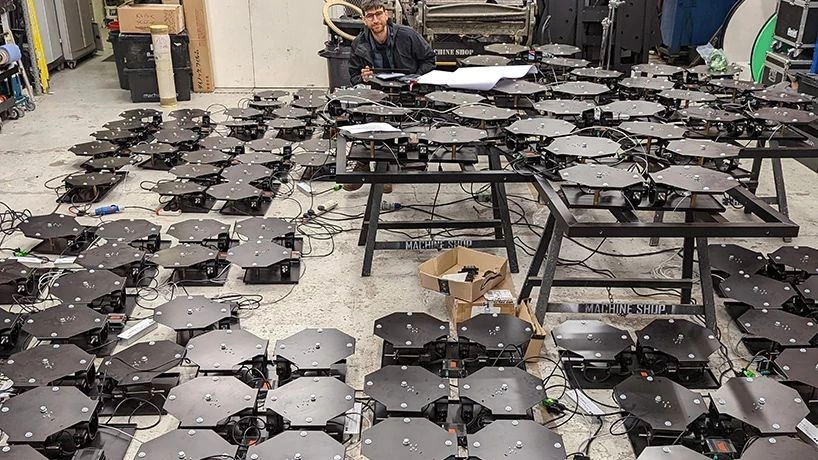

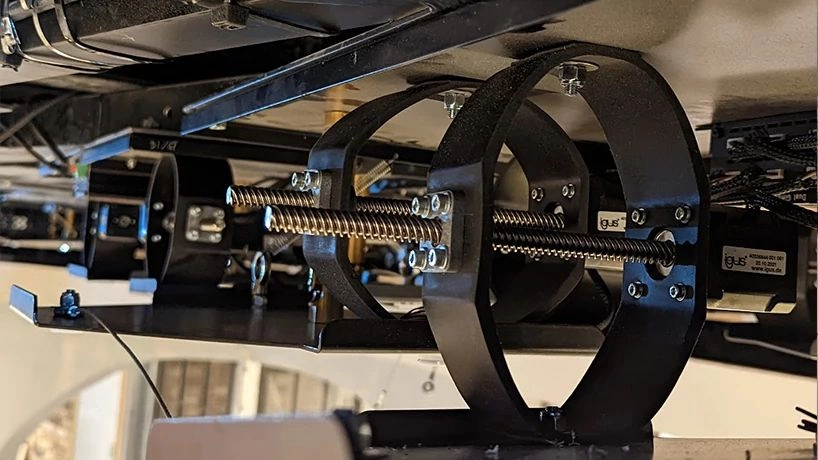

为此，MACHINESHOP 创新设计了专利申请中的 TWAXIS 镜面系统。该系统摒弃剪刀杆结构，采用柔性弹性圈驱动，将每个轴的轴承表面数量从多个缩减至 1 个，每块镜子仅需 2 个支承面。弹性圈通过收缩或扩张驱动镜面运动，其自身阻力有效抑制反冲，确保镜面平稳运行，避免晃动。

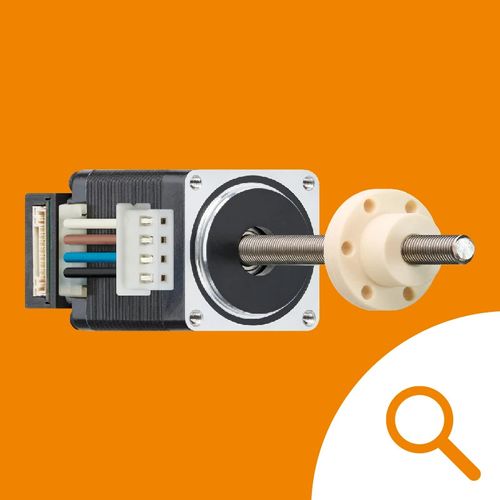

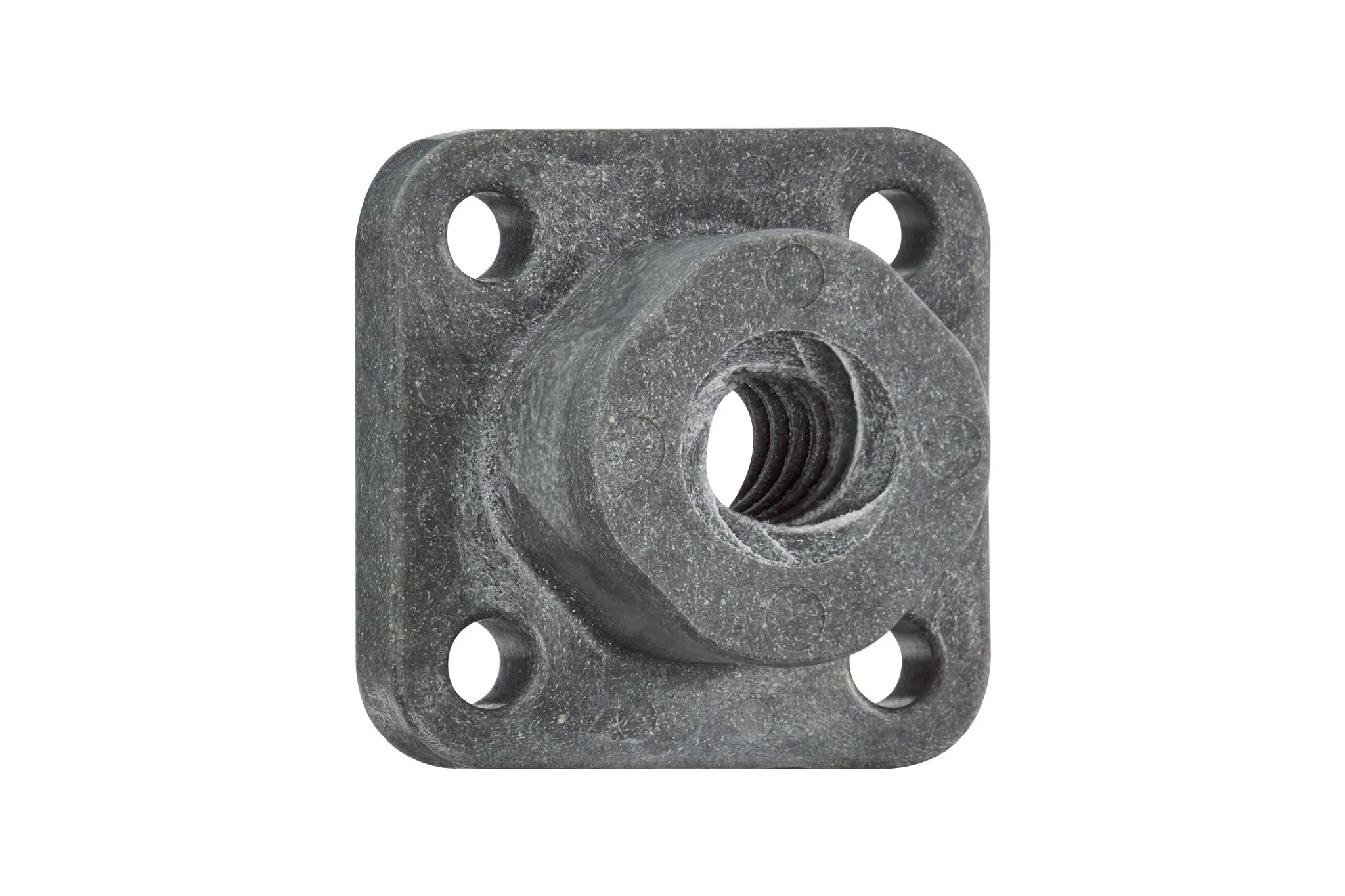

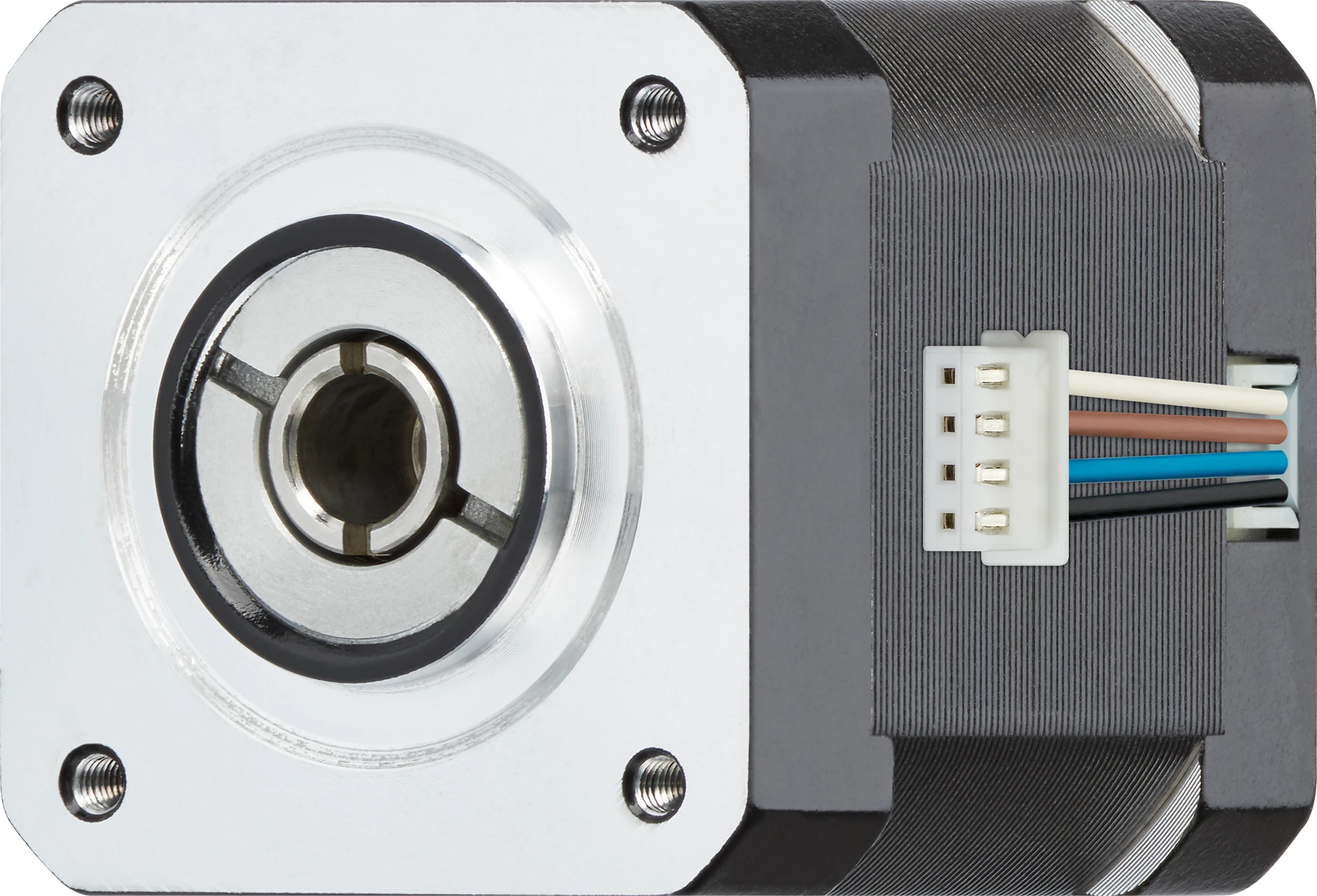

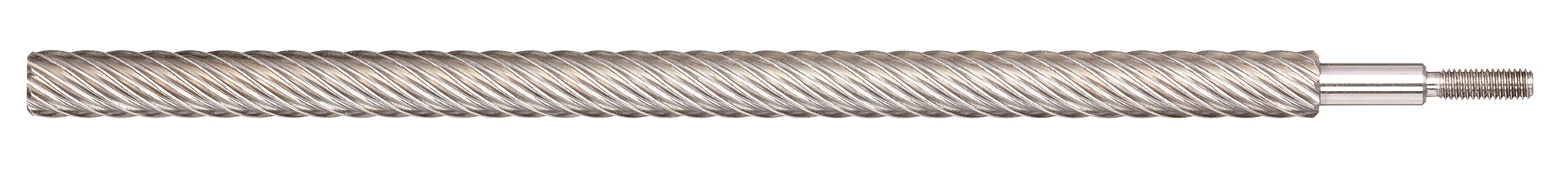

在驱动系统选型阶段，MACHINESHOP 经过多轮测试，最终选用 igus® 定制丝杠电机。该电机搭配专用丝杠螺母和丝杠，构建起免润滑、免维护的驱动系统，既能实现精准定位，又能显著降低运行噪音。鉴于使用寿命是项目的关键考量因素，MACHINESHOP 利用 igus® 在线工具精确计算丝杠电机寿命。产品可靠、结构简洁、免维护的特性，以及明确的寿命保障，最终促使客户坚定选择 igus® 的解决方案。
