用于切屑区域的Guidelok水平导向系统

架空行程可达 50 米

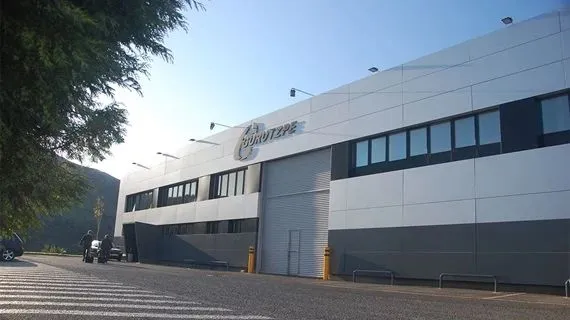

总部位于西班牙的机械工程公司Tornos Gurutzpe S.A. 在半个世纪内交付了5000多台机器。其卧式车床 “A-2000 4G CNC” 配备了一种新型的拖链解决方案，适用于切屑区域的长时间架空行程。

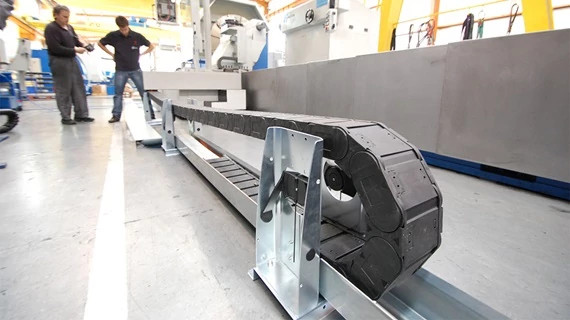

energy-chains-turning-center — 拖链可防止切屑进入，独特的设计使拖链上层和下层的滑动面上不会卡住碎屑

简况

需要什么：Guidelok水平导向系统

要求：超长行程，高可靠性的能源和信号供电系统

行业：机床

客户的成功：坚固可靠的供能系统，为应用量身定制的解决方案

问题		解决方案

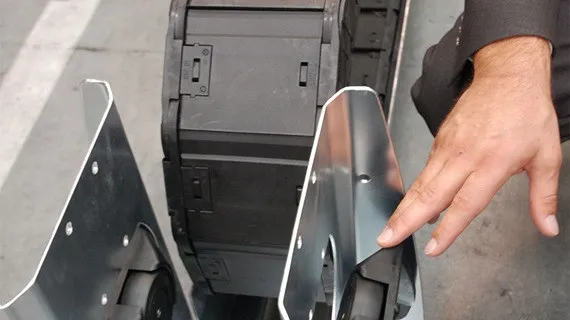

该案例始于 52 年前，如今世界知名的卧式车床制造商 Tornos Gurutzpe S.A.。Gurutzpe 专门为许多有特定要求的客户进行定制设计。除了棱形车床，Gurutzpe 还生产例如四导轨机床，可实现极其灵活的应用。通常，它们配备了固定或液压固定支架以及最新一代的其他配件。市场需求越来越倾向于大型和长车床。例如，Gurutzpe已经制造了长度为20米的车床。有了这些尺寸，当然还需要能够实现与之相关长行程的供能系统。但这并不是该应用的唯一要求：全球车床买家特别重视三件事：可靠性、刚性和效率。对于卧式车床“A-2000 4G CNC”，Gurutzpe 最终寻找了一种可以满足这些要求的能量和信号供应解决方案。		对于新型“A-2000 4G CNC”卧式车床，其第一个型号现已交付给风能领域的客户，Tornos Gurutzpe S.A. 选择了易格斯 Guidelok水平导向系统。上下段水平的拖链与滑块架子有架空连接，长度为13.5米。易格斯的新型拖链解决方案专为切屑区域长达 50 m 的无支撑长行程而开发。水平应用 Guidelok 引导拖链运行在带有特殊弹簧滚轮的支撑上，当受到挤压时，会自动回缩；当拖链通过后，又会重新弹出，上段拖链搭在滚轮支撑上。

现代工程运动塑料代替了沉重的钢

Gurutzpe 电气工程主管 Joaquín Orbegozo 对易格斯的 Guidelok水平导向系统非常满意，“拖链坚固耐用，扭转稳定，功能可靠。“ 有时人们会说，我想要定制一台机器，但请用金属钢制拖链。然而，华金·奥尔贝戈佐（Joaquín Orbegozo）向他们展示了更轻但更稳定的塑料拖链，并且演示了他可以站立在拖链上跳跃，证明塑料拖链能够轻松承载成年人的重量。如果客户担心金属加工过程中产生的热切屑会吞噬塑料，他们可以拿滚烫的烙铁直接放在拖链上。当客户看到这对拖链也没有影响时，他们就可以接受塑料拖链了。

“与金属拖链相比，塑料拖链具有许多优势，”易格斯首席执行官Matthias Meier解释说，“钢材昂贵、沉重，最终也会开始生锈。Meier说，塑料拖链也可以更快、更容易地组装，从而为客户节省时间和金钱。
