triflex R 拖链用于制药灌装系统
有效延长机器人的使用寿命
在拜耳公司，全自动化系统被用于药品灌装，在进一步加工之前，高精度的拾取和放置机器人将装满的安瓿托盘依次放入晶格盒中。早期为此目的使用了机器人，但它已经超过了其使用寿命。应力反复导致电缆断裂。自从安装了triflex R拖链以来，这一问题得到了有效地解决。triflex R提供了一个确定的弯曲半径，这大大增加了电缆和软管的使用寿命。
简况

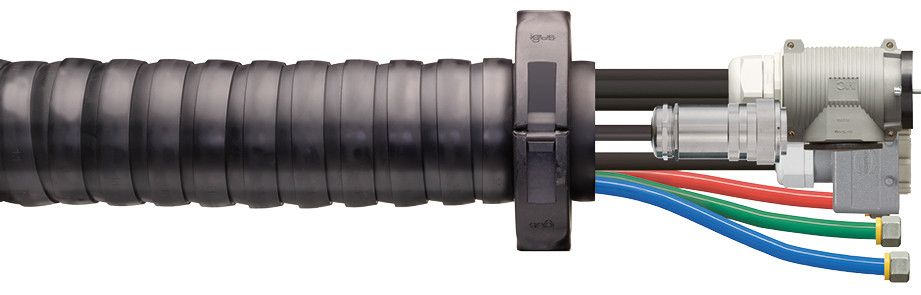

- 所需产品：triflex R 三维拖链
- 要求：高运动负载对电缆施加了压力并导致电缆破裂，要求抓取系统在操作上安全可靠，并使其在视觉上保持新状态
- 行业：医疗技术、制药
- 客户的成功：triflex R 安全紧凑地引导大量管线。由于采用圆形设计，供能系统可以在机器人的外部轮廓上滑动，不会被卡住。定义了最小弯曲半径也显著延长了使用寿命
问题 | 解决方案 | |
| 拜耳公司的注射剂工厂满足现代药物生产的要求。肠胃外使用的药品通过注射或输液直接进入组织或血液，即绕过消化道。因此，注射剂需要符合高的质量要求，特别是在微生物和颗粒纯度方面。例如，在灌装区域，使用全自动系统。在瓶子经过各种步骤的清洁，灭菌，灌装和密封后，使用高精度拾取和放置机器人。它将填充后的安瓿瓶或药瓶逐个托盘放入格子盒中，然后再进入检查、包装和运输。过去曾使用机器人进行此操作，但由于应力，电缆断裂了一次又一次。机器人执行的特定运动给电缆带来了很大的负载。现在的任务是使抓取系统在操作上安全可靠，并在视觉上整齐排布。 | triflex R是易格斯第三代三维拖链产品，里面填充了大量的电缆和软管，整个工厂看起来既紧凑又整齐干净。特殊的球槽设计使其具有高抗拉强度，供能系统能够在机器人的外部轮廓上滑动。由于要填充的格子盒不是很大，triflex R拖链以定义的最小弯曲半径引导电缆。折弯半径在所有方向上都相同。triflex R系统在超过两个方向的运动上有明显的优势。主要应用于 6 轴机器人，例如，在所有环境中的焊接和喷漆应用、胶合和研磨技术以及变速箱组装或螺钉紧固过程中，它满足以极高的速度用于Scara机器人。纤维棒集成在triflex R中，以便集成特定的预负载。使供能系统具有一定的对齐方式，并使其远离干扰边缘。 |

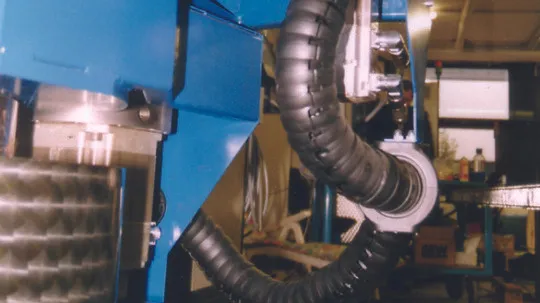

供能系统内的电缆等管线被安全地保护，可轻松适应所有运动

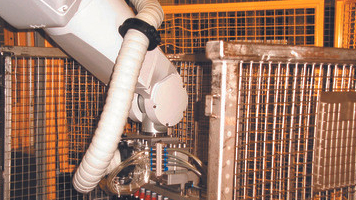

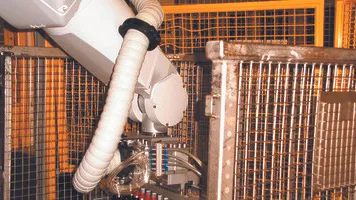

使用triflex R三维拖链，即使拾取和放置机器人在高速和高加速度下，也能安全缓冲
