钢制支撑底盘
用于支撑拖链下段运行
简答的一片式钢制支撑底盘，可根据应用需求支撑下段拖链运行。按照对宽度、重量和颜色的需求 ，易格斯可提供合适的拖链及钢制支撑底盘，预装配的形式装到您的设备或应用中。有效地节约采购成本及设计时间。

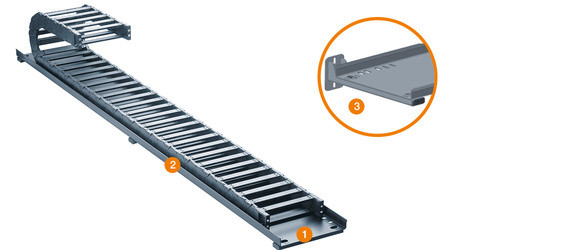

整套系统，即装即用- 定制化设计，节省成本
- 使用导轨或墙面支架，易于装配
- 安全引导下段拖链运行，降低噪音，减少摩擦
- 易格斯钢制支撑底盘，有两种类型，四种形式可选
- 适合多种拖链宽度，常备库存，自重轻，可配不同安装方式
两种产品类型
01型 - S9.010. | S9.011. 系列
- 钢制支撑底盘01型，标准长度有1000mm和2000mm可供选择
- 常备库存，现货供应
- 所有连接导轨间距为975mm
- 采用墙面支架，可轻松安装到您的应用中
- 适用于如下拖链系列： E2.26 | E2.38 | 2400/2450/2480/2500 2600/2650/2680/2700 | E4.31L/R4.31L | E4.38L/R4.38L | E4Q.34/H4Q.34 | E4.21 | E4.28/R4.28 | E4.32/H4.32/R4.32 | EF61.29/E61.29 | E6.29/R6.29 | E61.35 | E6.35 | E61.40 | E6.40/R6.40
02型 - S9.020. | S9.021. 系列
- 钢制支撑底盘02型，标准长度有1000mm和2000mm可供选择
- 常备库存，现货供应
- 所有连接导轨间距为975mm
- 采用墙面支架，可轻松安装到您的应用中
- 适用于如下拖链系列： E2.48 | 3400/3450/3480/3500 | E4.48L/R4.48L | E4.64L | E4Q.44/H4Q.44 | E4Q.58/H4Q.58 | E4Q.82/H4Q.82 | E4.42/H4.42/R4.42 | E4.56/H4.56/R4.56 | E4.80/H4.80/R4.80 | 14040/14140/R18840 | 14240/14340 | 14550/14650/19050 | 15050/15150/R19850 | 15250/15350 | E61.52 | E6.52/R6.52 | E61.62 | E6.62 | E61.80 | E6.80
尺寸和安装孔
01型：标准长度1米和2米，常备库存，所有导轨长度为975毫米

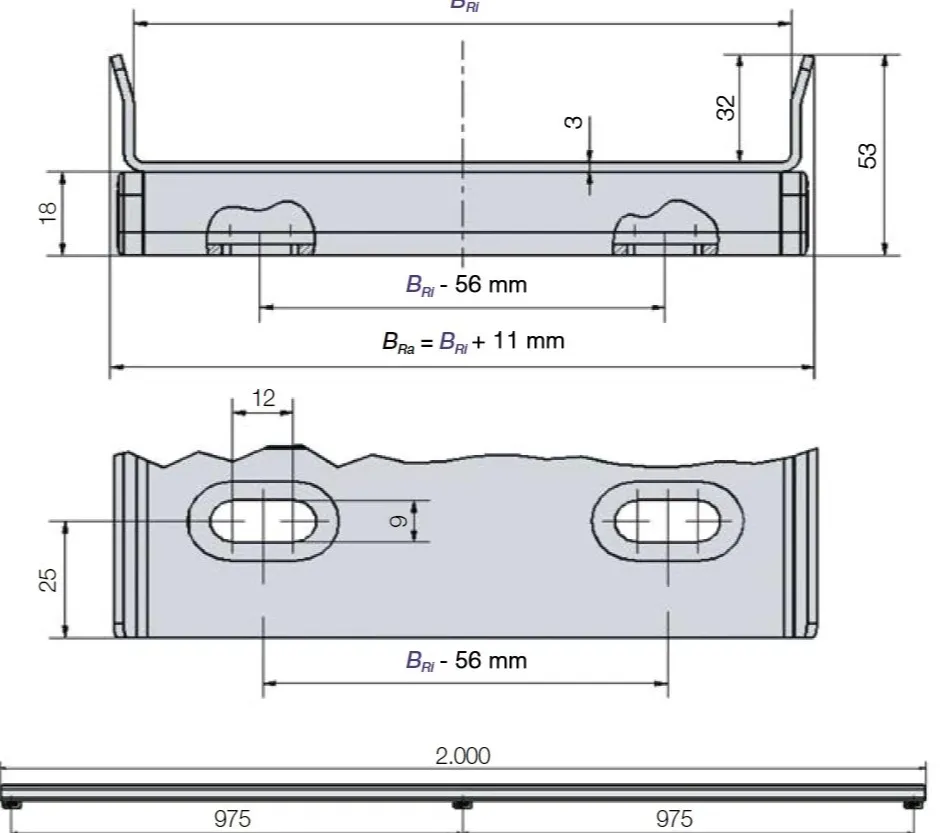

02型：标准长度1米和2米，常备库存，所有导轨长度为975毫米
安装支架
支架01型
支架02型
