计算拖链长度和预应力
如何计算直线运动的拖链长度
首先确定固定端——拖链连接处不动的位置。我们建议将固定端设定在行程的中心。这样的解决方案最具成本效益，因为它所需的拖链和电缆更少。当然，固定端也可以不在行程中心。
注意：固定端位于行程中间总是最具性价比的解决方案
固定端在行程中心时
公式适用于所有固定端位于行程中央的应用。但旋转运动及长行程运动除外。

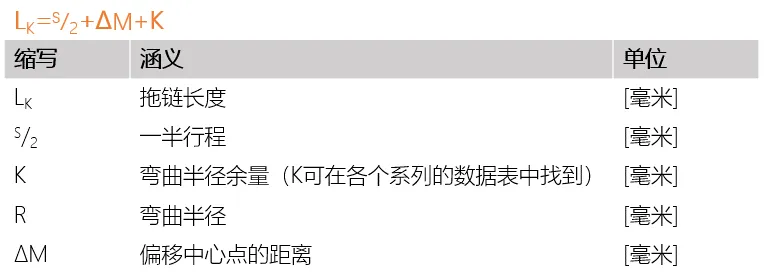

固定端不在行程中心时
公式适用于所有固定端不在行程中央的应用。

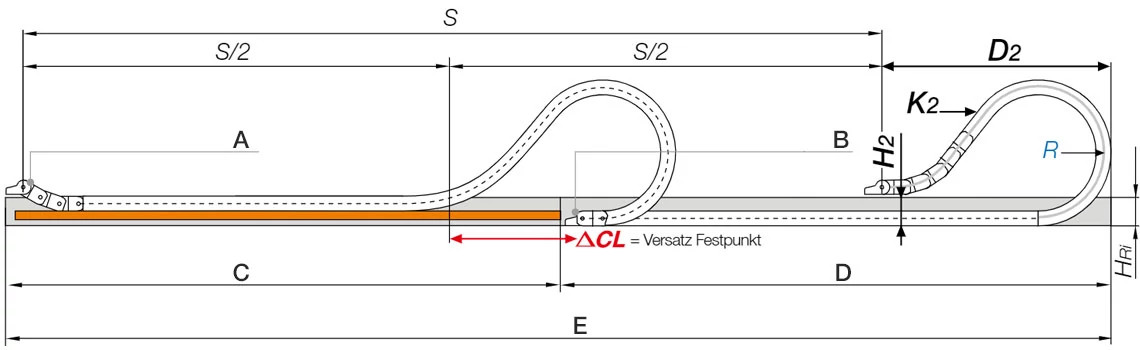

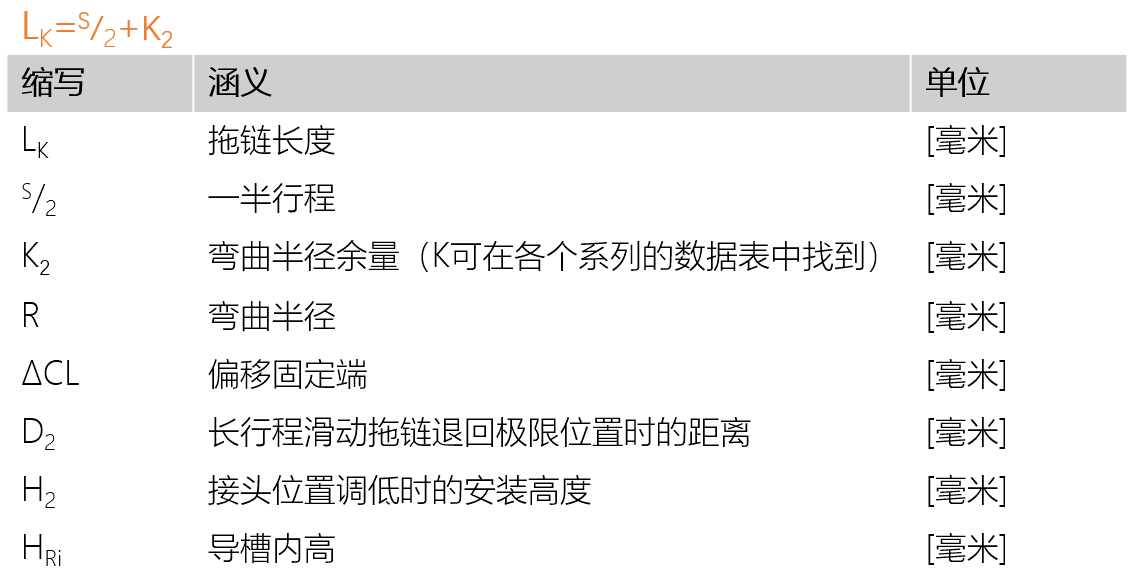

用于滑动应用时
在滑动供能系统中，拖链会在下段滑行一半行程，在耐磨滑条上滑行另一半行程。

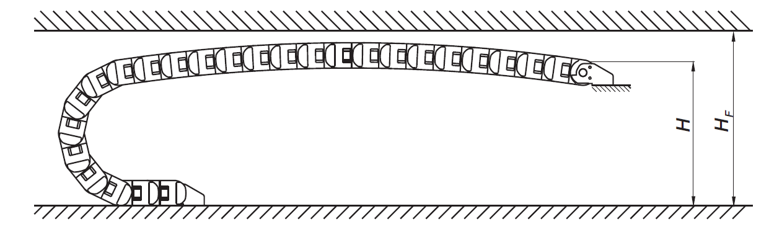

预应力是指拖链架空行程内上段的上拱度。 在无预应力的情况下，上段运行会在插入的电缆和软管的重量下在架空行程内塌腰。如果受力超过临界值，则将无法保证拖链能继续可靠运行。所有一个是拖链都带有预应力，无预应力的产品可按要求提供。在所有拖链的安装尺寸描述中您都可以找到一个HF值。这就是在考虑预应力情况下的实际安装高度。预应力可以增加拖链架空长度，延长使用寿命，提高操作安全性。
预应力优势：
- 架空长度更长
- 使用寿命更长，运行更可靠
所需的安装高度取决于拖链的预应力，总值为HF。 您可以在产品页面找到实际安装高度
