用于木材加工机床的装配拖链

全封闭拖管，快速更换电缆

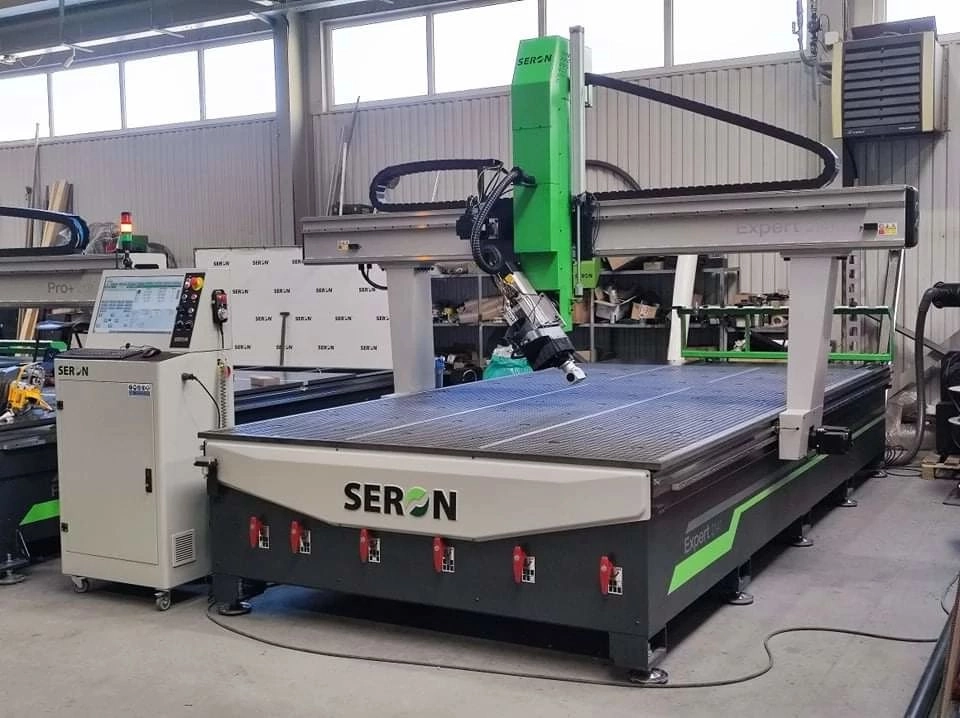

加工中心的四轴机床，用于加工遮阳棚和遮阳篷的木梁。木梁被夹持在真空岛 (Vacuum Island) 上，并在两侧铣削出沟槽。使用一个固定角度的仿形铣刀从前部制作出一个燕尾构件。网格工作台 (真空) 的工作区域为 2,100 x 4,100 mm。Schmalz 块 (Schmalz blocks) 使得在 Z 轴上使用旋转电主轴和角度加工单元进行 500 mm 的旋转加工成为可能。OMRON 驱动器（输出功率 1.5 kW）能够实现快速且高动态的操作。使用了一台输出功率 7.5 kW 的真空泵。刀库和 ATC 电主轴使得在 2,100 x 4,100 mm 工作台上能够执行多样化的加工任务。分度的 C 轴 (Indexable C-axis) 便于使用角度单元。配备动态路径分析的控制系统能够实现最高 100 m/min 的进给速度和 10 m/s² 的加速度。

应用要求：为高粉尘环境提供能源供应，防护锯末和铝屑，优化维护周期

所需产品：e-chain®系列拖链R2.40、R2i.48、TRE.40、chainflex®高柔性控制电缆CF880、数据电缆CF240

所属行业：加工机床

解决方案优势：预装配的电缆导向系统确保了无故障的连续运行，减少了元件直接的磨损，延长了系统的使用寿命

解决方案

客户在项目早期便直接与易格斯专家合作，共同开发出最优解决方案。最终系统选用了R2.40和R2i.48系列的全封闭拖管，这些拖管能可靠地保护引导电缆，全封闭设计使其免受铝屑引起的机械损伤。来自TRE.40系列的 triflex®拖链确保了电缆在维护时能快速更换，并得益于其高扭转强度，在 3D 运动中的第四轴上提供安全引导。

该系统装配了来自CF240和CF880系列的chainflex®高柔性电缆，这些电缆保证了无故障的连续运行。信号电缆屏蔽层的质量消除了干扰风险，尽管机器所有轴上的运动都十分剧烈。通过选用最适合应用的产品，设备使用寿命得以延长，塑料磨损显著减少，组件的更换频率大大降低。
