用于捕鼠器生产的装配拖链

该应用是一条用于大规模生产捕鼠器的自动化生产线。系统以预切割的木块和金属线圈等原材料为起点，能够在每件产品1.5秒的工作周期内完成制造与组装所有元件，同时保持高且稳定的生产效率。该系统达到了2,100毫米/秒的运行速度和26,000毫米/秒²的加速度。

主要产品：拖链系列1500, 2500, 3500, E2.15, E2.38, B15, readycable® 适用于Beckhoff倍福的装配电缆

遇到的问题

该生产机器安装在美国宾夕法尼亚州的一家工厂。在设计时，必须优先考虑空间要求。由于可用空间有限，设计必须尽可能紧凑。同时，维护工作的可达性也至关重要，必须得到保证。

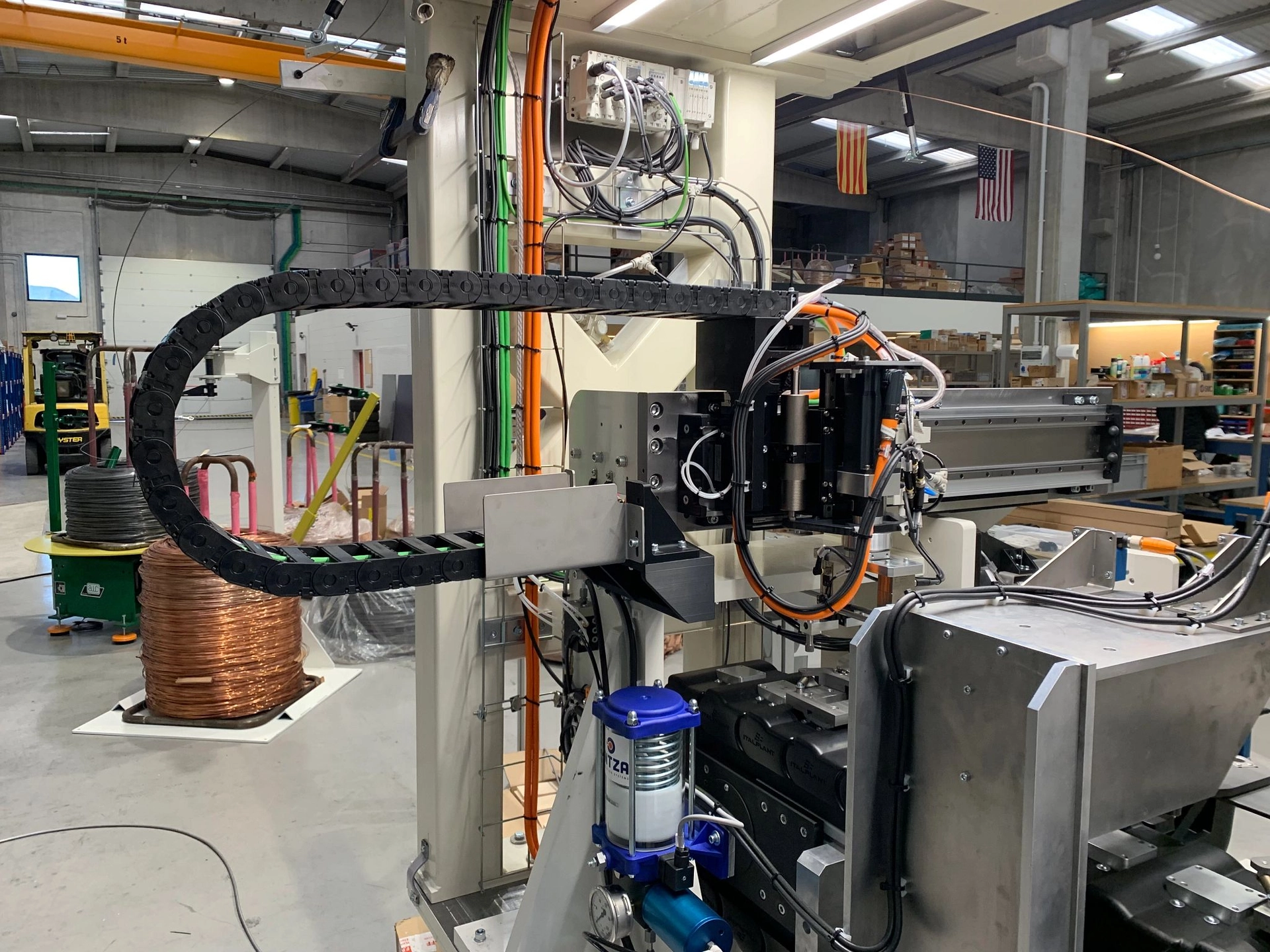

因此，理想的解决方案是让机器操作员能够尽可能舒适地操作；为此，机器的各个工位必须能够移动至维护位置。另一个挑战是部分拖链（例如桁架系统）需要承受极高的运行速度。这些桁架系统负责原材料的供应及其在工作过程中的传送。

解决方案

为了满足终端客户对循环时间的要求，开发了一种“电子凸轮控制器”来连接系统中使用的超过80个伺服电机。系统内的每个工位都需要能够移动到其对应的维护位置。

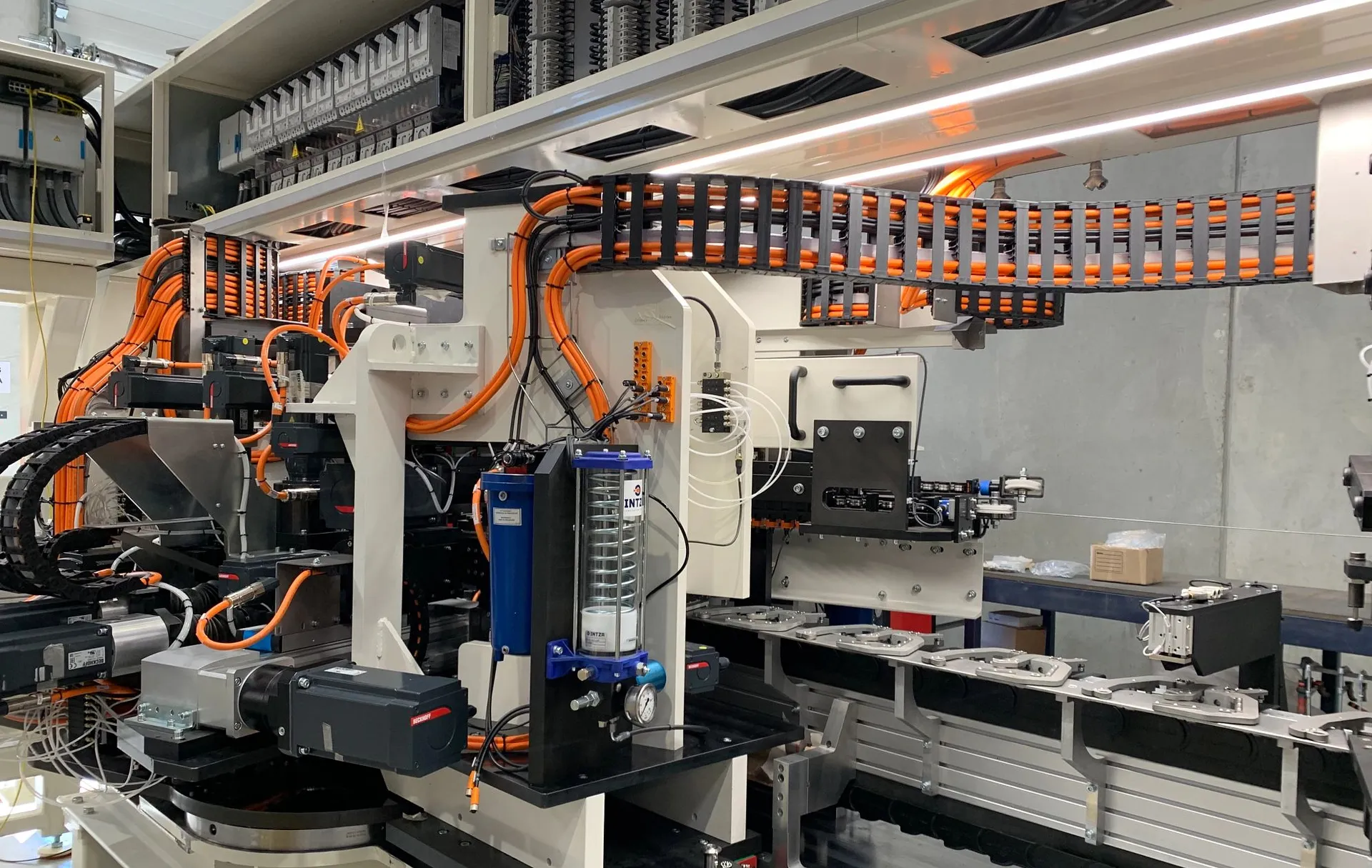

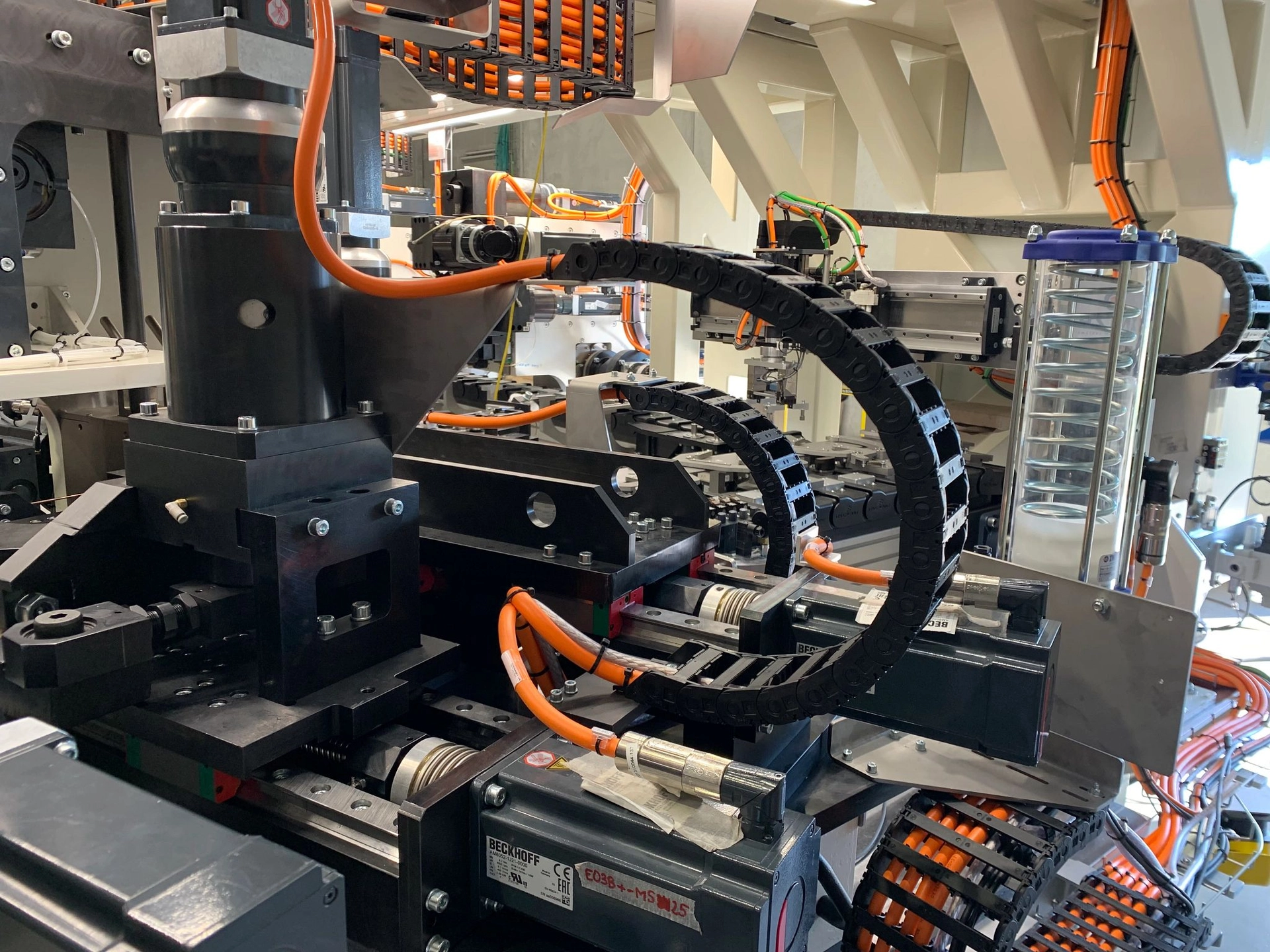

为此，大量的伺服电缆、气动软管以及自动润滑软管都必须集成在拖链中。这种工位移动能力的实现，不仅带来了显著的成本节省和整体效率的提升，也使得操作设计更加便捷。另一个额外优势在于生产系统的联合开发：该系统现在更加紧凑，因此占用的空间很小，完全符合客户的系统布局要求。
