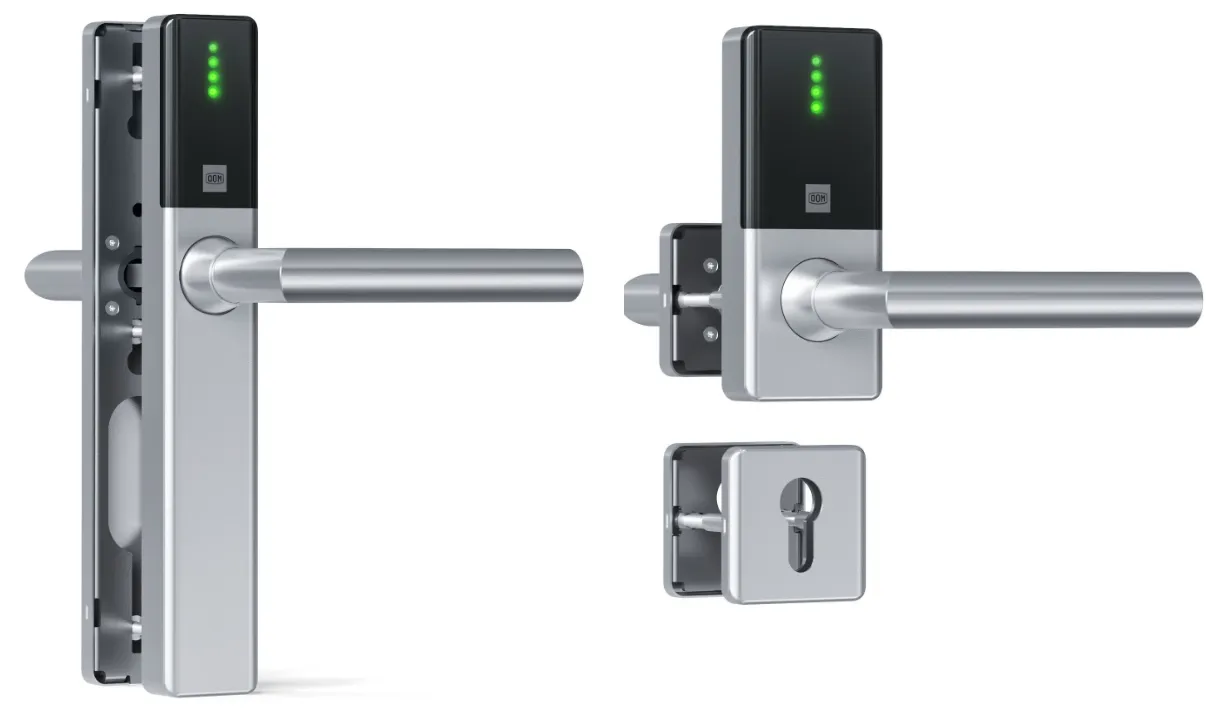

DOM Guard® 门禁系统
DOM Guard®读卡器就像门禁系统的"多面手"，可以根据需要与电子锁芯（比如DOM 333 ENiQ® Pro）或机械锁芯（像DOM 333 TwinStar®）组合，既能刷电子标签又能用机械钥匙，还能把两种方式集成DOM ClipTac®。为了让家里或办公楼的门禁风格统一，它还有同款设计的纯机械门锁配件，不管是智能还是传统需求都能满足。
开门逻辑
它就像会"认人"的门卫：刷电子标签（或者用带NFC功能的手机）时，系统会先验证权限。如果有权限，锁体和把手之间的"小机关"（联轴器）就会连接起来，下压把手就能开门；如果不具有权限，把手虽然能正常活动，但门不会打开。
机械结构的设计挑战
- 把手游隙控制：根据标准及触感需求，游隙需接近零，且需要免润滑（以防润滑剂影响联轴器系统）
- 弹簧耐用性：集成的复位弹簧需在导向销上长期摩擦运动，为确保持久可靠性与低磨损，避免弹簧因磨损断裂。
技术挑战的细节
1. 轴承精度与磨损控制
问题：内外侧把手安装的两对滑动轴承（用于径向与轴向支撑的轴套）在压装后需研磨，DOM 内部要求达到 IT8 公差等级（27μm）。
方案：压装后进行二次研磨，避免相对两个轴承的同轴度误差，将把手的轴承游隙降至最低，确保操作手感与精度。
2. 复位弹簧的耐磨设计
问题：把手复位弹簧与导向销之间存在摩擦，导致双方磨损，削弱弹簧强度并增加断裂风险；弹簧多圈结构使各圈旋转幅度不同且方向相反。
方案：在导向销与弹簧间串联多个滑动轴承，将最后一个轴承与垫圈集成为法兰轴承。轴承的 “拼接设计” 允许弹簧圈反向滑动，避免相互摩擦；法兰轴承简化了装配流程。
igus® 滑动轴承方案
通过采用 igus® 滑动轴承，系统实现紧凑化设计，且机械结构完全免维护。机电锁闭系统的维护仅需按常规更换电池。特别是在高负荷复位弹簧区域，igus® 轴承的应用使系统近乎无磨损，可靠超越 20 万次锁闭循环的耐用性要求。

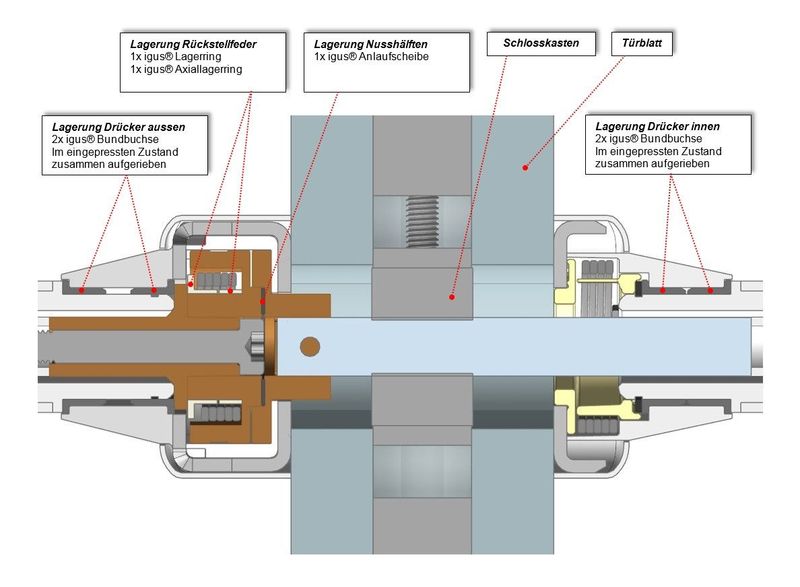

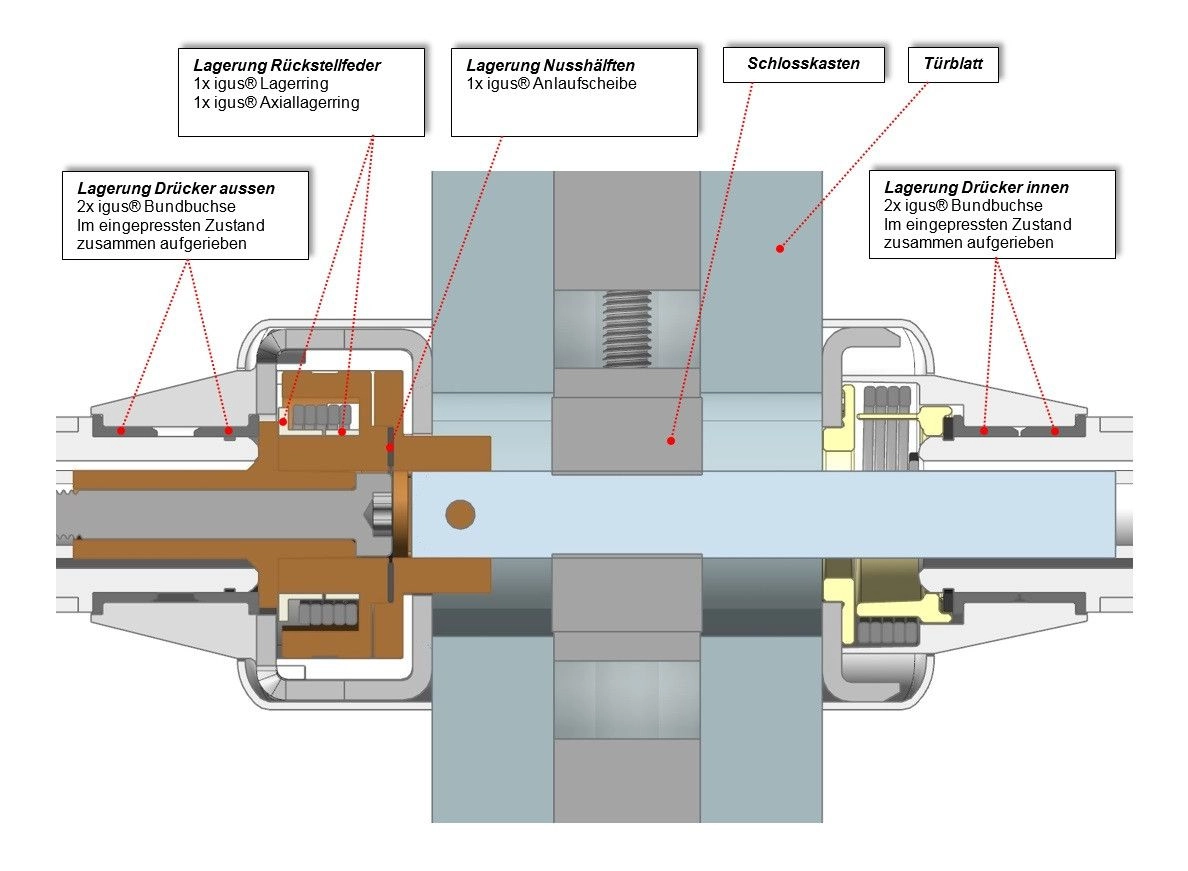

该 DOM 产品共嵌入 7 个 igus® 塑料滑动轴承：

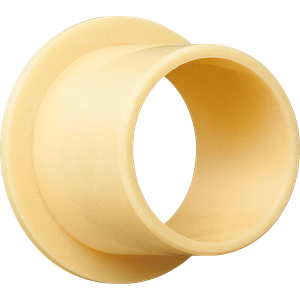

- 外侧 2 个法兰轴承（用于把手轴向 + 径向支撑）
- 内侧 2 个法兰轴承（用于把手轴向 + 径向支撑）

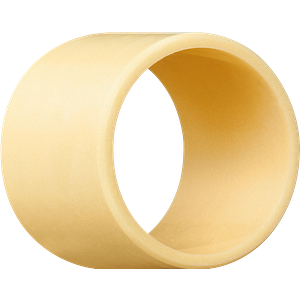

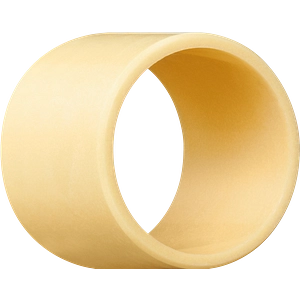

- 1 个法兰轴承与 1 个直筒型轴承（用于复位弹簧轴向 + 径向支撑）

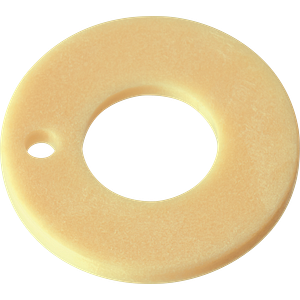

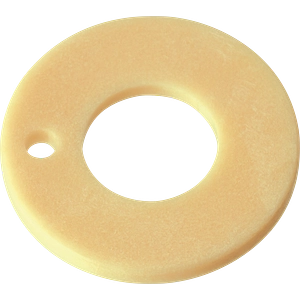

- 1 个止推垫圈（用于锁舌半体轴向支撑）
DOM Guard® 系统通过 igus® 滑动轴承的创新应用，在紧凑空间内实现了 “免维护、高耐用、低磨损” 的门禁解决方案，为机电一体化门锁系统的可靠性提供了参照。
