03系列拖链用于ABLE 外骨骼机器人
ABLE 外骨骼机器人是轻量化可调节髋膝助力型外骨骼设备，产自巴塞罗那，融合机器人技术、电机驱动、电力电子、精密制造及无线通信前沿技术，主打临床神经康复与步态训练。产品联合 200 余名患者及欧洲顶尖康复中心迭代共创研发，可有效提升行动障碍患者自主行动能力、改善生活品质，同时企业正布局家用版本，满足居家日常站立、行走等康复需求。项目采用03 系列拖链解决设备高频运动下的线缆防护难题，提升设备稳定性、使用寿命与安全性，实现轻量化、高耐久、降成本多重价值。
需要产品：拖链
技术要求：防护动力电缆和数据电缆，解决线缆弯折断裂问题
行业：医疗行业
为客户带来的价值：替代了客户原本研发的复杂结构，重量轻、结构紧凑，性价比高
应用详情
背景
ABLE 外骨骼机器人主要投放临床康复中心，日均连续工作时长可达 8–10 小时，长期处于高强度循环工况。设备双腿各搭载髋、膝两台驱动电机，背部内置控制器，依靠线缆完成电池向电机的电力传输、控制器向电机的数据信号传输。产品定位要求结构紧凑、自重轻、性价比高，适配各类康复中心场地与预算；同时必须具备高安全冗余与高耐用性，可承受每日约 5000 次高速往复重复运动，属于受严格法规监管的医疗康复设备，对可靠性与使用寿命要求极高。
问题和挑战
1.设备高速高频往复运动工况下，传统传输线束极易弯折、磨损，频繁出现线缆断裂故障，严重影响整机运行可靠性。
2.ABLE开发团队曾尝试自主设计线缆防护结构，但工况复杂、结构适配难度大，无法从根本上解决线缆易损问题。
3.设备零部件超 1300 个，作为医疗设备，线缆破损后的维修拆装、合规检测流程繁琐，耗时耗力，后期运维成本居高不下。
4.产品需兼顾紧凑轻量化、高速运动适配、长期耐用与成本控制，普通防护方案无法同时满足多项要求。
解决方案

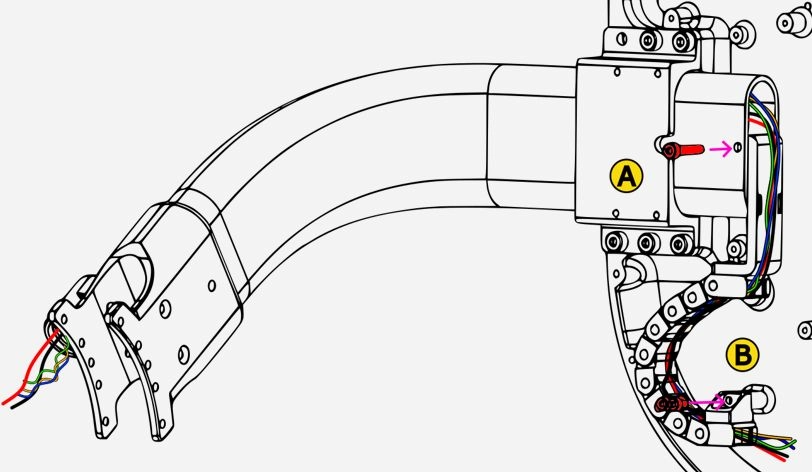

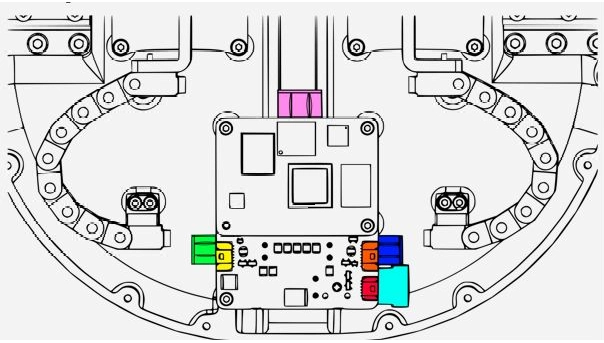

1. 产品选型：采用03 系列拖链，专门用于防护动力电缆与数据电缆，适配外骨骼腿部及背部运动走线布局。
2. 功能适配：拖链在保障线缆安全防护的同时，完全跟随设备灵活屈伸运动，适配高速、高频率往复工况，从根源杜绝线缆弯折断裂问题。
3. 专业定制支持：易格斯专业工程师实地现场了解产品结构与工况，针对性推荐适配拖链方案，替代自主研发复杂结构，落地高效省心。
4. 综合价值提升：借助易格斯拖链成熟线缆管理方案，设备实现结构紧凑化、轻量化设计，整机使用寿命与安全可靠性大幅提升；同时减少故障维修频次，省去复杂拆装与合规校验流程，显著降低时间与运维成本，也进一步提升了产品整体可持续使用价值。
（案例来源：vector 2024年参赛项目 ）
