3D 打印钢琴击弦机结构
简介
- 产品需求：钢琴击弦机锤头用零部件
- 制造工艺：选择性激光烧结（SLS）
- 性能要求：尺寸精准适配、低摩擦、耐磨损
- 使用材料：iglidur® i3
- 行业：乐器行业
- 合作成果：实现定制化功能部件的低成本生产，提升部件的防潮耐候性与耐用性
应用场景总览
在传统钢琴制造中，绝大多数零部件都以木材为原料。为解决木材易受湿度与室温变化影响的问题，凤凰钢琴公司（Phoenix Pianos）在理查德・戴恩（Richard Dain）的主导下，研发出了 D3D 击弦机系统。作为钢琴发声核心的击弦机结构，经改良后几乎全部采用碳纤维与塑料材质。其中，击弦机的活动部件与固定部件，均选用了摩擦学优化的高性能塑料 iglidur® i3。通过激光烧结技术制成的止动击弦机，不仅能精准复刻传统部件的形态，还能优化钢琴的声学特性、延长使用寿命，并降低维护成本。
问题描述
数个世纪以来，木材一直是钢琴制造的核心原料。尤其是负责敲击琴弦发声的击弦机结构，对精度要求极高，因此维护成本也居高不下。木材对高湿度与温度变化的敏感性，只是凤凰钢琴公司负责人寻求更耐用替代材料的原因之一。更关键的是，替代材料必须满足以下要求：既能制成结构精巧、与原有机械系统精准适配的部件，又能实现低摩擦运行；同时，由于钢琴按键需经历无数次敲击，这些部件还必须具备出色的抗磨损性能。
解决方案
针对由活动部件与钢琴固定连接部件组成的击弦机皮囊，易格斯公司通过3D打印技术成功制作出原型件。该方案用滑动性能优化的 iglidur® i3 塑料替代传统木材 —— 这种专为选择性激光烧结（SLS）工艺研发的耐磨塑料，能完美适应钢琴制造对温湿度稳定性的要求。同时，3D 打印技术可快速生产出完全一致的标准化部件，从而将为避免杂音而进行的定期调试工作降至最低。此外，iglidur® i3 塑料呈现出类似象牙的质感与色泽，让这些功能部件融入传统钢琴的整体设计中，初看完全不像是塑料制品。
传统工艺与现代部件的融合

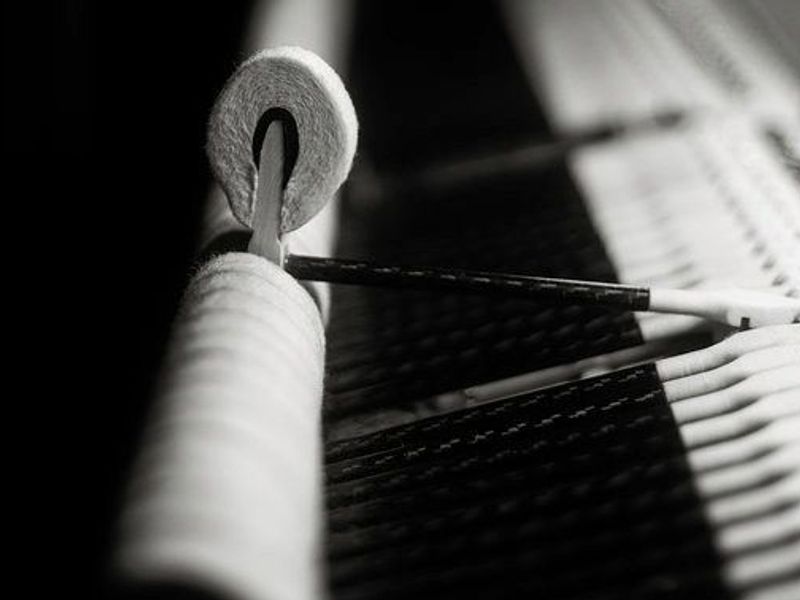

钢琴的发声原理本质上十分简洁：琴体内每根琴弦对应一个琴键，按下琴键时，会触发一套机械结构，使连接在连杆上的击弦机敲击对应琴弦。在传统制造工艺中，击弦机固定部件的材料通常选用鹅耳枥木（hornbeam）。然而，木材对温湿度变化的敏感性会直接影响钢琴的音质，这就导致钢琴必须定期进行调音与维护。
对于凤凰钢琴的负责人理查德・戴恩而言，这一问题成为改良击弦机结构的关键契机。身为工程师兼业余钢琴爱好者，他的目标是：用更耐用的材料替代易受环境影响的木质部件，同时不牺牲钢琴的音质表现。为此，他将击弦机的连杆替换为复杂的碳纤维织物 —— 这种材料兼具高强度与轻量化优势，其材质的均匀性与轻便特性，让钢琴能在不同气候环境下保持稳定的顶级演奏性能。
对于击弦机皮囊的其他固定与活动部件，戴恩与易格斯公司的 3D 打印团队展开了合作研发。
D3D 击弦机系统的研发成果

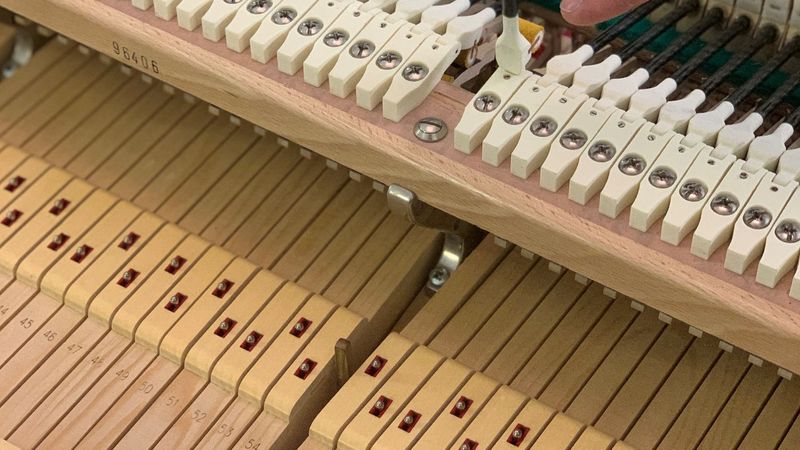

通过与易格斯 3D 打印团队的协作，理查德・戴恩成功推出了 D3D 击弦机系统 —— 在这套系统中，所有木质部件均被塑料部件取代。激光烧结工艺的优势在于，能以极高的细节精度打印出符合设计要求的部件形态，因此团队在极短时间内就完成了击弦机皮囊原型件的制作与测试。而专为激光烧结工艺研发的 iglidur® i3 塑料，恰好满足了戴恩对材料性能的全部需求。

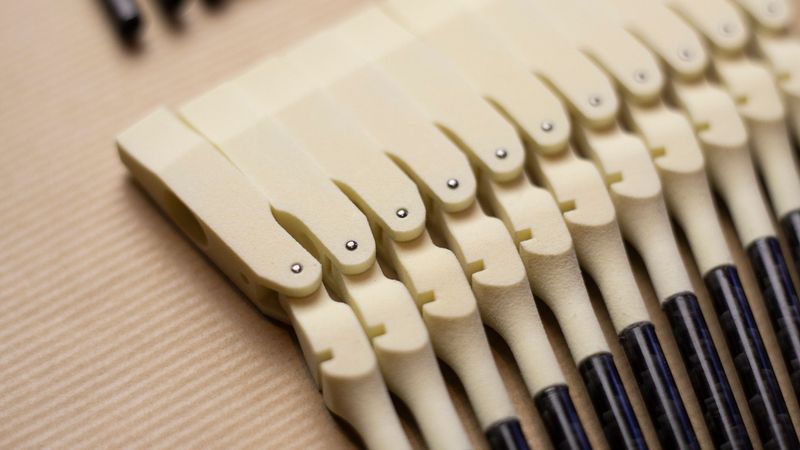

由 iglidur® i3 制成的新型击弦机部件具备极强的耐磨性，确保了击弦机结构长期稳定的运行状态。击弦机皮囊的各部件通过金属轴销连接，这种金属轴销与 iglidur® 塑料的组合能实现极低的摩擦系数，进一步优化了机械运行效率。
这套新型系统的实际测试效果远超预期，为钢琴演奏家们带来前所未有的升级体验。经过短暂的适应期后，演奏者能以更小的发力实现更饱满的音色，从而与乐器建立起全新的演奏共鸣。
