E2 R拖管R48系列，盖板可沿外半径方向拆卸
高度防碎屑拖管小节距。低噪音，适用于高速平稳运行稳固：双限位块设计，架空长度长高强度：大尺寸孔销连接，盖板锁紧力高可按需求提供耐高温碎屑可达+850°C的Igu-mid HT材料拖管可提供ESD防静电型
产品代码
内宽[Bi] [mm]
弯曲半径[R] [mm]
内高[Hi]
25 mm
最大电缆直径
22 mm
打开原理
可从外径打开
选配信息
购买方式
装配件组装好的形态（包括隔片）
安装方式
架空
接头
塑料, 单面旋转4800.025.12.A3
接头类型
没有梳状板
接头安装方式
A3

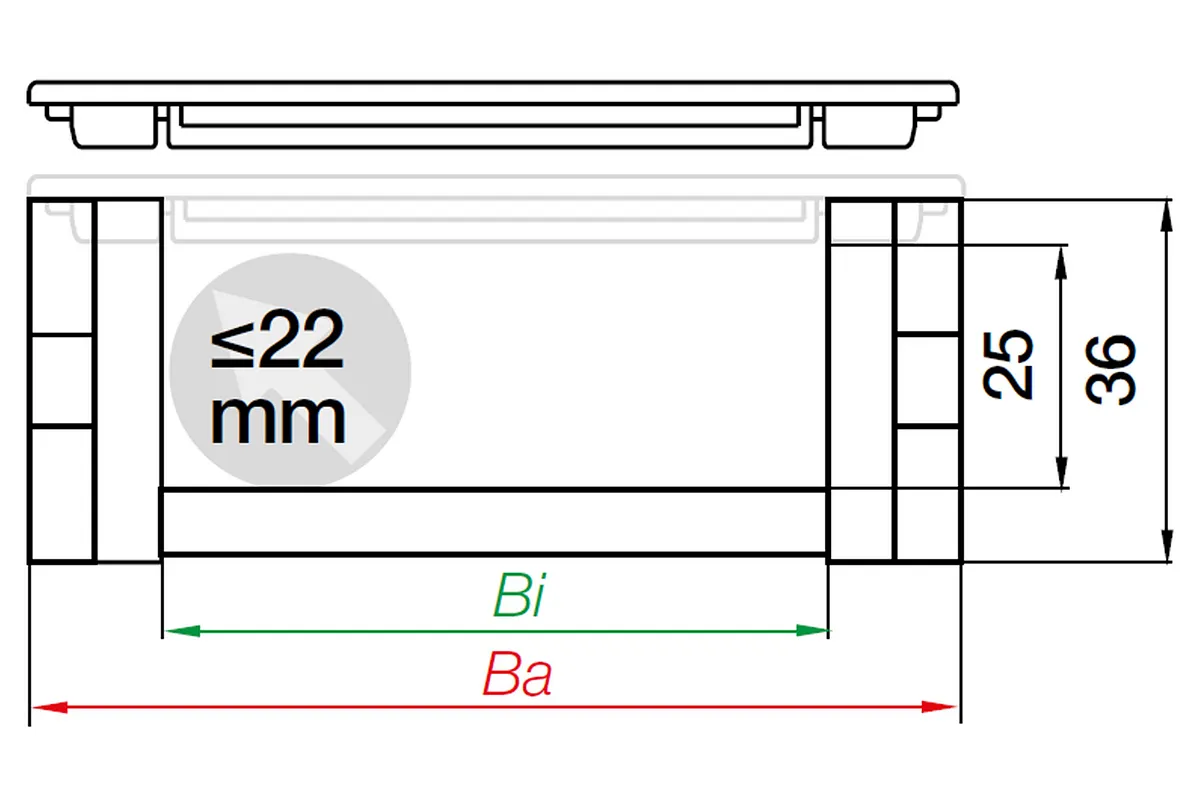

尺寸
收起
内高[Hi] [mm]
25 收起
内宽[Bi] [mm]
25 收起
外高Ha [mm]
36 收起
外宽[Ba] [mm]
36 收起
弯曲半径[R] [mm]
60 收起
节距 [mm]
30.3 收起
链节数/米
33 收起
最大电缆直径 [mm]
22 收起
H [mm]
156 收起
D [mm]
123 收起
K [mm]
250 收起
H2 [mm]
156 收起
D2 [mm]
110 收起
K2 [mm]
250 收起
DeltaHF [mm]
20 收起
直线架空FLG最大速度 [m/s]
10 收起
直线架空FLG最大加速度 [m/s²]
100 收起
最大架空长度 [m]
1.5 收起
最大长行程 [m]
50 收起
一般性能
收起
打开原理
可从外径打开 收起
最大填充重量 [kg/m]
1 收起
颜色
黑色 收起
e-chain® 拖链系统
E2 R 全封闭拖链 收起
重量【kg or kg/m】
0.6237 收起
拖链内移动最低使用温度 [°C]
-40 收起
拖链内移动最高使用温度 [°C]
120 收起
动态信息
收起
架空最大速度 [m/s]
10 收起
滑行最大速度 [m/s]
3 收起
其他信息和图表
收起

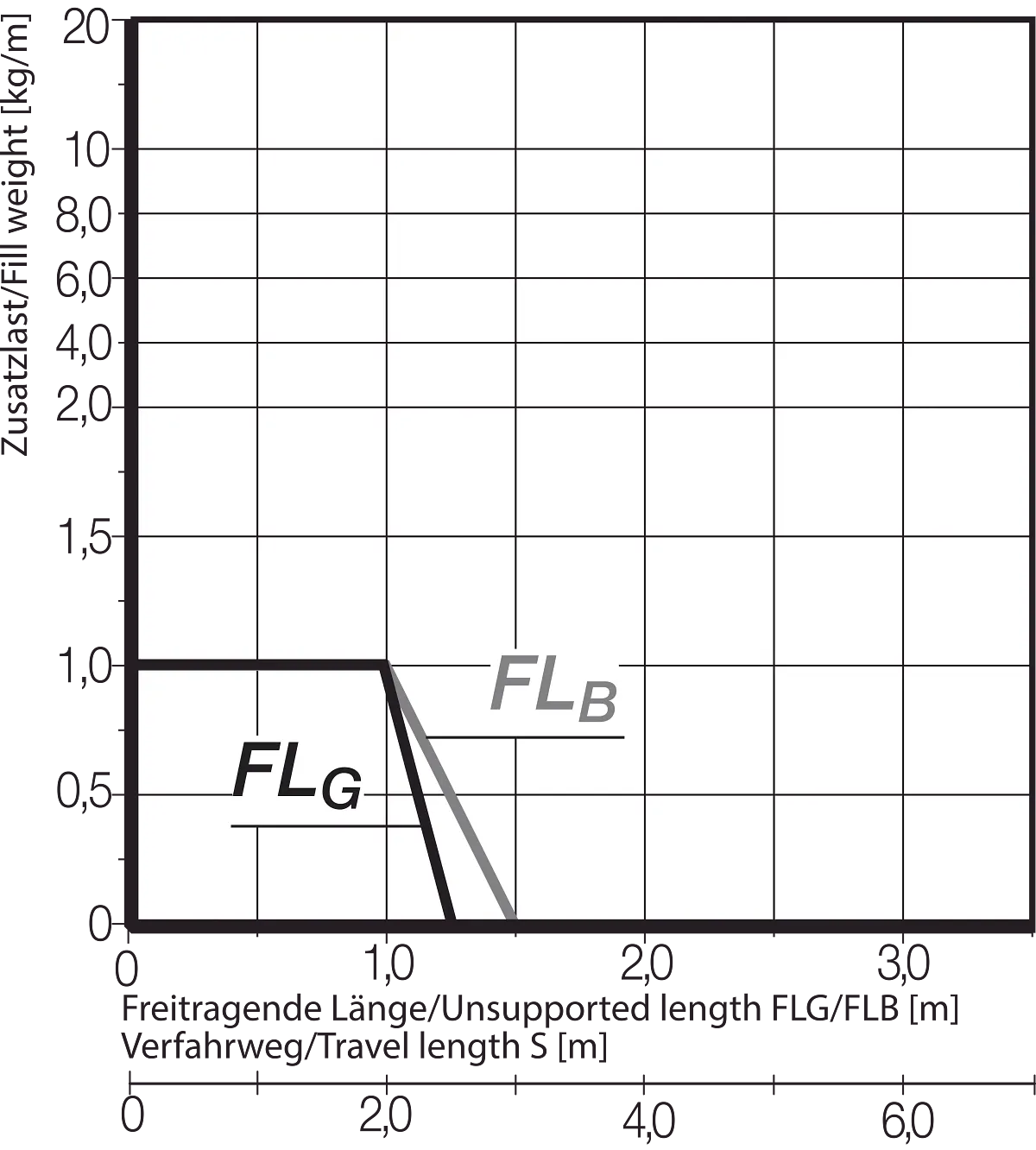

架空长度与填充重量
X 轴：架空长度（米）FLB/FLG
Y 轴：填充重量（千克/米）
刻度下段：行程 S（米）
FLB = 带准许凹陷的架空
FLG = 上层平直的架空
A=移动端, B=固定端
螺距: 30,3 mm
每米链节数: 33
行程: S
拖管长度= S/2 + K
5,0米起至最长50米
拖链长度 = S/2+K2
长行程——滑动（最长50米）
在此情况下，拖链上层通过导槽在下层上滑动。我们建议由我们的技术人员为您的此类系统进行项目规划。 对于行程在2,0m到5,0m之间的，我们建议使用更大的架空拖链
A1 = 移动端
A2 = 固定端
A3 = 带滑轨的导槽
A4 = 无滑轨的导槽
A5 = 导槽总长度
