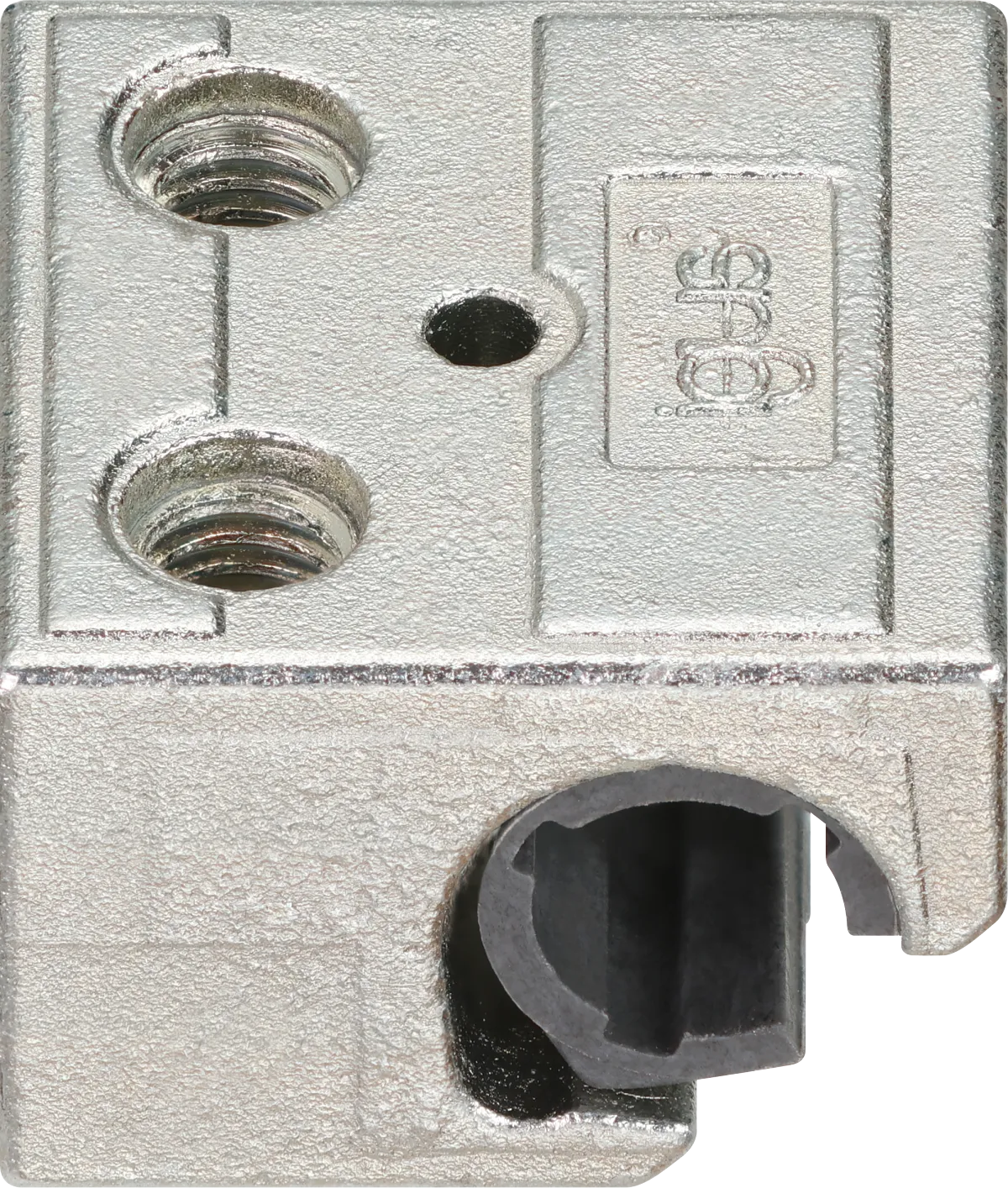

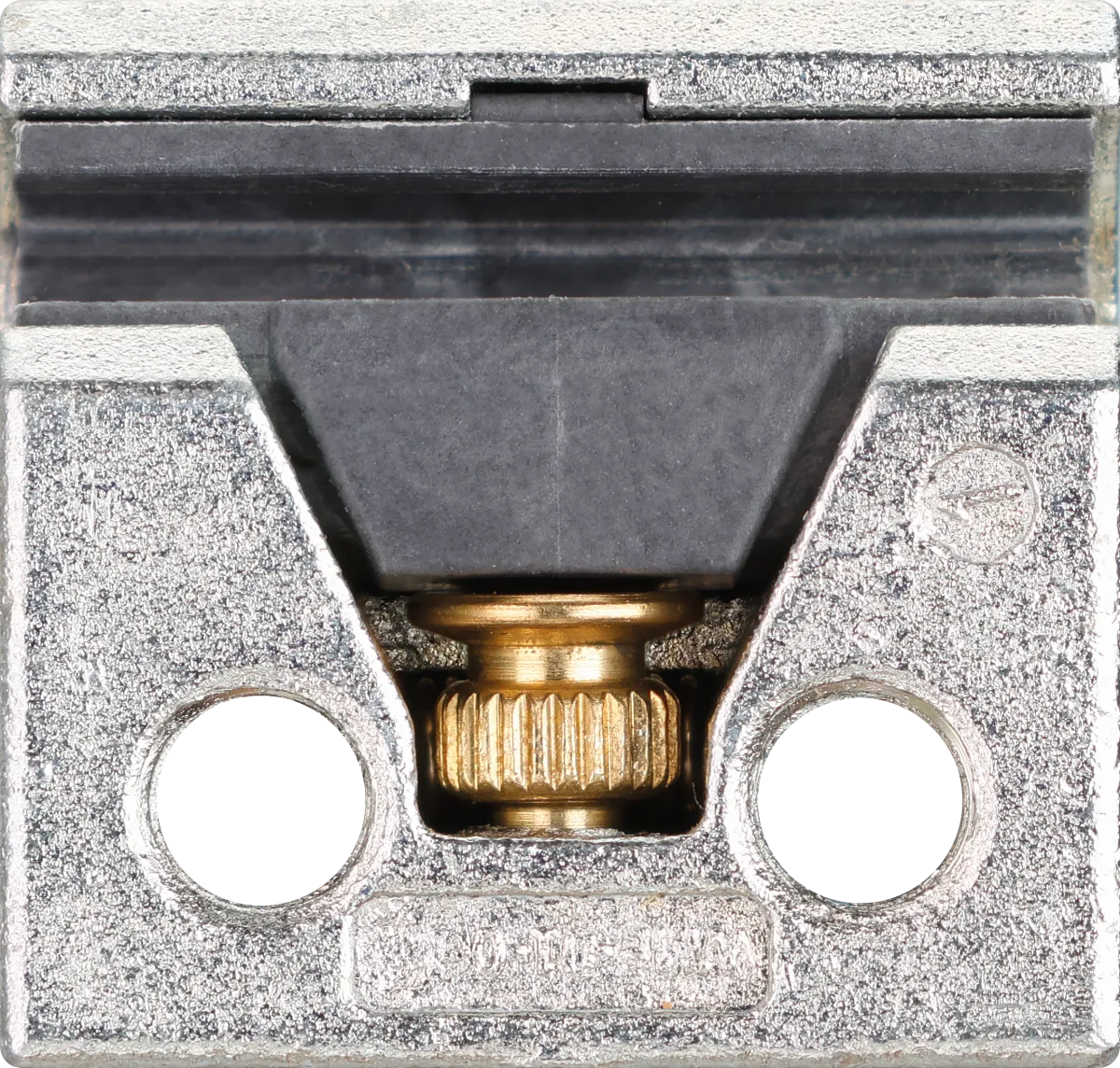

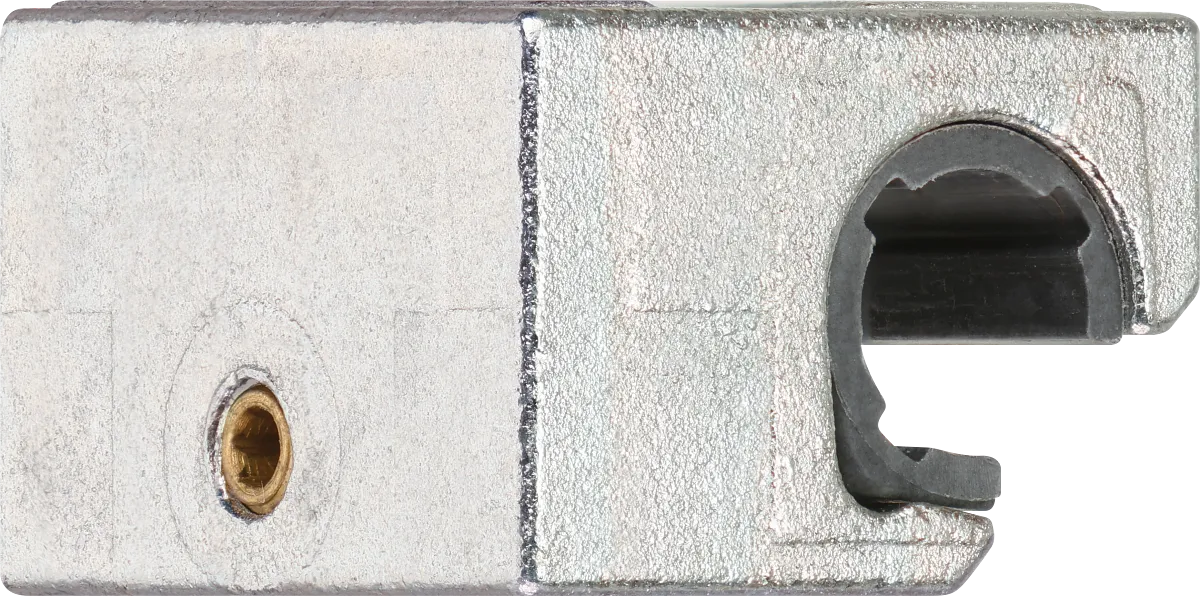

drylin® W 直线滑动基座轴承 WJ200UME-01

drylin_Baukasten_Video_W_WW_Zusammenbau_Schlitten_a911619e01

DRL_VID_drylin_t_change_long_new_CN_1_12aa547ebc

标准和认证

主要优势

材质：压铸锌
滑动元件材料：iglidur® J200

产品代码

WJ200UME-01-06

安装尺寸

06

浮动式轴承

无

预紧基座 [N]

200

3_DP_GEN_online_tools_CAD_database_online_37_CN_1_70813f7e8e

可查看、免费下载目录产品的2D图纸和3D模型

尺寸

收起

7cc7979f-e4de-49b1-baf2-0ba5a1e21651-origin-Zg_WJUME_2

浮动式轴承

无展开收起

A3 [mm]

4.5 展开收起

B [mm]

18 展开收起

C1 [mm]

19 展开收起

C3 [mm]

10 展开收起

H [mm]

14 展开收起

SW [mm]

1.5 展开收起

G1 [mm]

18 展开收起

螺纹K2

M4 展开收起

一般性能

收起

安装尺寸

06 展开收起

设计

圆轨展开收起

材料

压铸锌展开收起

Material

压铸锌展开收起

Anti-Reflex

机械性能

收起

静载荷Coy [N]

200 展开收起

静载荷Coz+ [N]

200 展开收起

静载荷Coz- [N]

140 展开收起

预紧基座 [N]

200 展开收起

销售咨询

价格明细

￥98.12

批量采购享单价折扣

查看阶梯定价

购买数量（个）

产品单价

￥86.83 /个

不含税

总价

￥86.83

不含税

税额(税率13.00%)

+ ￥11.29

总价

￥98.12

含税
