drylin® RJUM-06长型带铝合金座直线轴承

DRL_VID_drylin_t_change_long_new_CN_1_12aa547ebc

标准和认证

dimensions_identical_to_linear_ball_bearings_drylin_r

主要优势

设计: 封闭带座直线轴承，长设计
滑动元件材料: iglidur® J
基座材料: 硬质阳极氧化铝

产品代码

RJUM-06-12

Ø d1 [mm]

12

3_DP_GEN_online_tools_CAD_database_online_37_CN_1_70813f7e8e

可查看、免费下载目录产品的2D图纸和3D模型

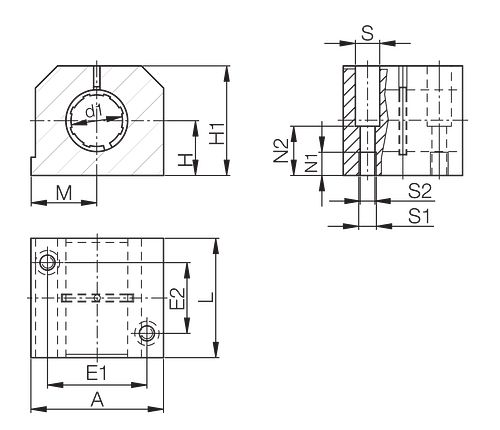

尺寸

收起

35e66410-bcd9-419c-9a45-35078de1bb15-origin-Zg_drylinR_RJUM-06

Ø d1 [mm]

12 展开收起

H-螺栓 [mm]

18 展开收起

H1 [mm]

35 展开收起

S1

M5 展开收起

M [mm]

21.5 展开收起

E1 [mm]

32 展开收起

E2 [mm]

23 展开收起

A [mm]

43 展开收起

Ø S [mm]

8 展开收起

L [mm]

39 展开收起

生产和安装公差

收起

E1公差

±0.15 mm 展开收起

E2公差

±0.15 mm 展开收起

一般性能

收起

基座材料

阳极氧化铝展开收起
