chainflex®高柔性动力电缆CF37.D
- 用于极高的应用要求
- 外护套：TPE
- 抗水解和微生物
- 无卤素
- 无硅
- 防紫外线：高
- 耐油（符合DIN EN 60811-404标准），耐有机油（符合VDMA 24568标准，第8章S-MB，经DEA测试）
- 不含PVC
- CFRIP®
- chainflex®等级：7.6.4.2
产品代码
芯数及截面积
一般性能
收起
芯数及截面积
4G10 收起
最大外径(d) [mm]
16.5 收起
重量 [kg/km]
503 收起
铜含量 [kg/km]
407 收起
动态信息
收起
拖链内移动最小弯曲半径（系数） [x d]
7.5 收起
拖链内移动最小弯曲半径 [mm]
123.75 收起
非拖链内移动最小弯曲半径（系数） [x d]
6 收起
固定铺设最小弯曲半径（系数） [x d]
4 收起
拖链内移动使用温度范围
-35 °C至+90 °C 收起
非拖链内移动使用温度范围
-50 °C 至 +90 °C (按照标准 EN 60811-504) 收起
固定铺设使用温度范围
-55 °C 至 +90 °C (按照标准 DIN EN 50305) 收起
架空最大速度 [m/s]
10 收起
滑行最大速度 [m/s]
6 收起
最大加速度 [m/s²]
80 收起
电气参数
收起
额定电压
600/1.000V (according to DIN VDE 0298-3) 收起
UL额定电压 [V]
1000 收起
测试电压
4000V (根据DIN EN 50395) 收起
20 °C时最大导体电阻[Ω/km]
1.91 收起

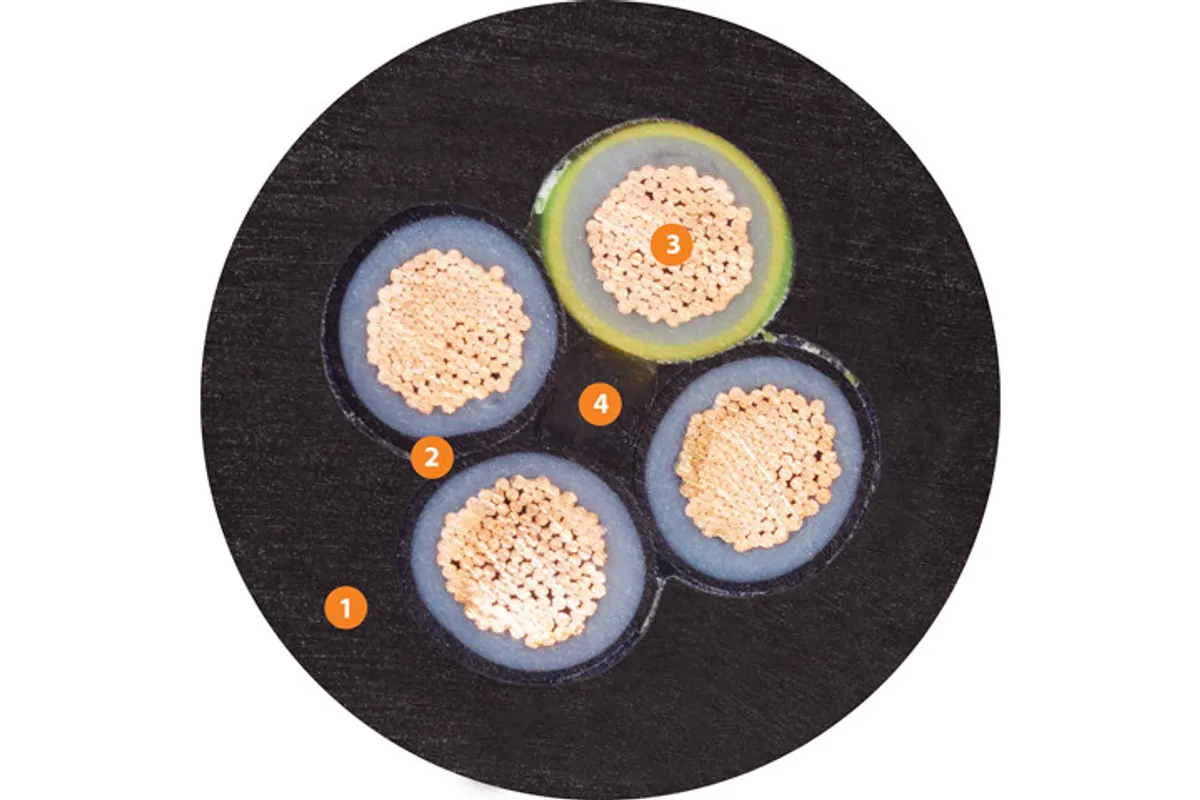

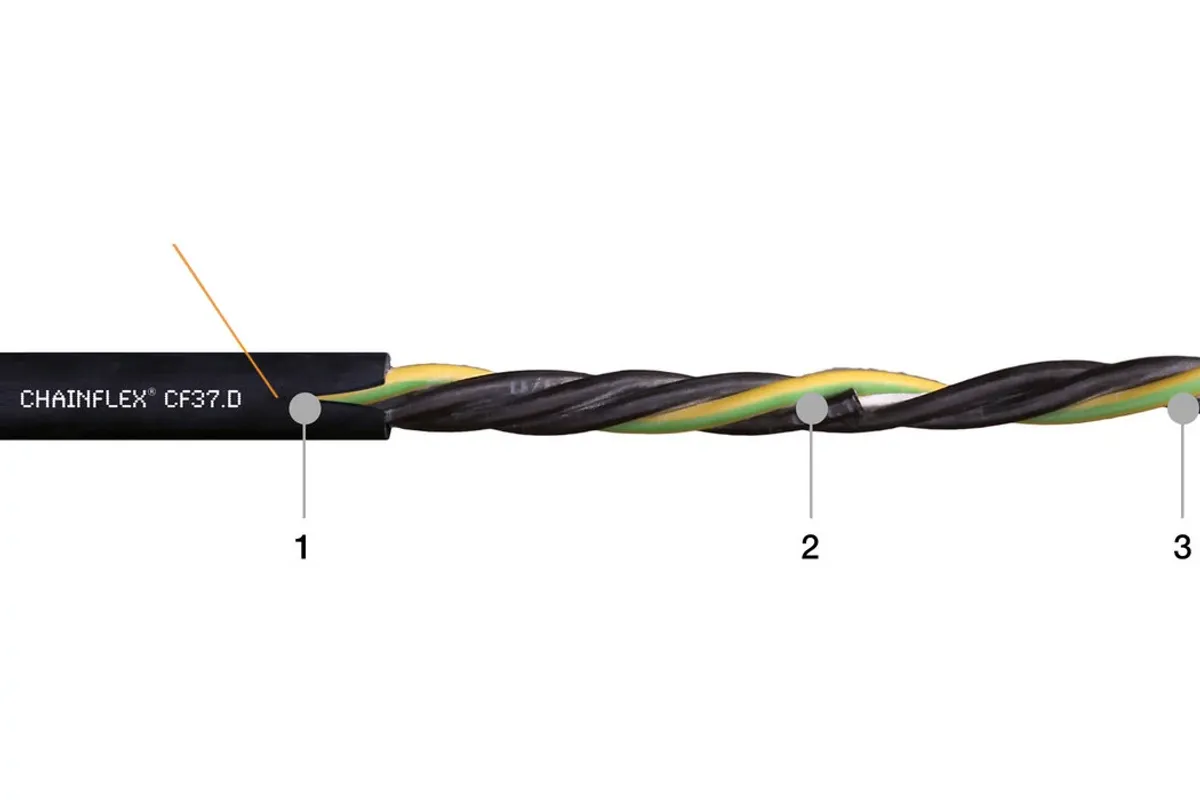

电缆结构
收起
导体
细铜线先编织成束然后绞合在一起 收起
绝缘材料
高机械性能的低电容XLPE混合物 收起
芯线组1
4G10 收起
外护套
低粘性的，TPE基混合物，特别耐磨损且具有高度的灵活性，适用于拖链 收起
外护套颜色
乌黑色 (类似于RAL 9005) 收起
CFRIP®
电缆剥开速度更快：剥线条在外护套下 收起
特性和认证
收起
抗UV
高 收起
耐油性
耐油（符合DIN EN 60811-404标准), 还耐生物油（符合VDMA 24568标准第8章S-MB,经DEA检测），Class 4 收起
无硅
不含腐蚀性的硅（符合PV 3.10.7 – 1992标准） 收起
无卤素
符合DIN EN 60754标准 收起
不含聚四氟乙烯
The design of these products does not contain PTFE 收起
UL认证
证书号码No.B129699：“易格斯提供的36个月chainflex电缆质保和使用寿命在线计算服务，建立在每年进行的20亿次循环测试的基础上” 收起
REACH
符合 (EC) No. 1907/2006 (REACH) 标准 收起
无铅
符合2011/65/EU (RoHs-II/RoHS-III) 标准 收起
无尘室
符合 ISO Class 1 标准。本系列外护套材料与 CF9.15.07 一致，电缆材料经 IPA 检测，符合 DIN EN ISO 14644-1 标准。 收起
Dry cleanroom
按 DIN EN ISO 14644-1 标准在干式无尘室中测试 收起
DESINA
符合VDW，DESINA标准 收起
CE
符合2014/35/EU标准 收起
