chainflex®高柔性伺服电缆CF27.D
- 用于极高的应用要求
- 外护套：PUR
- 耐油（符合DIN EN 50363-10-2标准）
- 无卤素
- 无硅
- 阻燃
- 海上平台
- 耐冷却剂
- 抗水解和微生物
- 总屏蔽
- 不含PVC
- CFRIP®
- chainflex®等级：6.5.3.1
产品代码
芯数及截面积
一般性能
收起
驱动技术系统
B&R 收起
芯数及截面积
(4G0.75+2x(2x0.34)C)C 收起
最大外径(d) [mm]
12.5 收起
重量 [kg/km]
196 收起
铜含量 [kg/km]
109 收起
动态信息
收起
拖链内移动最小弯曲半径（系数） [x d]
7.5 收起
拖链内移动最小弯曲半径 [mm]
93.75 收起
非拖链内移动最小弯曲半径（系数） [x d]
6 收起
固定铺设最小弯曲半径（系数） [x d]
4 收起
拖链内移动使用温度范围
-25 °C至+80 °C 收起
非拖链内移动使用温度范围
-40 °C 至 +80 °C (按照标准 EN 60811-504) 收起
固定铺设使用温度范围
-50 °C 至 +80 °C (按照标准 DIN EN 50305) 收起
架空最大速度 [m/s]
10 收起
滑行最大速度 [m/s]
5 收起
最大加速度 [m/s²]
80 收起
电气参数
收起
额定电压
600/1.000V (according to DIN VDE 0298-3) 收起
UL额定电压 [V]
1000 收起
测试电压
4000V (根据DIN EN 50395) 收起

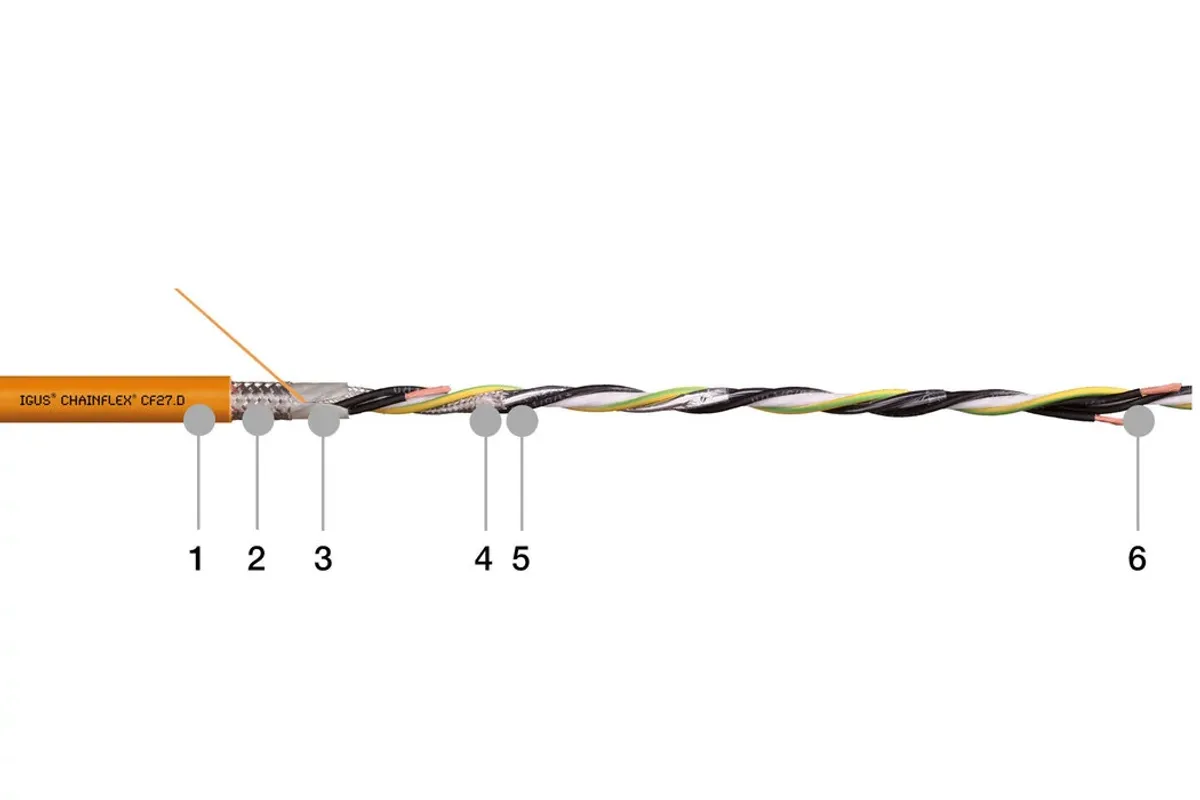

电缆结构
收起
导体
高抗弯强度的精细裸铜多股线 (符合 DIN EN 60228 标准) 收起
绝缘材料
高机械性能的低电容XLPE混合物 收起
芯线结构
动力导线和控制对线以短节距围绕高强度的中心线绞合在一起 收起
芯线组1
4G0.75 收起
芯线组2
2x(2x0.34)C)C 收起
单元屏蔽
高抗弯强度的镀锡铜丝编织屏蔽层 收起
内护套
TPE 混合物，适用于拖链 收起
总屏蔽
高抗弯强度的镀锡铜丝编织屏蔽层。线性覆盖率70%，光学覆盖率90% 收起
外护套
低粘性、无卤、高耐磨PUR混合物，适用于拖链（符合DIN EN 50363-10-2）的要求 收起
外护套颜色
淡橙色（类似于RAL 2003） 收起
CFRIP®
电缆剥开速度更快：剥线条在内护套下 收起
特性和认证
收起
抗UV
中 收起
耐油性
耐油（符合DIN EN 50363-10-2标准), Class 3 收起
海上平台
抗MUD 符合 NEK 606 - 2018 标准 收起
阻燃
根据IEC 60332-1-2 FT1，VW-1 收起
无硅
不含腐蚀性的硅（符合PV 3.10.7 – 1992标准） 收起
无卤素
符合DIN EN 60754标准 收起
不含聚四氟乙烯
产品设计不含PTFE 收起
UL认证
证书编号V293650："igus易格斯的4年chainflex电缆质保承诺和使用寿命计算器基于每年20亿次运动循环的测试" 收起
NFPA
符合 NFPA 79-2018 标准 第 12.9 章节 收起
DNV
型式准入证书No. TAE00003XA 收起
REACH
符合(EC) No. 1907/2006 (REACH)标准 收起
无铅
符合2011/65/EU (RoHs-II/RoHS-III) 标准 收起
无尘室
符合 ISO Class 1 标准。本系列外护套材料与CF77.UL.05.12.D 一致，电缆材料经 IPA 测试，符合 DIN EN ISO 14644-1 标准 收起
Dry cleanroom
按 DIN EN ISO 14644-1 标准在干式无尘室中测试 收起
DESINA
符合VDW，DESINA标准 收起
CE
符合2014/35/EU标准 收起
