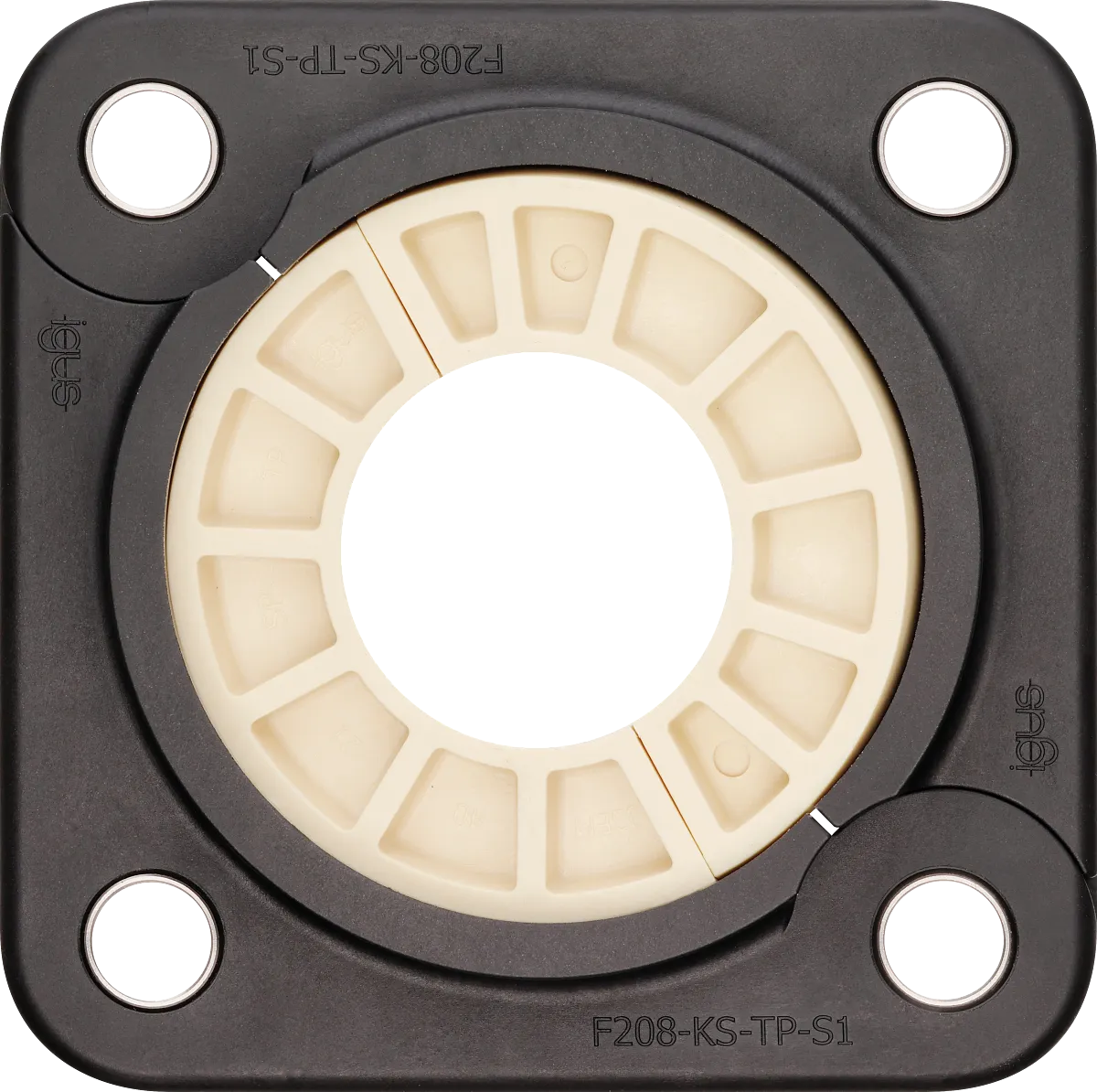

剖分式 四孔法兰轴承，含球面轴承，结构紧凑
- 由 igumid G 材料制成的分体式塑料基座
- 由 iglidur J3 制成的剖分式球面轴承
- 安装孔距：82.75 mm
- 可直接在轴上进行快速安装，减少停机时间
- 免润滑且免维护
- 重量比同类金属轴承更轻
- 耐脏污
产品代码
Ø d1 [mm]
球体材料
调心球体生产工艺
Adjusting ring included
尺寸
收起
Ø d1 [mm]
30 收起
m [mm]
82.8 收起
A1 [mm]
16.2 收起
Ag [mm]
29 收起
b4 [mm]
21 收起
h1 [mm]
16 收起
N [mm]
12 收起
R [mm]
16.1 收起
h [mm]
115 收起
生产和安装公差
收起
推荐轴公差
h9 收起
推荐轴粗糙度
0.1-0.3 μm 收起
一般性能
收起
球体材料
iglidur® J3 收起
最大摆动角度 [°]
16 收起
重量 [g]
234.94 收起
机械性能
收起
最大轴向静态负载，短期 [N]
1500 收起
最大轴向静态负载，长期 [N]
750 收起
最大径向静态负载，短期 [N]
9500 收起
最大径向静态负载，长期 [N]
4750 收起
孔最大紧固扭矩 [Nm]
100 收起
最大摆动角度 [°]
16 收起
安装限位环后最大摆动角度 [°]
28 收起
