plane-chain用于自动化长行程供能与数据保护的创新方案
创新导槽系统，保障侧倒安装拖链的安全性。

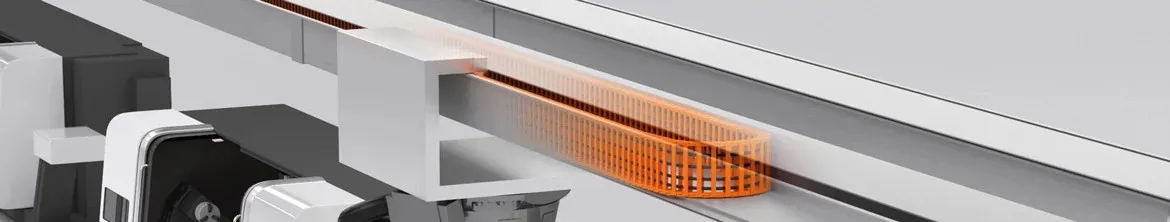

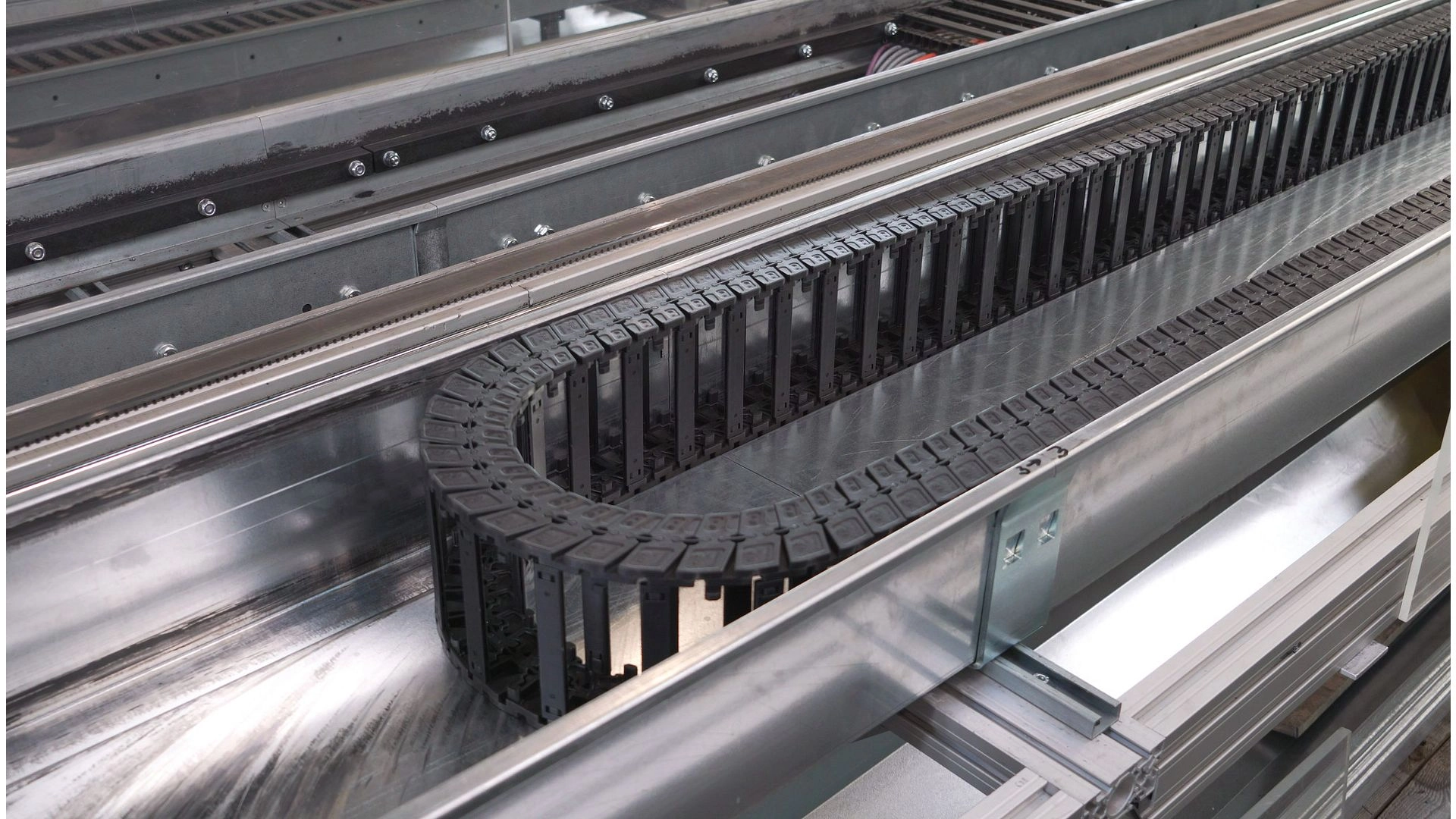

在汽车行业中，无论是线性机器人、龙门架还是第七轴工业机器人，均需可靠的能源与数据供应。igus 推出的新型侧倒安装拖链系统plane-chain 专为此类需求设计。该系统通过特殊导槽侧装引导拖链，拖链平躺运行，显著降低安装高度，节省空间。
- 低安装高度，节省空间
- 拖链侧倒，提升安全性
- 降低运行噪音

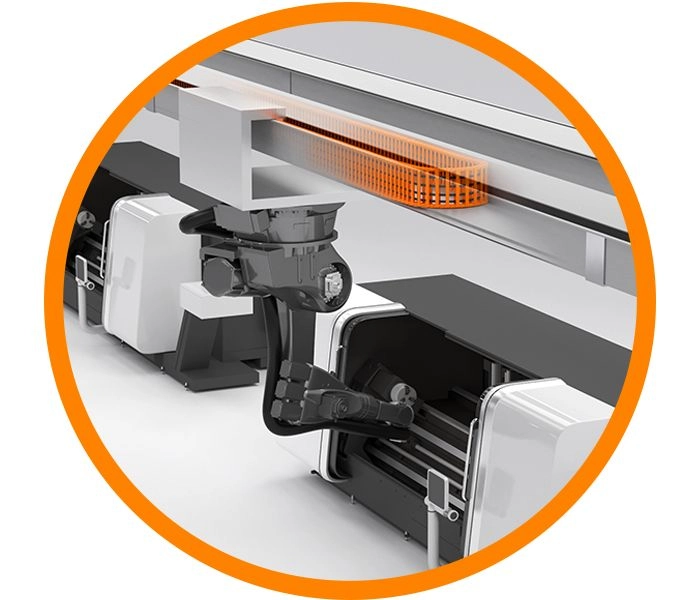

- 典型应用场景：龙门架、线性机器人、第七轴机器人、起重机
[设计研究]——长行程安全引导

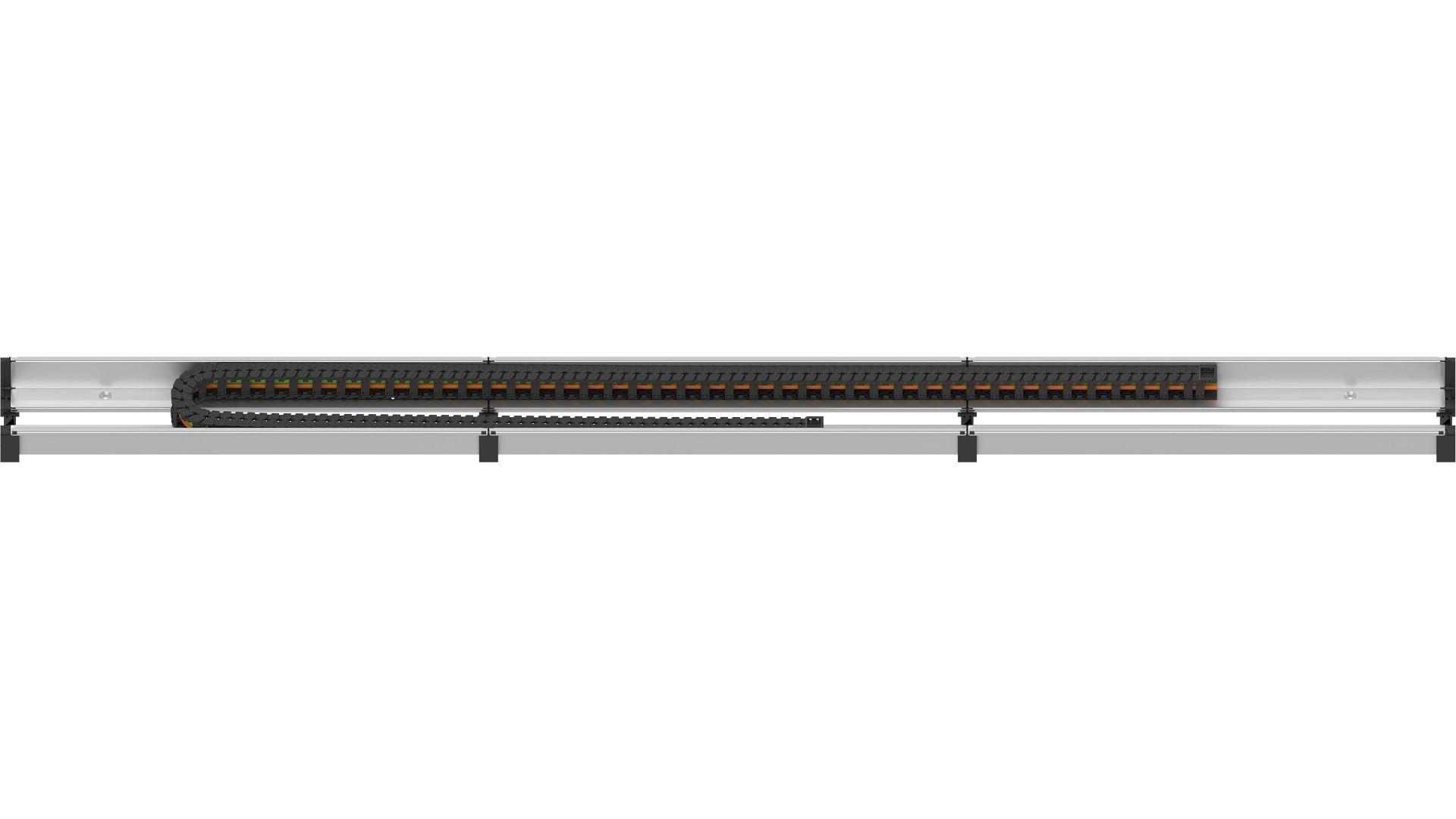

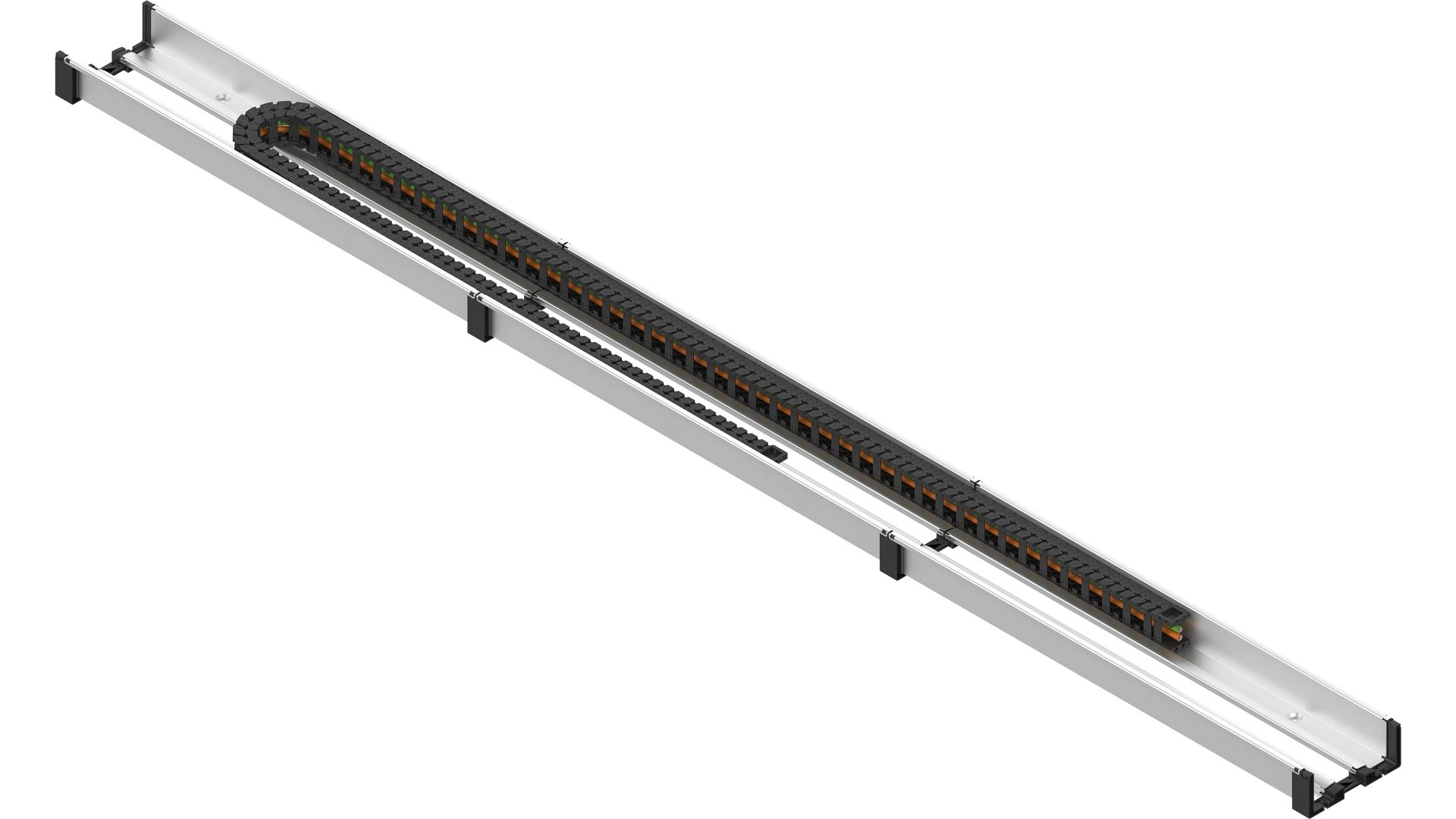

plane-chain mini

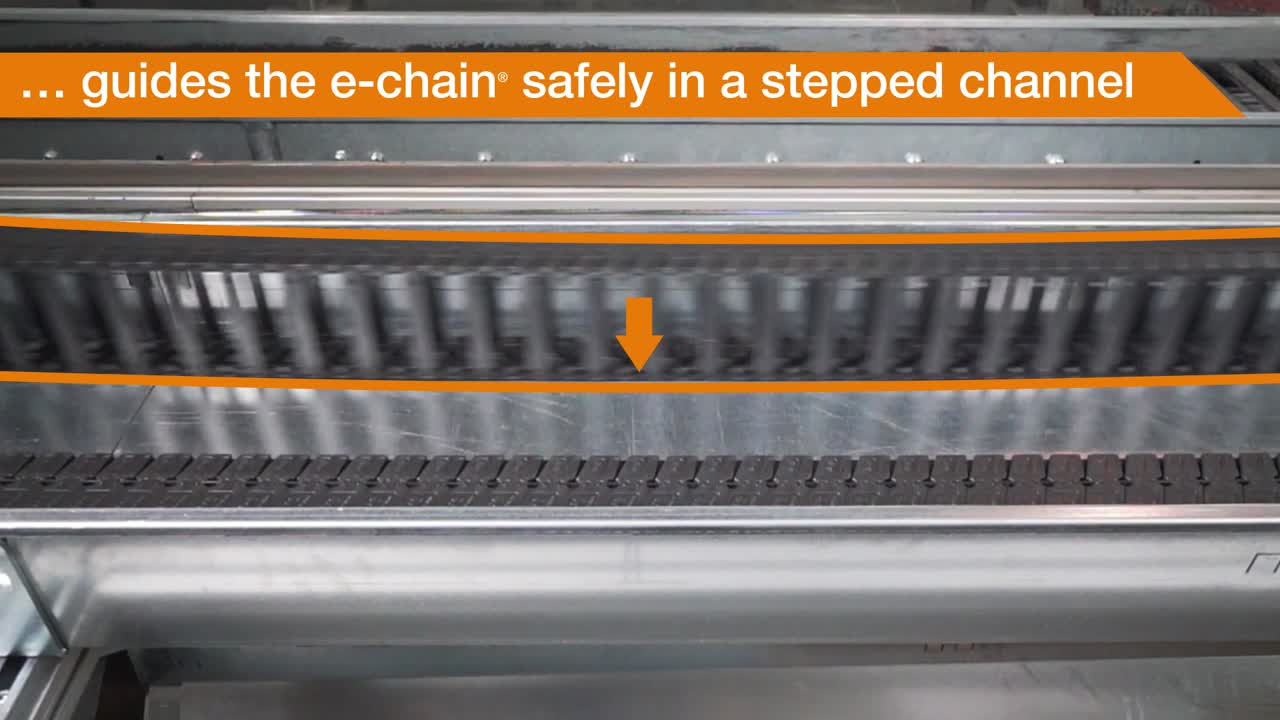

即使在超长行程中，plane-chain也能安全引导侧倒拖链。其设计包括两侧导槽、活动端和固定端。通过略微抬高链节弯曲半径，拖链可在移动过程中平稳切换导槽。该系统采用扁平化设计，调整便捷，运行顺滑。
 |  |
精进技术 | 降低成本 |
|
|
 |  |
测试结果 | 可持续性 |
|
|

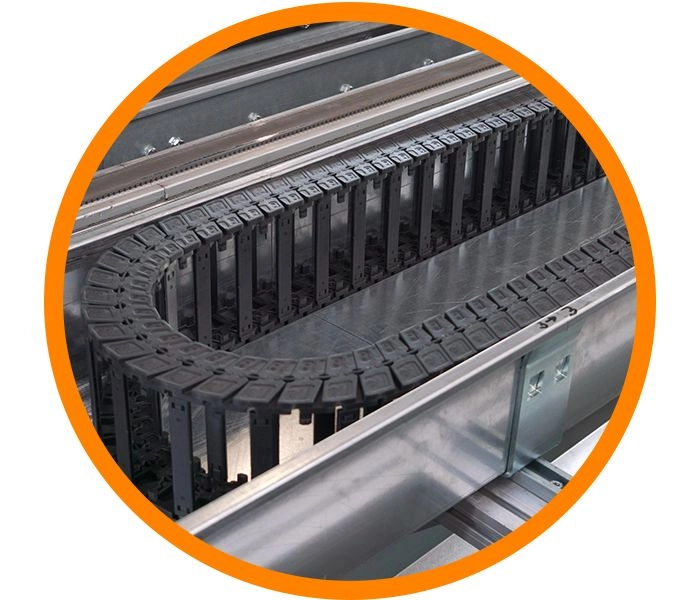

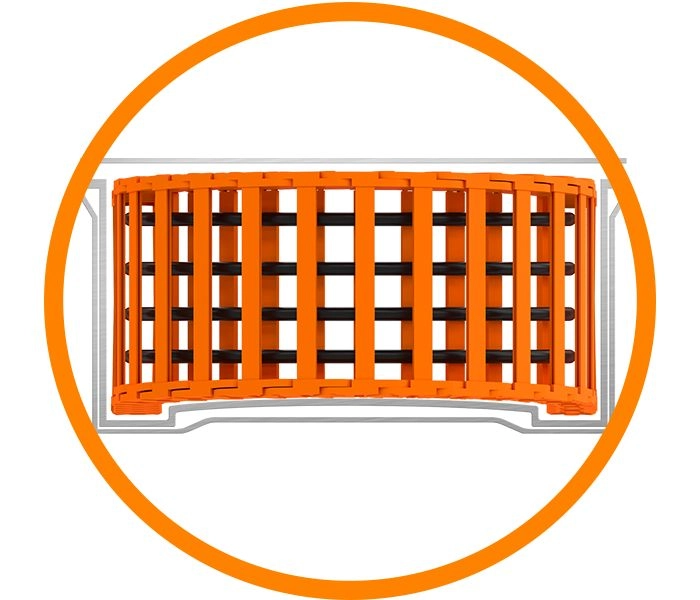

导槽凸面设计，确保 E6 系列拖链稳定运行于双凹槽。低摩擦不锈钢导槽显著延长使用寿命。导槽外可选特殊塑料绝缘层，有效降噪。轻量化组件设计，便于安装，例如可轻松挂载于天花板，适配线性机器人等应用场景。
- 1、E6系列拖链
- 2、导槽
- 可以使用 E6 模块化系统中的所有拖链
- 30 - 600 毫米高
- 180 - 1,200 毫米宽
最高运行速度可达 8 米/秒
plane-chain 长达 50 米
