igubal®杆端轴承RA系列

主要优势

金属基座: 与igumid® G材料的基座相比，抗拉强度提高5倍

耐磨性是金属轴承的10倍

寿命更长

高精度内圈公差H7

免润滑

igus®标准型产品，无最小起订量，无需额外配件

快速交货

基座：304不锈钢

衬圈：iglidur® J 或igumid® G

球体：30Cr13不锈钢

螺纹：内/外螺纹，左/右旋

内螺纹


产品型号	衬圈	d H7	B	C1	d3	W	L3	d2	h1	L4	d4	d5	动态负载N	静态负载N	重量g
KBRM-05-J-ES-RA	iglidur® J	5	8	7	M5X0.8	10	11	18	27	36	9	12	910	1300	20
KBRM-06-J-ES-RA		6	9	7.5	M6X1	10	12	20	30	40	10	13	1260	1800	23.5
KBRM-08-J-ES-RA		8	12	9.5	M8X1.25	13	16	24	36	48	12.5	16	1890	2700	40
KBRM-10-J-ES-RA		10	14	11.5	M10X1.5	16	20	30	43	57	15	19	2800	4000	74
KBRM-12-J-ES-RA		12	16	12.5	M12X1.75	18	22	34	50	66	17.5	22	3780	5400	108
KBRM-16-J-ES-RA		16	21	15.5	M16X2	24	28	42	64	85	22	27	5600	8000	213
KBRM-05-ES-RA	igumid® G	5	8	7	M5X0.8	10	11	18	27	36	9	12	800	1600	20
KBRM-06-ES-RA		6	9	7.5	M6X1	10	12	20	30	40	10	13	900	1800	23.5
KBRM-08-ES-RA		8	12	9.5	M8X1.25	13	16	24	36	48	12.5	16	1350	2700	40
KBRM-10-ES-RA		10	14	11.5	M10X1.5	16	20	30	43	57	15	19	2520	5040	74
KBRM-12-ES-RA		12	16	12.5	M12X1.75	18	22	34	50	66	17.5	22	3456	6912	108
KBRM-14-ES-RA		14	19	14.5	M14X2	21	25	38	57	75	20	25	5436	9072	156
KBRM-16-ES-RA		16	21	15.5	M16X2	24	28	42	64	85	22	27	5760	11520	213
KBRM-18-ES-RA		18	23	17.5	M18X1.5	27	32	46	71	94	25	31	7128	14256	285
KBRM-20-ES-RA		20	25	18.5	M20X1.5	30	33	50	77	102	27.5	34	8640	17280	368.5
KBRM-22-ES-RA		22	28	21	M22X1.5	34	37	56	84	111	30	37	10560	21120	520.5
KBRM-25-ES-RA		25	31	23	M24X2	36	42	60	94	124	33.5	42	13200	26400	743.4
KBRM-30-ES-RA		30	37	26	M30X2	41	51	70	110	145	40	51	18000	36000	1115

注：

1、表格中型号为右旋，左旋螺纹型号为KBLM-XX。

2、细牙等特殊要求产品详询igus销售。

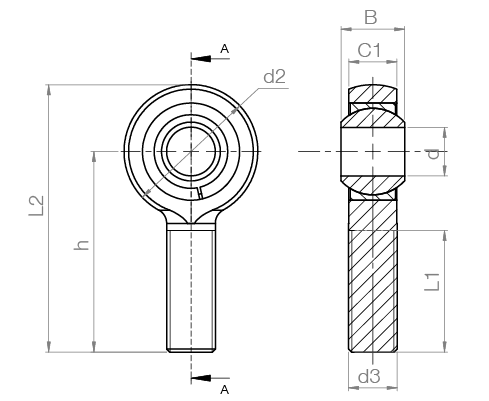

外螺纹

产品型号	衬圈	d H7	B	C1	d3	L1	d2	h	L2	动态负载N	静态负载N	重量g
KARM-05-J-ES-RA	iglidur® J	5	8	7	M5X0.8	19	18	33	42	800	1600	15
KARM-06-J-ES-RA		6	9	7.5	M6X1	22	20	36	46	900	1800	18
KARM-08-J-ES-RA		8	12	9.5	M8X1.25	25	24	42	54	1350	2700	32
KARM-10-J-ES-RA		10	14	11.5	M10X1.5	29	30	48	62	2520	5040	61
KARM-12-J-ES-RA		12	16	12.5	M12X1.75	33	34	54	70	3456	6912	91
KARM-16-J-ES-RA		16	21	15.5	M16X2	40	42	66	87	5600	8000	195
KARM-05-ES-RA	igumid® G	5	8	7	M5X0.8	19	18	33	42	800	1600	15
KARM-06-ES-RA		6	9	7.5	M6X1	22	20	36	46	900	1800	18
KARM-08-ES-RA		8	12	9.5	M8X1.25	25	24	42	54	1350	2700	32
KARM-10-ES-RA		10	14	11.5	M10X1.5	29	30	48	62	2520	5040	61
KARM-12-ES-RA		12	16	12.5	M12X1.75	33	34	54	70	3456	6912	91
KARM-14-ES-RA		14	19	14.5	M14X2	38	38	60	78	5436	9072	143
KARM-16-ES-RA		16	21	15.5	M16X2	40	42	66	87	5760	11520	195
KARM-18-ES-RA		18	23	17.5	M18X1.5	44	46	72	95	7128	14256	260
KARM-20-ES-RA		20	25	18.5	M20X1.5	47	50	78	103	8640	17280	350
KARM-22-ES-RA		22	28	21	M22X1.5	51	56	84	111	10560	21120	500
KARM-25-ES-RA		25	31	23	M24X2	58	60	94	124	13200	26400	720
KARM-30-ES-RA		30	37	26	M30X2	71	70	110	145	18000	36000	1100

注：

1、表格中型号为右旋，左旋螺纹型号为KALM-XX。

2、细牙等特殊要求产品详询igus销售。
