拖链系统用于狭小空间的伸缩吊臂中的罐车

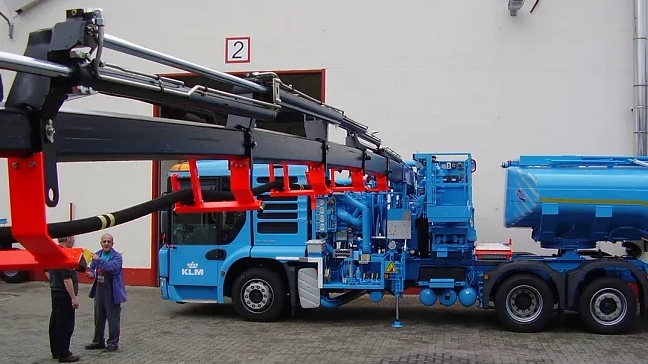

易格斯拖链与高柔性电缆，应用于机场加油车的伸缩吊臂车中。

这类车辆为全球各地机场的飞机提供加油服务。为满足不同机型的加油需求，吊臂需具备高度灵活的升降与伸缩调节能力，同时还需支持旋转功能；此外，吊臂还需以尽可能节省空间的方式收纳于车辆本体。在各种天气条件下，易格斯轻量化且高柔性的拖链均能精准引导压力电缆与控制电缆，直至加油接头位置。

项目简况：

所需产品：E2/000 系列拖链、chainflex® 控制电缆

核心要求：可应用于狭小安装空间的引导高柔性电缆解决方案

所属行业：航空航天领域

客户收益：E2系列拖链不仅适配狭小空间，还兼具高结构强度、低噪音与使用寿命长的优势；与拖链特性相匹配，chainflex电缆同样支持小弯曲半径，并具备高柔性特点。

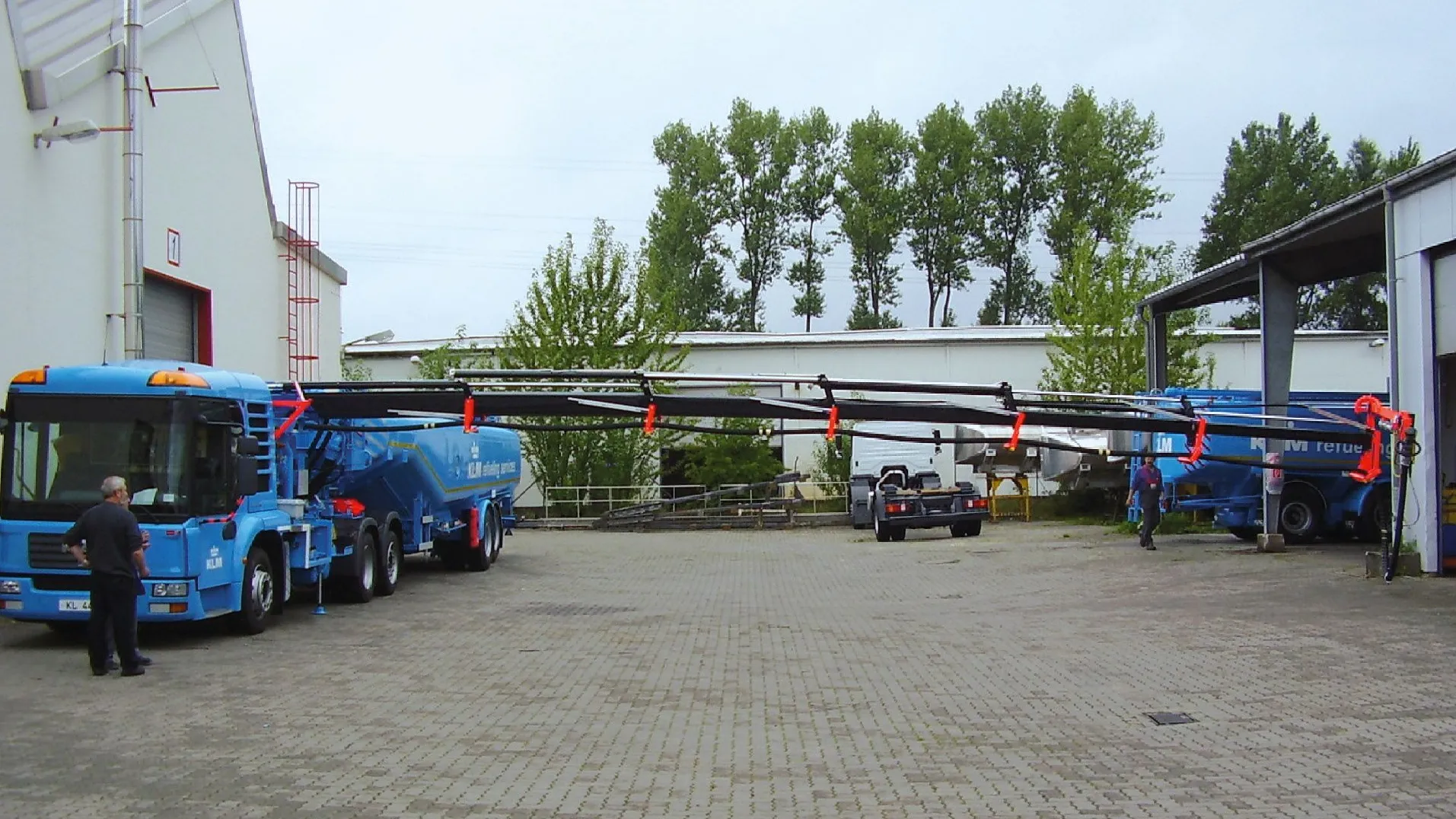

KAR Kunz 航空加油有限公司是一家专业制造商，专注生产具备油罐式与管线式加油功能的机场加油车。之前，该类特种车辆上的软管与电缆普遍采用无导向式安装方式。这款加油车上搭载了一台六级伸缩吊臂，该吊臂的优势在于加油作业时具备极高的灵活性：不仅能精准移动至待加油飞机的加油口位置，还可灵活调节高度与长度，且支持旋转功能，从而实现高效便捷的加油操作。然而，用于电缆导向的标准配置却未能满足KAR公司设计师的预期——这类标准配置仅提供固定宽度规格，且主要用于引导重型液压管。因此，KAR团队亟需一款更优的电缆导向方案：该方案需能跟随灵活运动的吊臂完成所有动作，同时可适配这款高度节省空间的加油车其内部极狭小的安装区域。

此前一直在寻找新型电缆导向方案的 KAR 公司设计师，最终决定采用多组拖链。具体而言，该应用场景中使用的是易格斯E2/000系列拖链，搭配 CF10系列控制电缆及一根气管。这款E2系列拖链方案不仅适配狭小空间，还具备极高的结构强度、低运行噪音与出色的耐用性。

拖链的装配与电缆填充过程也通过多项设计得以简化：例如拖链配备铰链式横杆，内部则采用精巧的分隔片进行分区。与拖链特性相匹配，拖链内置的chainflex电缆同样支持极小弯曲半径，因此能够适配狭小空间内的吊臂场景。
