坚守服务伦敦皇家歌剧院，已长达 25 年
知名剧院在进行灯光桁架改造升级时，再度选用 zig-zag拖链系统

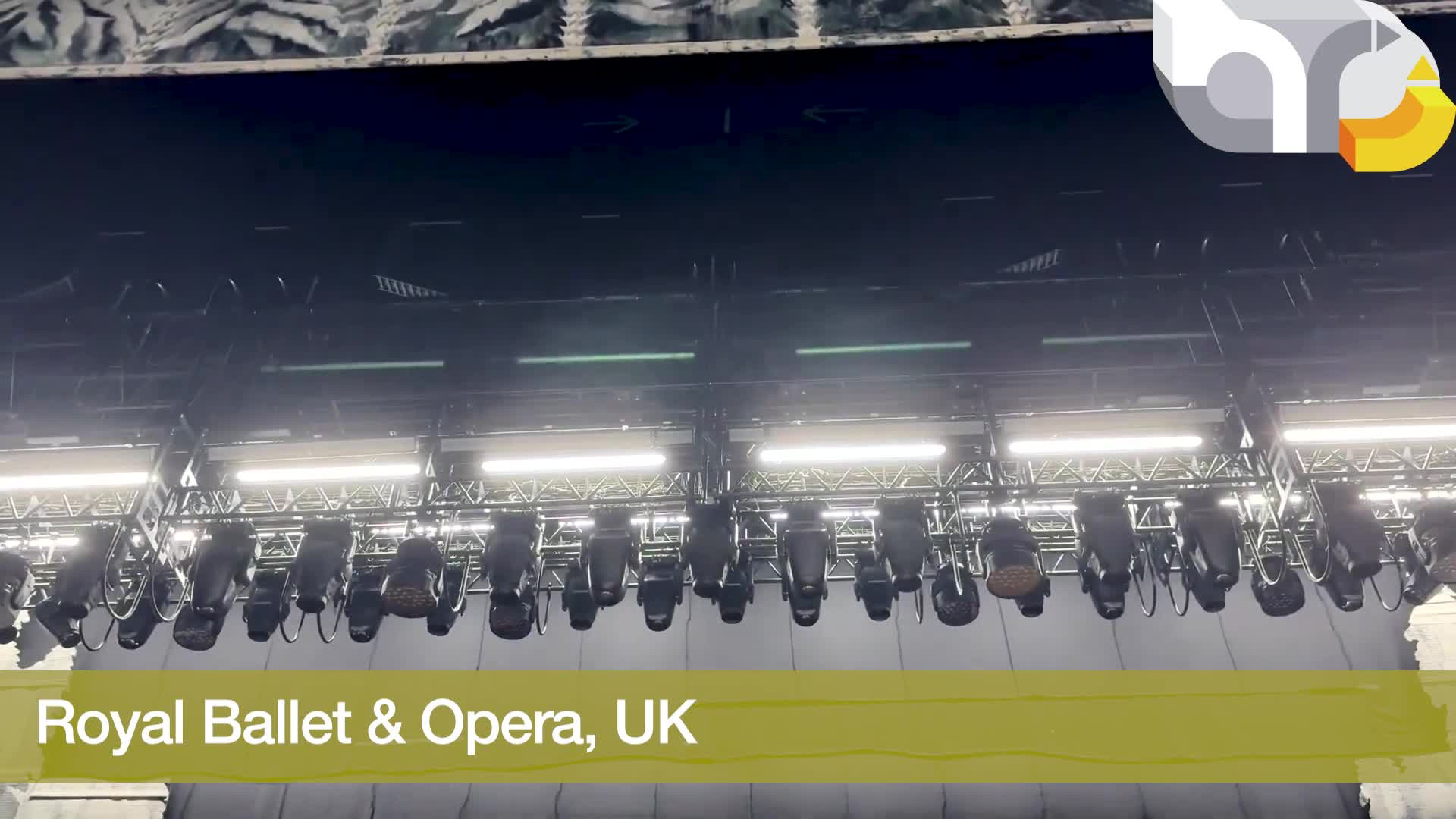

2026年铜奖获奖这是易格斯工程史上的里程碑项目，也是极具代表性的经典案例：1999 年，伦敦皇家芭蕾舞歌剧院委托易格斯为舞台上层机械灯光桁架配套一套节省空间、经久耐用的供能系统。当时采用定制化zig-zag 拖链系统，至今已无故障稳定运行超25年。
2025年剧院进行灯光系统现代化改造，需要全新供能系统，且在负载能力、运行平顺性、自重方面都需要满足全新标准。易格斯团队赶在 2025/26 演出季开幕前，完成新一代zig-zag 拖链的研发与交付。自此，这套系统持续保障每一场演出的平稳有序。
简述
- 所需产品：为新型LED舞台灯光配套全新供能系统及电缆
- 应用要求：设计紧凑，节省空间；运行稳定，持久耐用；轻量化；运行平稳；维护要求低
- 应用行业：舞台技术、舞台机械领域
- 应用成功点：这套新型zig-zag系统为伦敦皇家芭蕾舞歌剧院提供了一套不仅可靠、熟悉，且完美适配日常演出高频高负载工况的供能系统。易格斯所交付的系统为整套预装配系统，包含导向箱、拖链及电缆，可直接现场安装，最大限度保障设备运行可靠性。这一解决方案确保灯光系统长期稳定、无故障运行，为演出保驾护航。同时，通过易格斯Chainge回收计划对旧拖链进行回收再利用，有效提升了剧院的可持续发展表现。
所用的产品

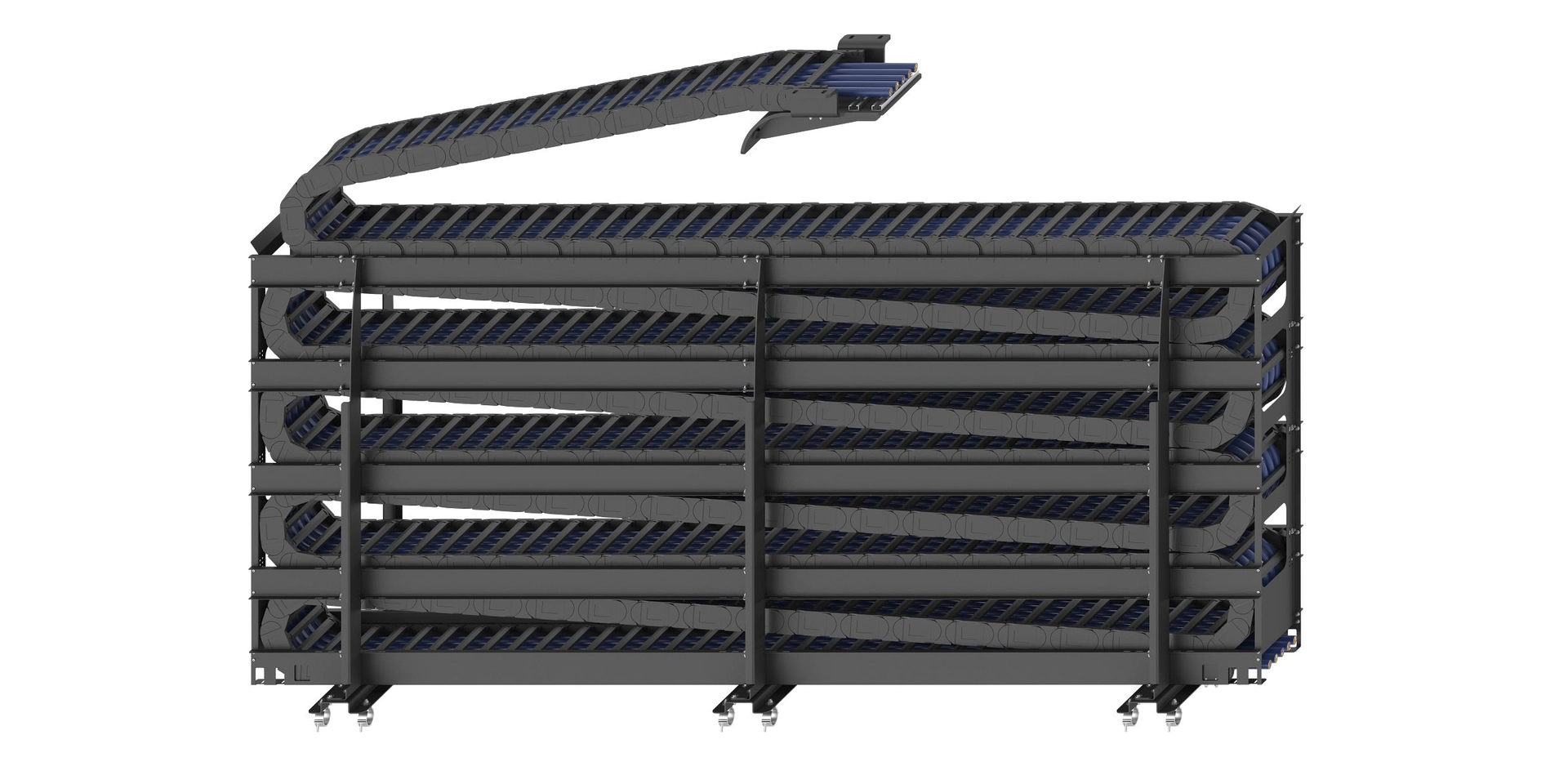

Zig-zag 拖链系统

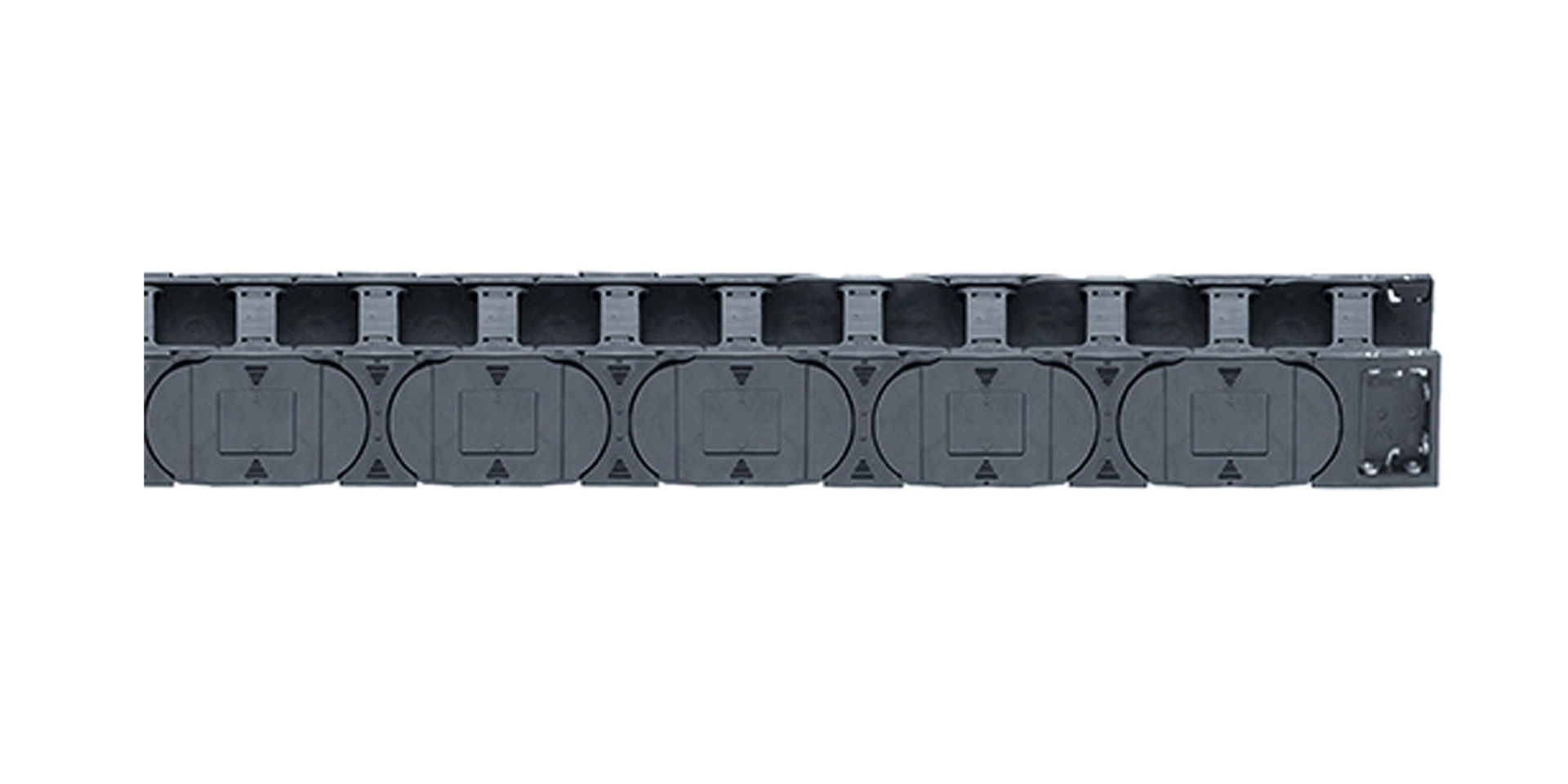

E4.56系列拖链

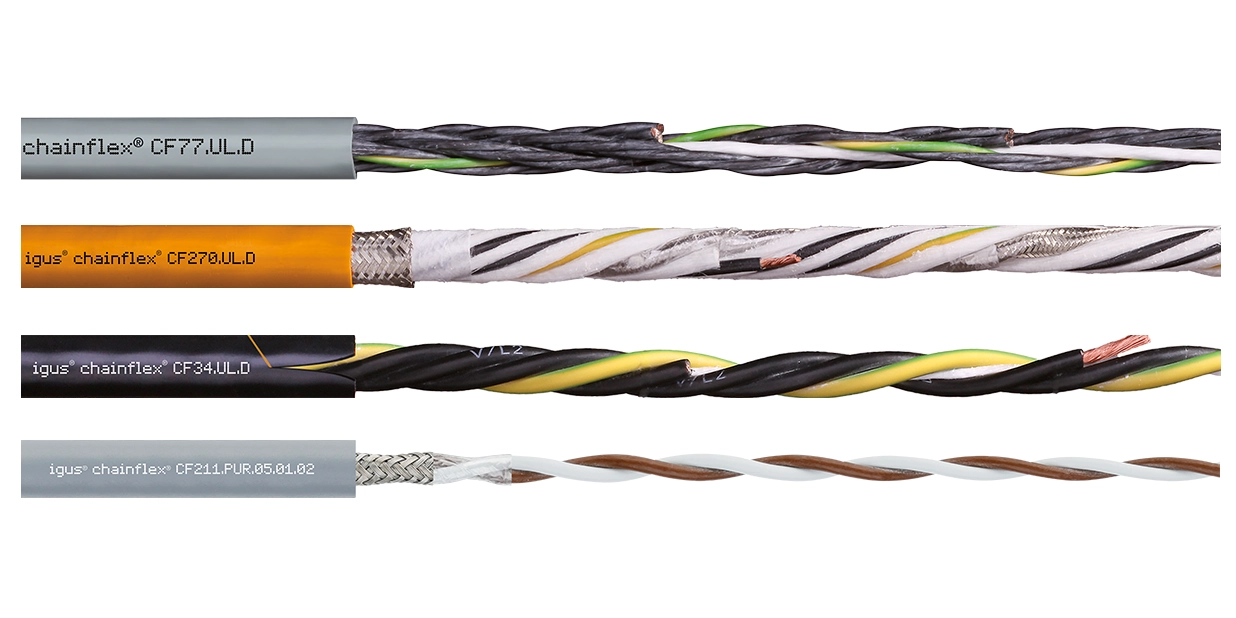

高柔性电缆
背景简述

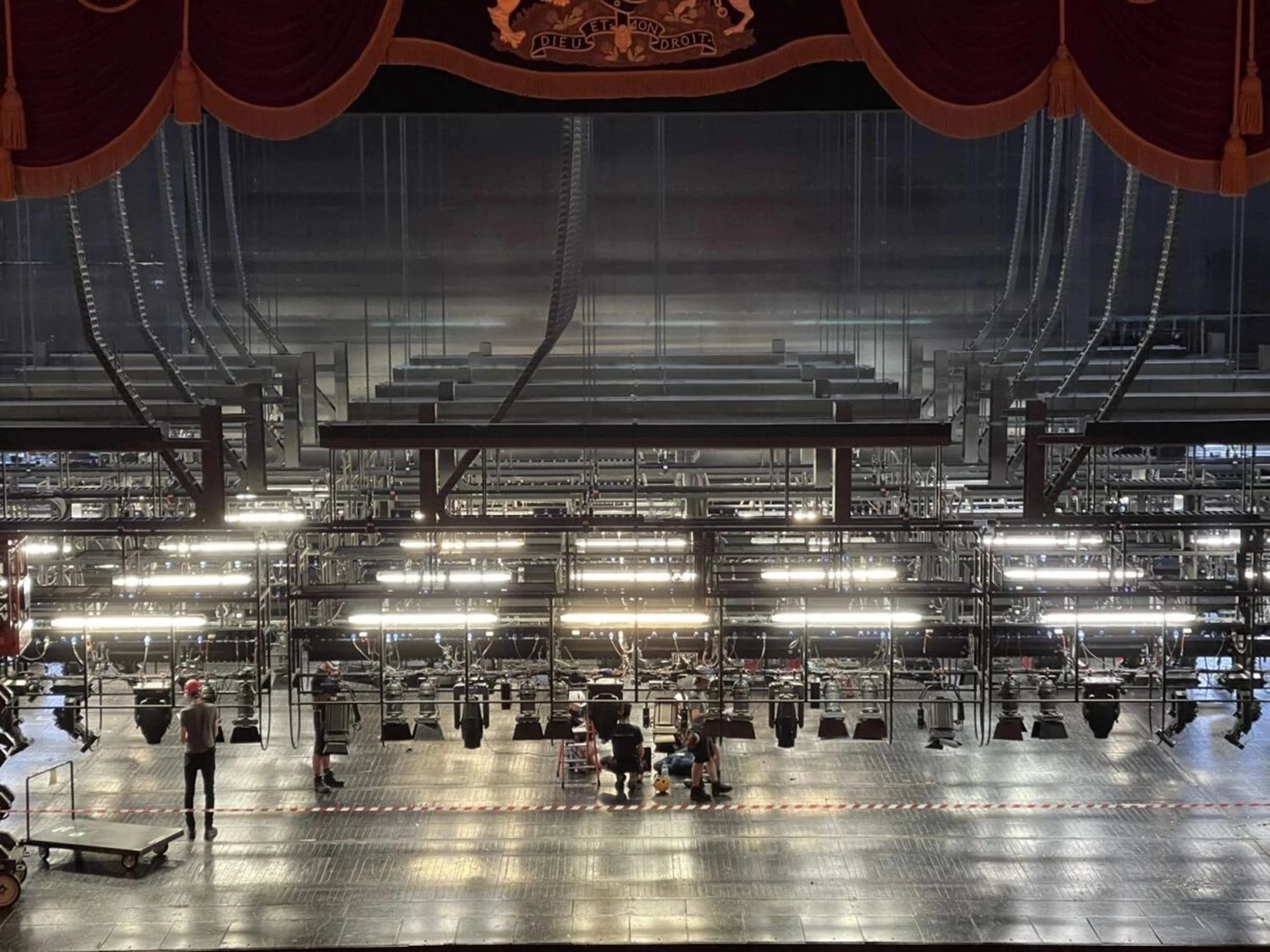

在进行现代化改造之前，伦敦皇家歌剧院的上层舞台机械便已极具视觉冲击力——五排可垂直移动的主梁上，搭载着无数卤素射灯。2000年，易格斯（igus）为其提供了这套定制化zig-zag拖链系统，在主梁垂直移动过程中，为众多电缆提供安全导向，该系统始终保持稳定可靠、无故障运行。
然而，2025年剧院切换至现代化LED灯光技术后，各项要求发生了根本性变化：尽管新型LED灯可节省约90%的能耗，但其重量却显著增加。由于现有悬挂点的承载能力有限，剧院必须研发一套全新、更轻便的支撑结构——配套供能系统也需同步升级。为此，剧院特邀舞台技术专家HOF公司与易格斯项目规划团队携手合作，共同推进改造项目。
剧院的维护与技术革新时间窗口极为紧张：演出季间隙仅有四周时间可用于改造作业。每年9月演出季开幕、帷幕再次升起时，所有设备必须确保平稳运行、万无一失。
应用难点
由 HOF 公司研发、实施并安装的新型灯光卷扬机，目前包含 5 排长度为 21 米的铝制桁架。这些桁架可以最高 250 毫米 / 秒的速度移动，升降高度超过 25 米；每排由 3 个间距较近的部件组成，各部件可独立移动。每个部件均设有承载灯光的下部桁架和负责承重的主承重桁架 —— 而新型拖链系统也正是在此处完成集成安装。
伦敦皇家歌剧院每年举办多达 285 场演出，排练场次同等数量。灯光系统每日从早上 7 点持续运行至夜间 11 点，设备长期不间断工作。因此，供能系统不仅要在持续负载下稳定运行，还必须运行静音、外观隐蔽，避免影响舞台演出效果。
易格斯团队接到供能系统定制任务后，初期也曾考量过其他成熟应用于舞台领域的拖链方案，例如可自动收卷的电动卷盘拖链。但由于本项目电缆敷设量大，可折叠伸缩的Zig-Zag拖链再度成为最优解决方案。
本次改造最大难点集中在自重控制与运行平稳两大指标。Zig-Zag拖链本身会因结构特性产生轻微摆振，而大量且沉重的电缆进一步放大了该现象；初期测试中，设备侧向偏移量最高可达 1 米。经过现场原型机测试，团队确定必须抑制摆振偏移，以保障设备安全、静音运行。与此同时，原有导向箱设计重量为 200 千克，本次改造需将其减重至 150 千克以下。
解决方案
摆锤偏移问题通过采用反向Zig-Zag拖链布置方案得以解决。易格斯团队在科隆总部对缩小比例的方案模型进行了测试，结果显示：摆锤偏移量可控制在 20 毫米以内，这一精度仅能通过高精度激光测量技术检测得出。
同时，我们也实现了导向箱减重 50 公斤的目标：摒弃了原本采用 2.5 毫米厚钢制笼体的设计，将材质更换为铝合金。通过结构力学分析与应力测试，我们进一步去除了多余的材质，最终将导向箱重量控制在 150 公斤以内，完全满足设计要求。
正值8 月安装节点，易格斯按时向剧院交付了 20 套完整的Zig-Zag系统，所有系统均已完成预装配调试，可直接投入使用。这些系统配套 E4.56 系列拖链及专用电缆，其中电缆组件包含专为移动场景设计的高柔性（chainflex）电机线、总线、数据线及光纤，均经过严格测试，适配高频移动需求。
目前，现场部署的拖链系统总重量达 9 吨，总长度超 1 公里，随灯光桁架在 25 米高度范围内上下运行，开合顺畅、运行安静，与此前的运行标准保持一致。我们坚信，这套新型系统的耐用性将超越以往，为后续演出提供稳定可靠的保障。
此外，易格斯通过 “Chainge” 回收计划，对剧院此前使用的旧拖链进行了回收处理，实现材料循环再利用。此次回收共减少 2.4 吨废弃物，既践行了环保理念，也助力剧院达成可持续发展目标。

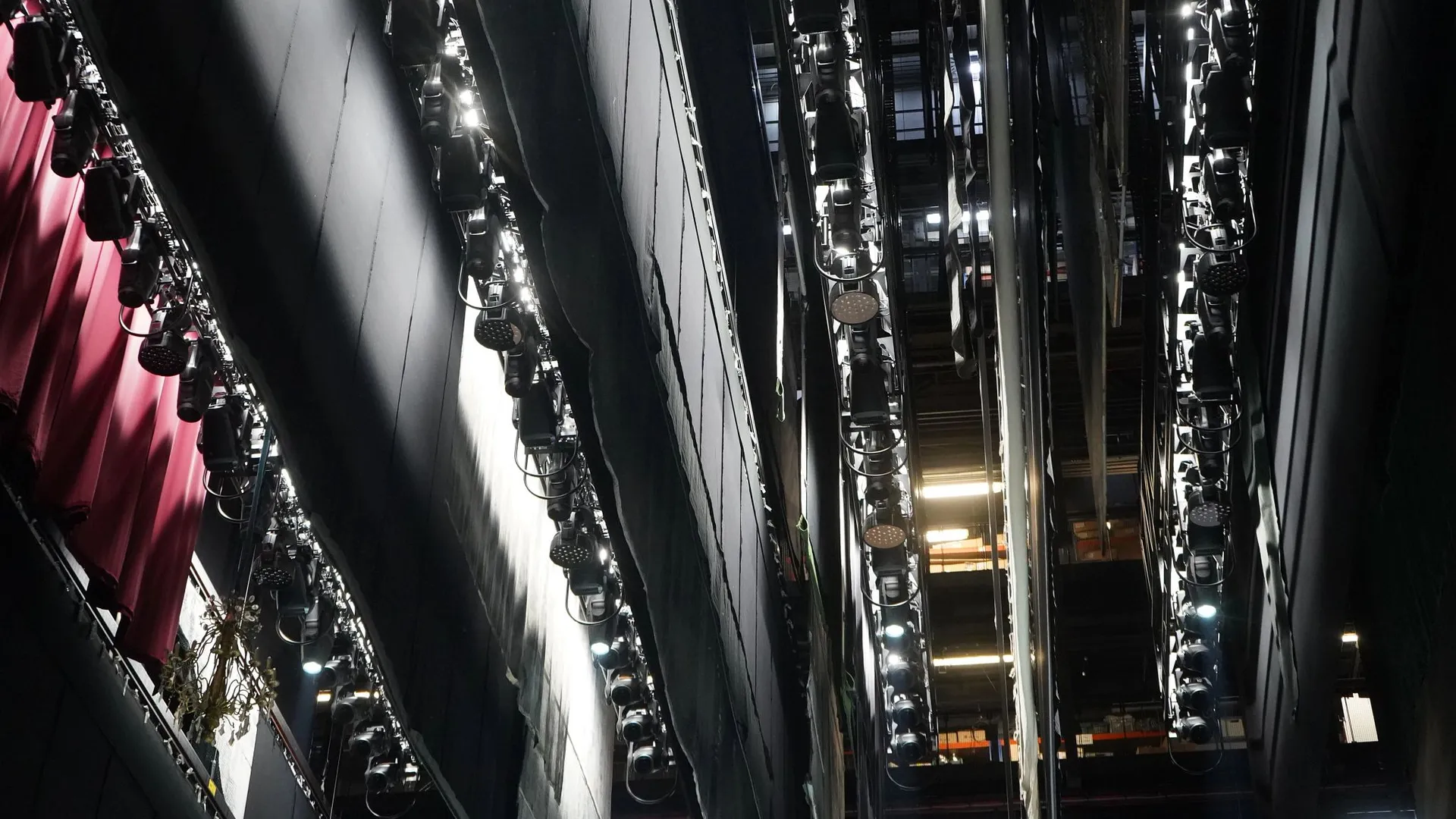

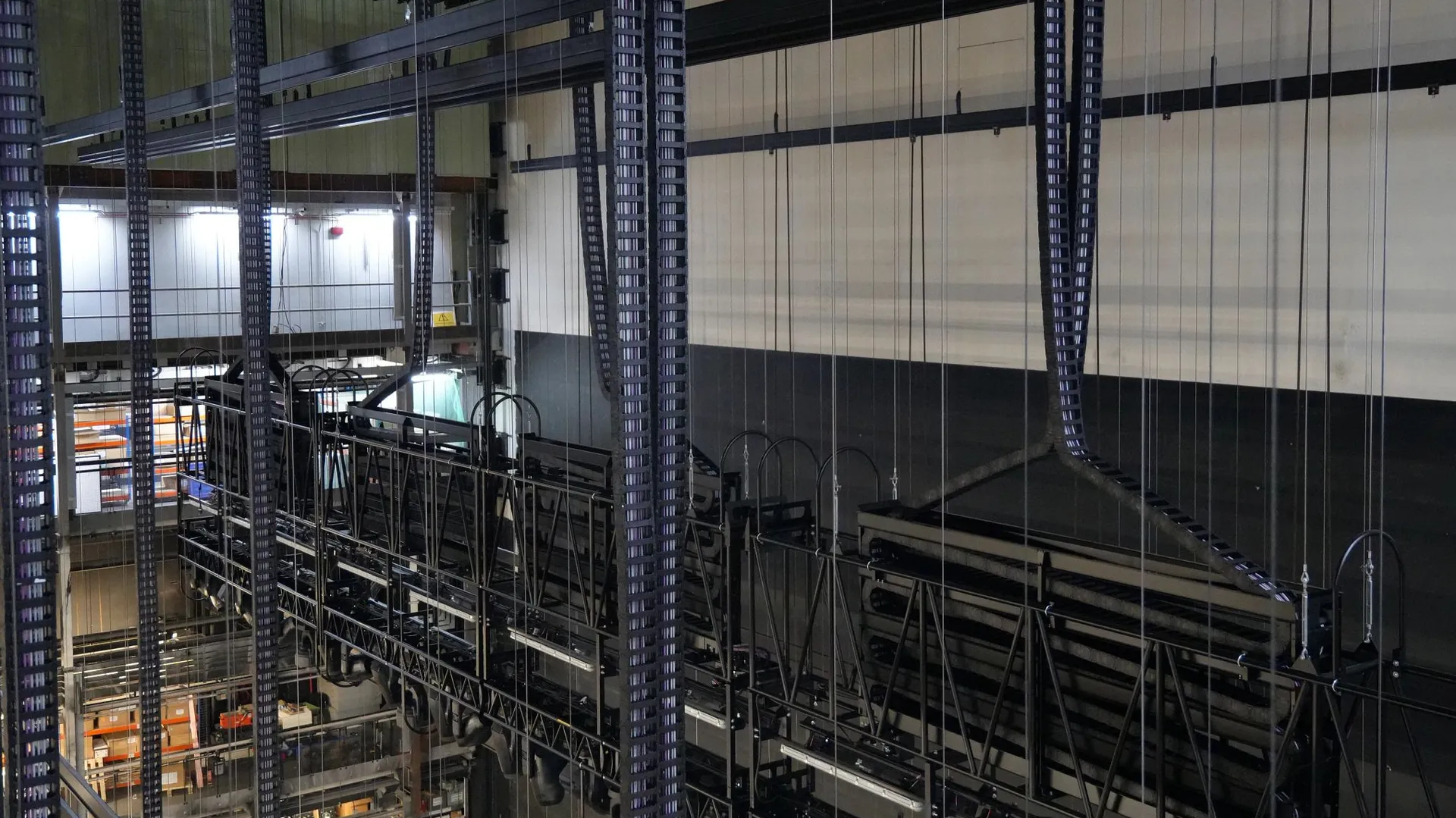

从舞台幕布后方抬头望去，景象如下：5 台新型灯光卷扬机配备有 LED 射灯，可升降至 25 米高的位置。

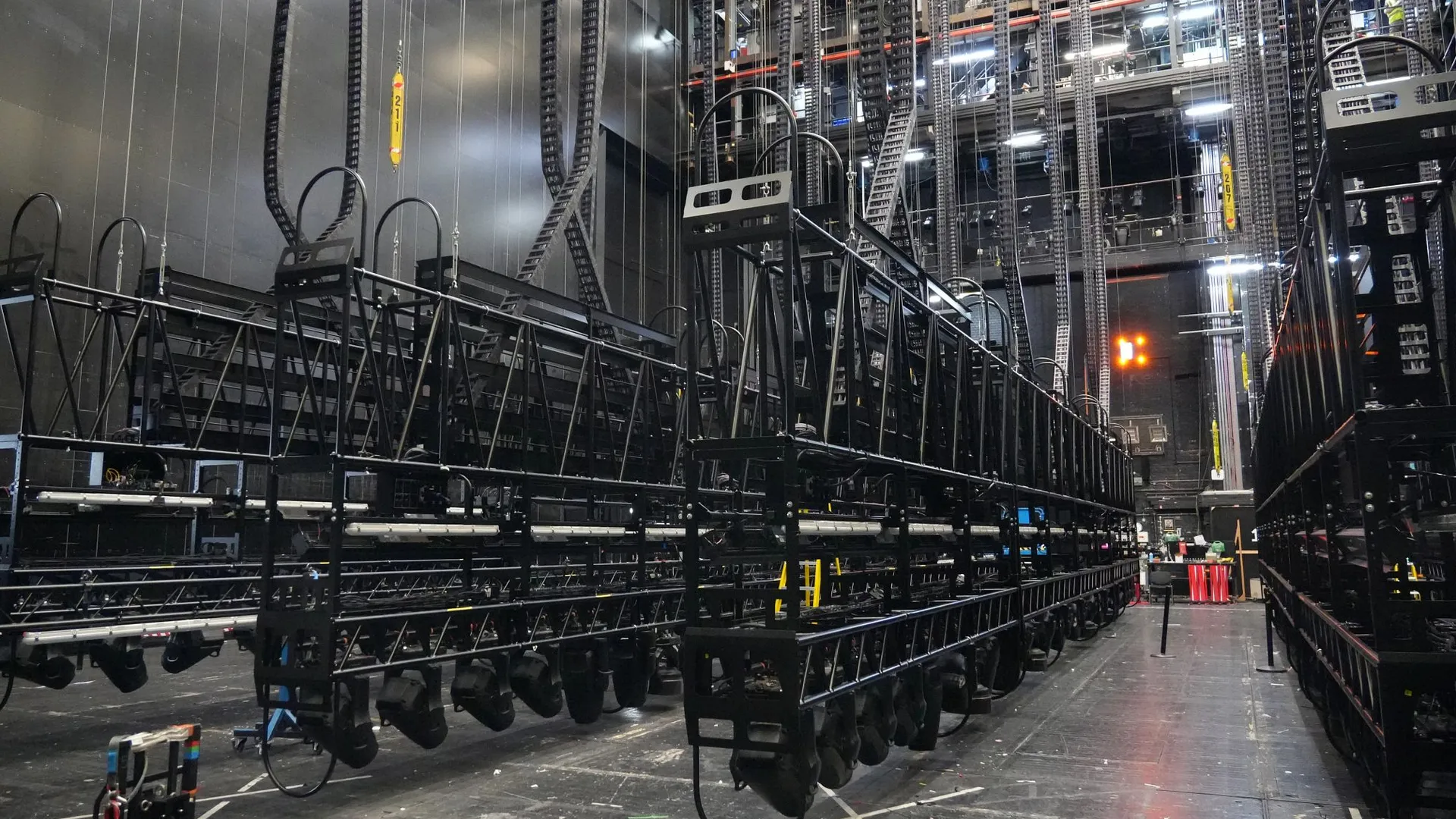

每排灯光桁架包含三个相邻的桁架部件，每个单元均由承载灯光的下部桁架和主承重桁架组成，而新型zig-zag供能系统就集成在主承重桁架上。

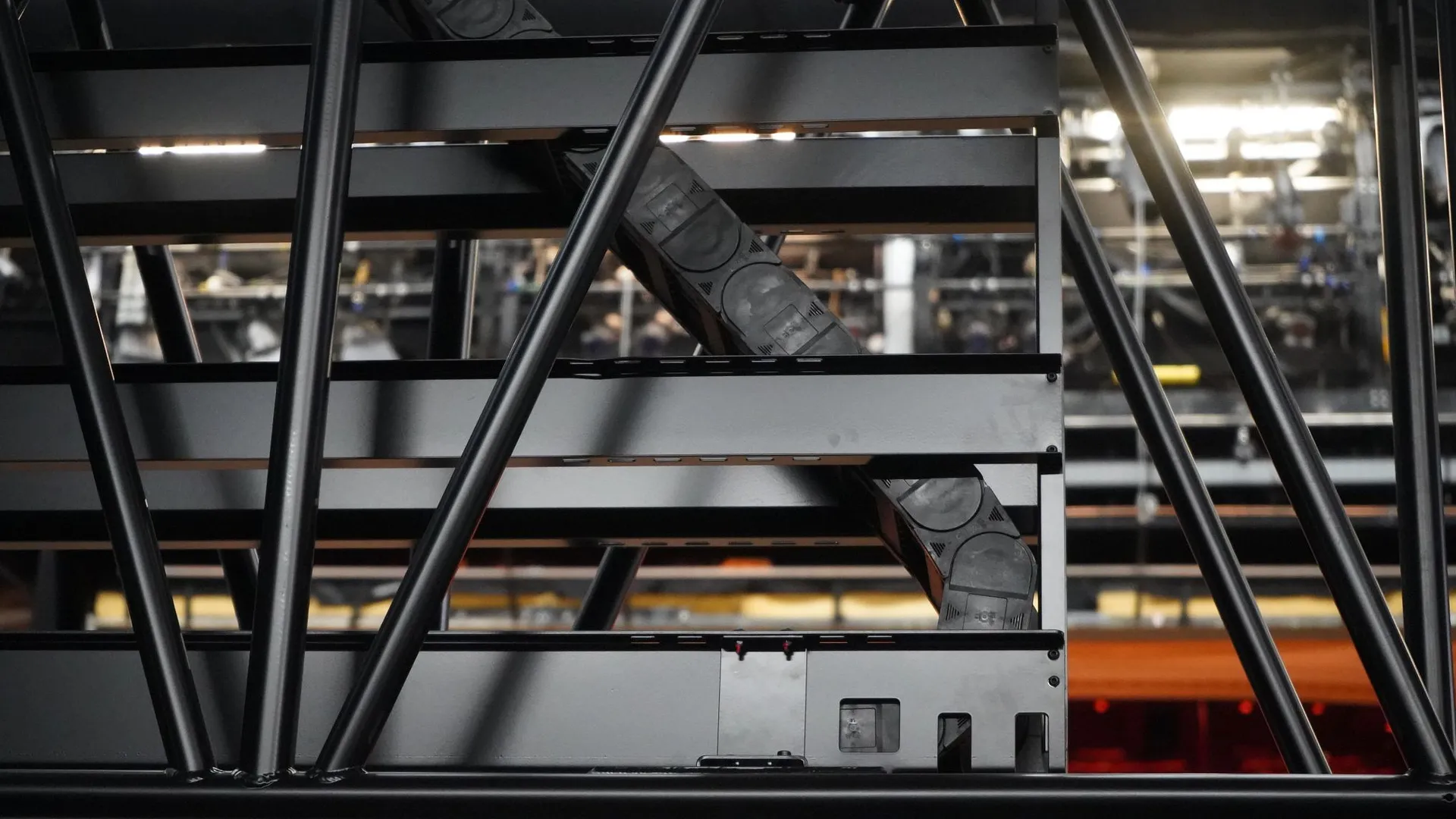

每个部件配置两条反向布置的拖链，可有效防止系统过度晃动。其中，中间单元上安装有两个导向箱，每个导向箱配套一条拖链；而两侧较短的部件上，两条拖链可折叠收纳至同一个导向箱内，实现紧凑布局。
灯光卷扬机上共安装了总重量约 9 吨、总长度超 1000米的拖链，这些拖链中配套有耐用的高柔性电缆 —— 涵盖电机线、总线线、数据线、光纤线及控制线，可靠承受多年连续移动使用的考验。

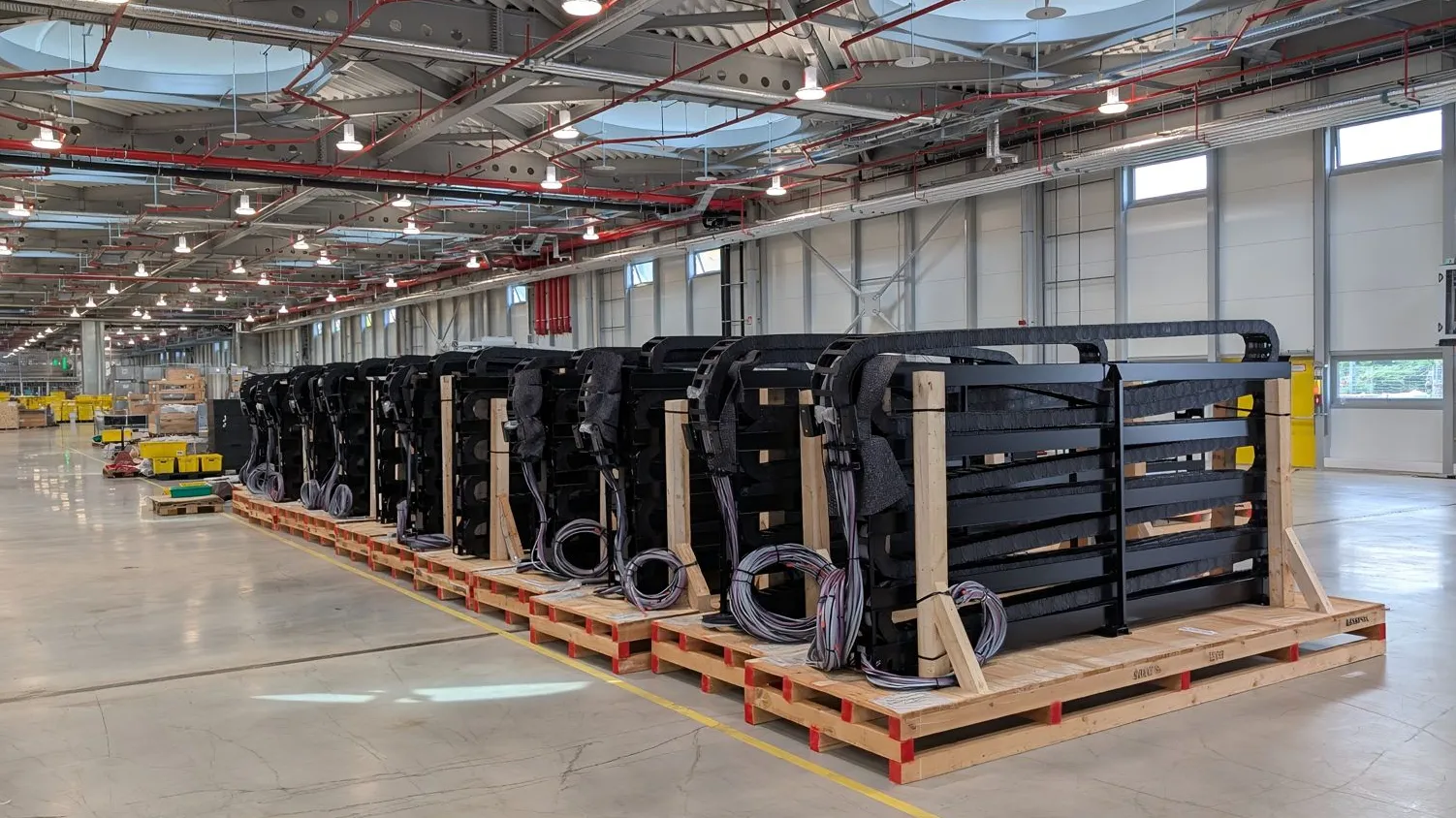

20 套由导向箱、拖链及高柔性电缆组成的Zig-Zag系统，从科隆运抵伦敦皇家芭蕾舞歌剧院 —— 每套均为完整预装配系统，可直接安装使用。

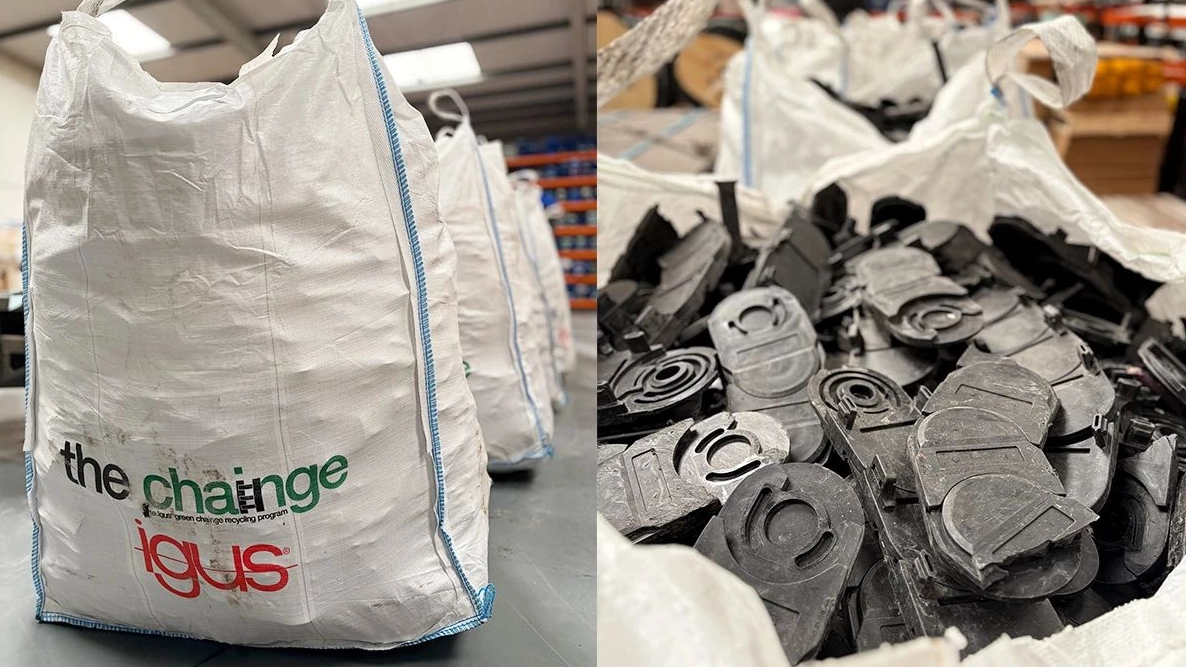

这批废弃拖链（约 2.4 吨材料）已通过易格斯 Chainge 回收计划，成功进入回收循环体系，实现资源再生。
舞台下层机械亦获成功应用

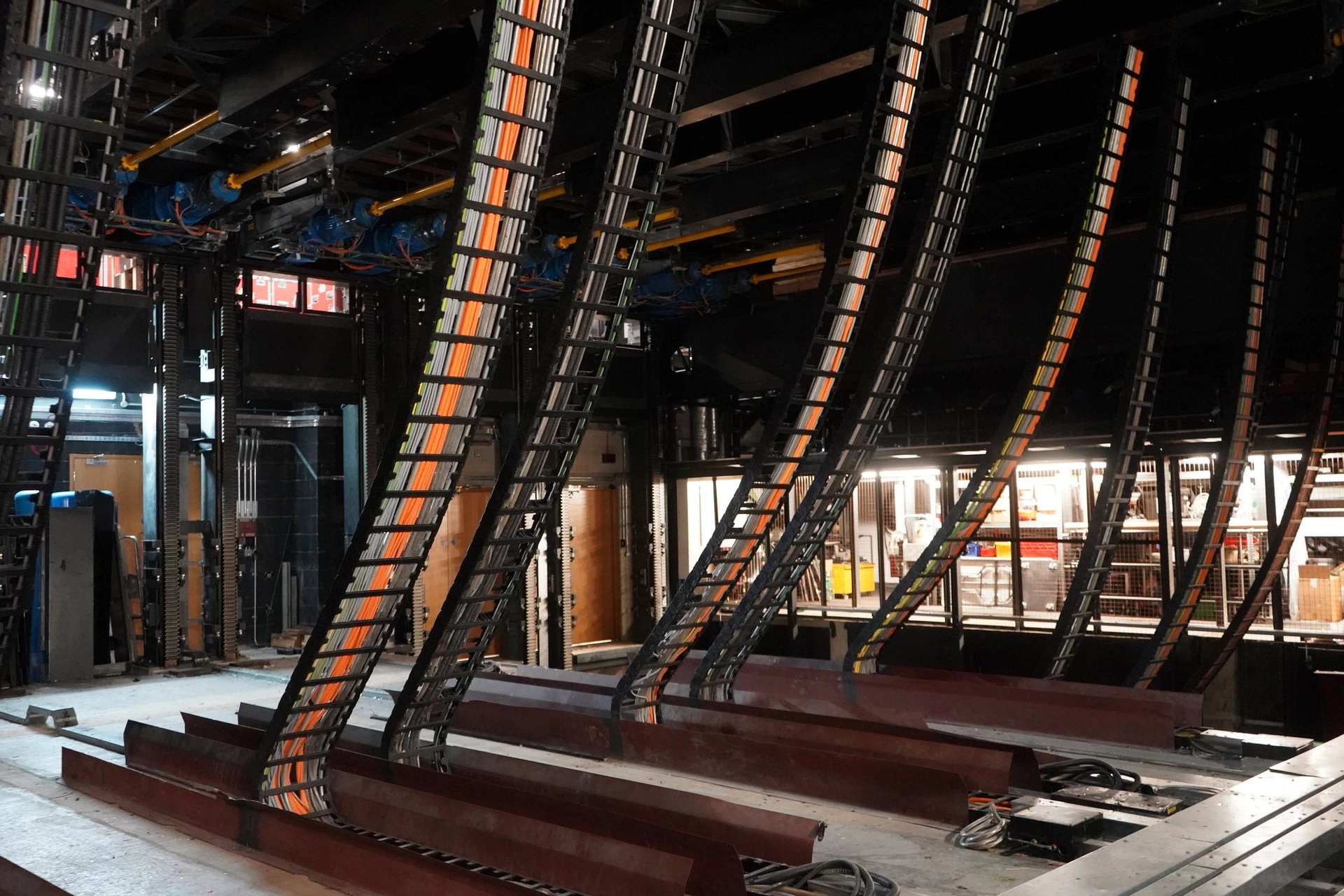

鉴于上层舞台机械中zig-zag拖链系统的可靠表现，伦敦皇家芭蕾舞歌剧院于2010年决定，将该系统同样应用于下层舞台机械。自此，这些拖链系统始终无故障稳定运行，为可移动舞台平台提供安全可靠的能源与数据传输保障。
