e-loop®模块化的拖链系统
为了在悬挂式应用中安全地引导电缆，易格斯开发出辅助管束回路的替代方案 e-loop ，是三维应用的理想选择。e-loop 结合了工程塑料拖链和高强度绳索的优点。 在拖链内部，拉绳将拉力传递到安装支架和整体结构上。 因此，电缆完全不会受到拉力。由高性能工程塑料制成的模块化拖链始终可保持规定的弯曲半径，可轻松应对振动和冲击。
 |  |
精进技术 | 降低成本 |
|
|
 |  |
实验结果 | 可持续性 |
|
|
e-loop的结构
 |  |
| e-loop内部由四个注塑成型部件组成。其中两个形成链节中的横杆，并被固定在拉绳上。 | 由吸收冲击的PU保护材料制成的外部保护装置，可确保在发生严重冲击时保护拖链和电缆。 |
 |  |
| 单个链节被夹在高强度拉绳上。绳索本身是塑料纤维绳索 ，其允许的拉伸载荷为 50kN。 | e-loop的安装支架是高强度钢安装支架。塑料纤维绳吸收了 e-loop 的全部拉力，是支架的一个组成部分。 |

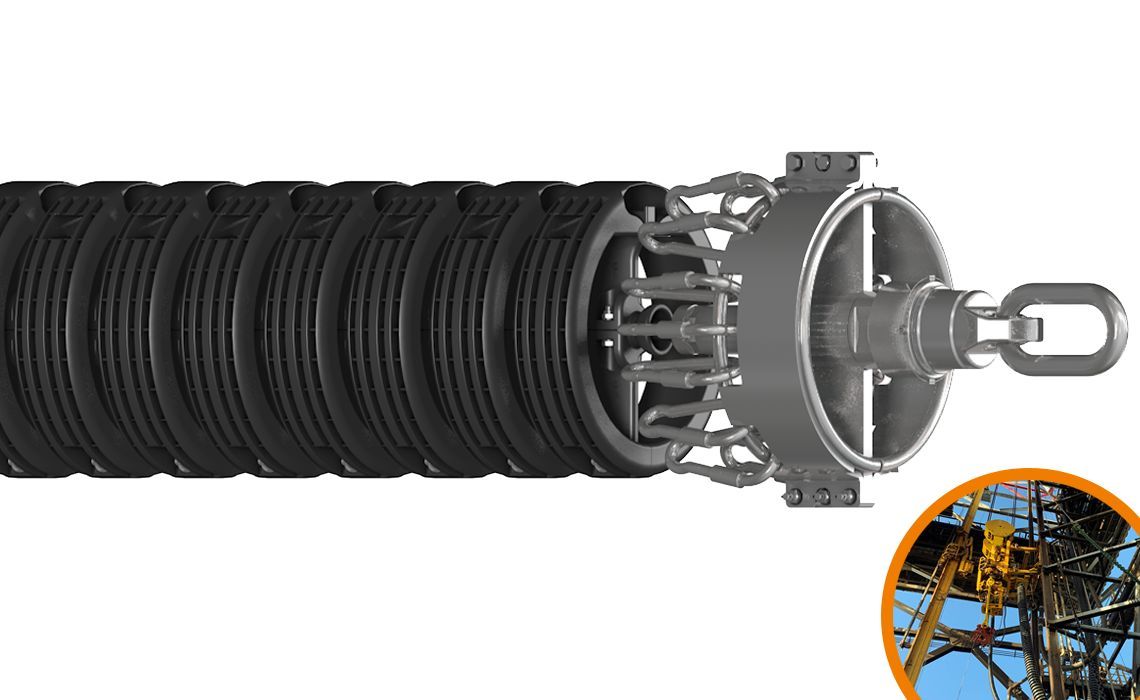

新：用于顶驱应用的 e-loop
新型 e-loop ELP.TD.300 采用四部分设计，适用于悬挂式顶驱应用。悬挂式顶驱应用中的电缆受到保护和安全布线。电缆可以通过侧面开口轻松填充。其他优点包括：易于维护、使用寿命长、对振动敏感且耐候。
动态，交叉每个环节：
- 零件编号:ELP.TD.300.*

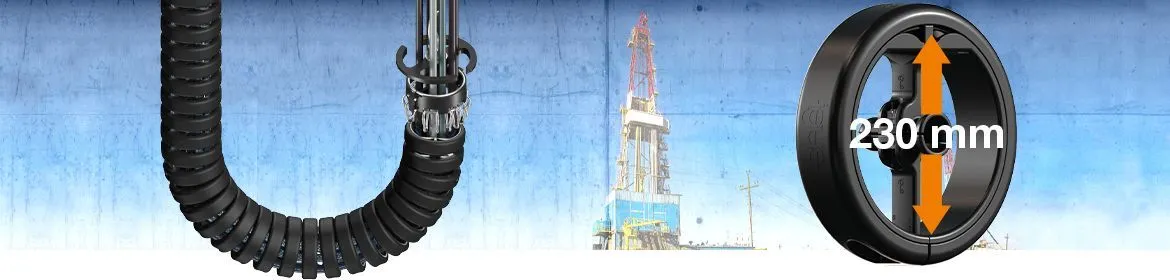

- 内径:230mm
- 外径Ø:300mm
- 弯曲半径:500mm
- 电缆≤ø :75mm
* 从 2022 年春季开始提供
e-loop线束管理特别设计

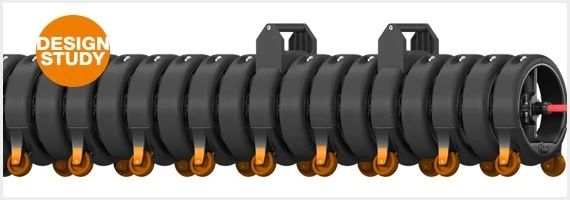

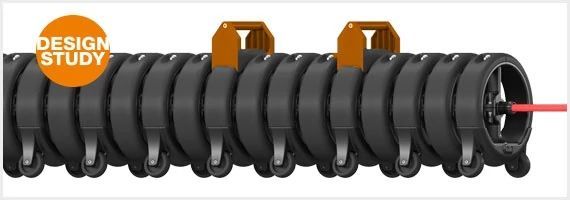

带有滚轮的e-loop | 带手柄模块的 e-loop |
 |  |
| e-loop 下方的滚轮便于在地面上移动，一个典型应用案例是为港口的船舶发电使用。 | 使 e-loop 系统的运输更容易，可用在 ECI 设备上。 |
有关e-loop的常见问题
如何安全可靠地在重型应用中供电？辅助管束回路的替代方案是什么？igus 开发出辅助管束回路的替代方案 e-loop，可以在悬挂应用中安全地引导大横截面和高重量的电缆。 这个拖链系统是圆形的三维模块化供能系统，可以在规定的弯曲半径内移动去应力的电缆。 电缆可单独使用，维修时可更换。 拖链也可以随时更换。
e-loop 如何吸收拉力？igus 的新供能系统围绕高强度塑料绳索构建，该绳索可吸收电缆的拉力。 由合成塑料纤维制成的尼龙绳索，可以分担电缆所受到的拉力，并且拥有耐受恶劣天气、耐腐蚀和柔韧的特点。我该如何更换e-loop中的电缆？解开钩子，放到某个地方的表面上，拧开，更换电缆，拧紧螺丝，然后再次挂起e-loop。 得益于拖链简单的模块化设置，维护就是这么简单。 对于极少数情况，你手上应该有一些替换链以避免停机。
igus 如何提供 e-loop 以及如何安装？igus 以您喜欢的方式提供 e-loop：完全装配或定制，装在卷轴或托盘上。 e-loop 的末尾有一个已确定的螺纹，用于附加安装。我们的安装团队很乐意为您装配。如何防止部件掉落？各个链节都通过螺丝连接固定，因此不会有部件掉落。
e-loop安装说明书
在这些安装说明中了解如何组装带和不带电缆的 e-loop。
应用案例
案例

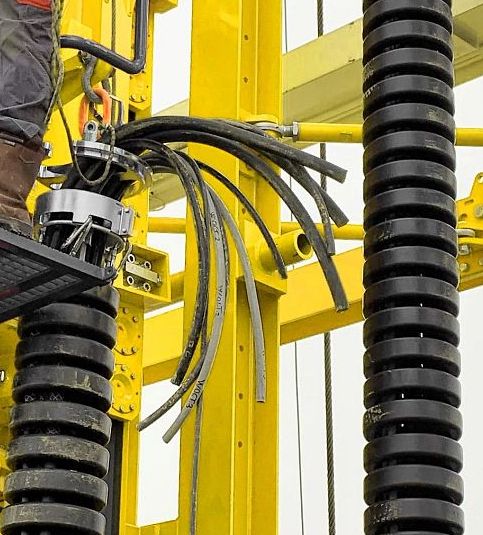

海工钻机顶驱供电系统e-loop
海工钻机顶驱供电系统e-loop采用模块化设计，容易拆卸和安装，钻机的使用寿命明显提升，成本得到降低。
斗轮挖掘机中的拖链系统 e-loop
挖掘机中的拖链系统e-loop是专为严苛和重载应用开发的，结合了工程塑料拖链的优势与高强度抗拉绳的优点。
顶驱供能系统
顶驱用于将钻杆打入地下并再次取回。顶驱系统在钻机中垂直移动，并相应地为电机和信号电缆供电，这些可以通过e-loop拖链引导。
案例
e-loop为Akita石油钻井供电提供稳定保障
石油钻井供电系统e-loop专为悬挂和三维应用中的电缆引导而设计，可确保即使在暴风雪过后，也能始终安全可靠为顶驱系统供电和通信。
