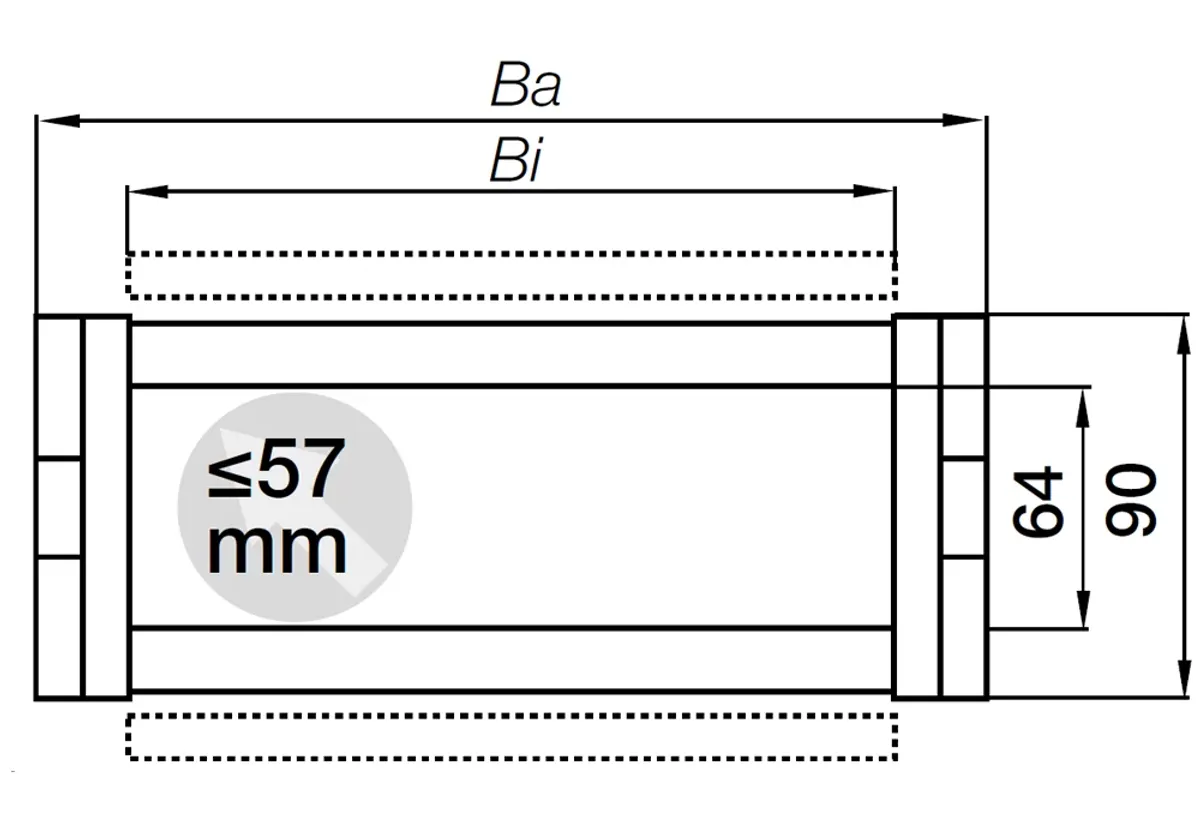

E4Q.64L series | Crossbars every link: openable along the inner and outer radius | Inner height: 64mm

Part No.

Inner width [Bi] [mm]

Bend radius [R] [mm]

Inner height [Hi]

Max. cable diameter

Opening principle
Purchase method
Installation type
Bracket
Bracket Type
Mounting variant

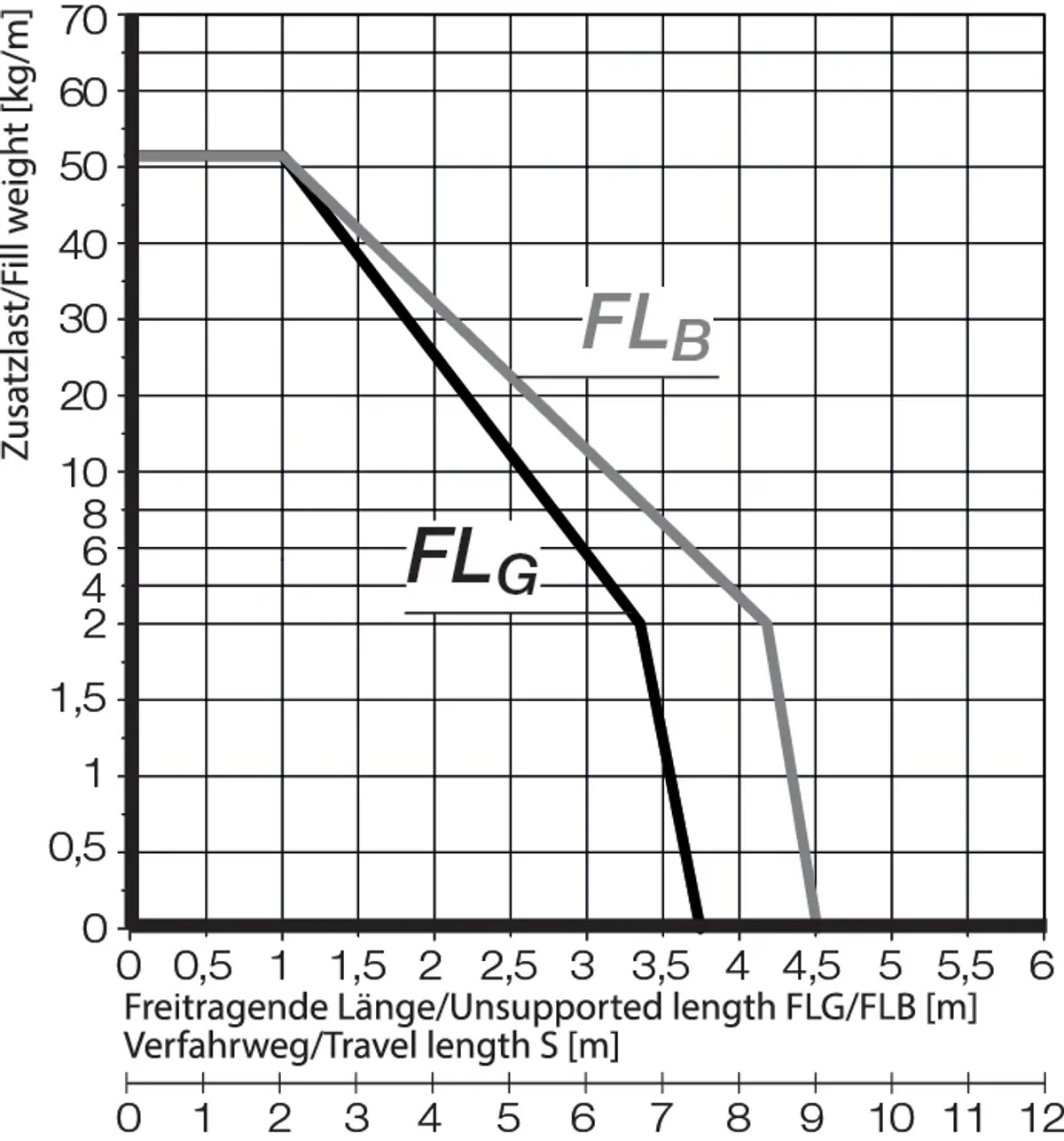

The unsupported length versus fill weight
X axis: Unsupported length in m FLB/FLG
Y axis: Fill weight in kg/m
Lower scale: Travel S in m
FLB = Unsupported with permitted sag
FLG = Unsupported with straight upper run
A=Mitnehmer, B=Festpunkt
Teilung: 100mm pro Glied
Glieder pro m: 10
Verfahrweg: S
Kettenlänge = S/2 + K
K = Zugschlag für Biegeradius bei der e-ketten Längenberechnung in mm
Hinweis: Kettenlänge für die Kettenglieder wird aufgerundet, da es keine halben Glieder gibt.
Ab 12 m bis max. 400 m
Kettenlänge = S/2 + K2
Lange Verfahrwege - gleitend (bis max. 400 m). Hier wird die e-kette Ober- auf Untertrum gleitend in einer Führungsrinne eingesetzt. Wir empfehlen die Projektierung einer derartigen Anlage von unseren Technikern durchführen zu lassen. Bei Verfahrwegen zwischen 4,0 m und 10 m empfehlen wir eine größere freitragende Energiekette.
A1 = Mitnehmer
A2 = Festpunkt
A3 = Führungsrinne mit Gleitschiene
A4 = Führungsrinne ohne Gleitschiene
A5 = Gesamtlänge Führungsrinne
