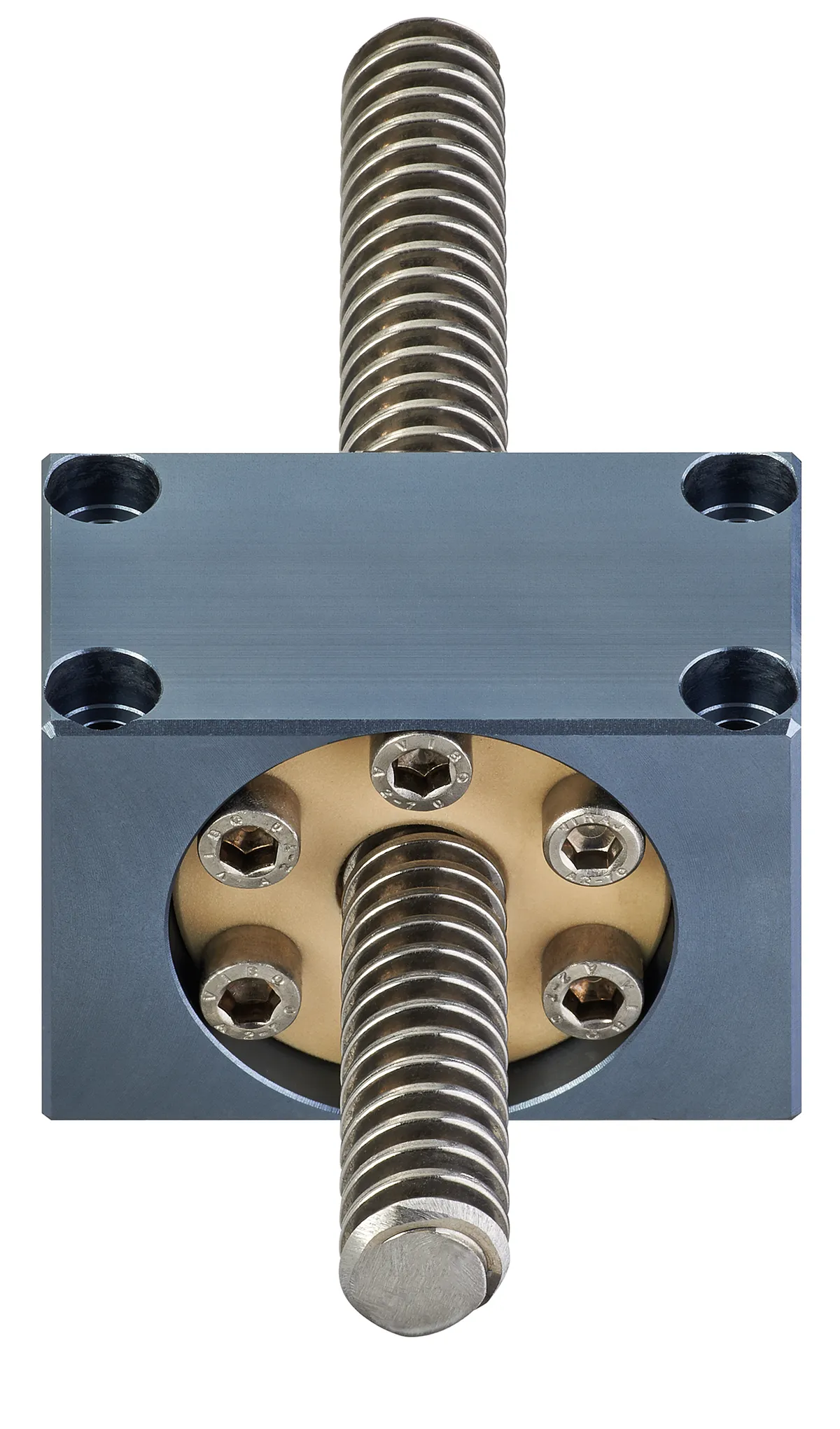

drylin® 螺母支撑座

主要优势

经过阳极氧化的铝合金材料
同一个基座适用于不同导程的螺母
适配SHT-1210系列螺母

产品代码

MH-2835-AL

3_DP_GEN_online_tools_CAD_database_online_37_CN_1_70813f7e8e

可查看、免费下载目录产品的2D图纸和3D模型

技术参数

收起

S1

M8 展开收起

尺寸

收起

H1 [mm]

25 展开收起

S2

M6 展开收起

Ø d2 [mm]

6.4 展开收起

Ø d3 [mm]

38 展开收起

L1 [mm]

18 展开收起

螺母设计

FRM-2835 展开收起

H2 [mm]

43 展开收起

E1 [mm]

60 展开收起

E2 [mm]

30 展开收起

H3 [mm]

25 展开收起

Ø d1 [mm]

11 展开收起

L [mm]

42 展开收起

H-螺栓 [mm]

50 展开收起

重量

收起

重量 [g]

293.136 展开收起

一般性能

收起

基座材料

铝展开收起

品牌名称

dryspin 展开收起

生产和安装公差

收起

B公差

± 0,3 展开收起
