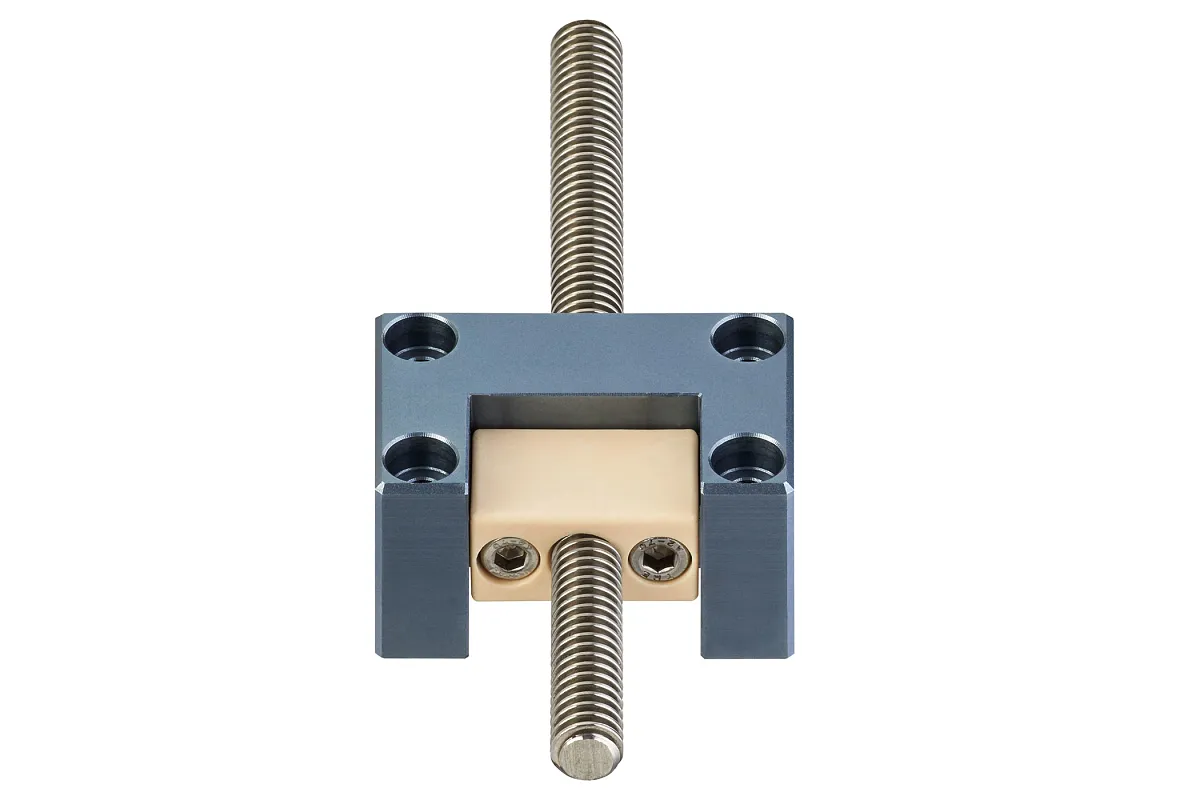

drylin® 螺母支撑座

主要优势

经过阳极氧化的铝合金材料
同一个基座适用于不同导程的螺母
适配SHT-1210系列螺母

产品代码

MH-1210-AL

3_DP_GEN_online_tools_CAD_database_online_37_CN_1_70813f7e8e

可查看、免费下载目录产品的2D图纸和3D模型

技术参数

收起

S1

M6 展开收起

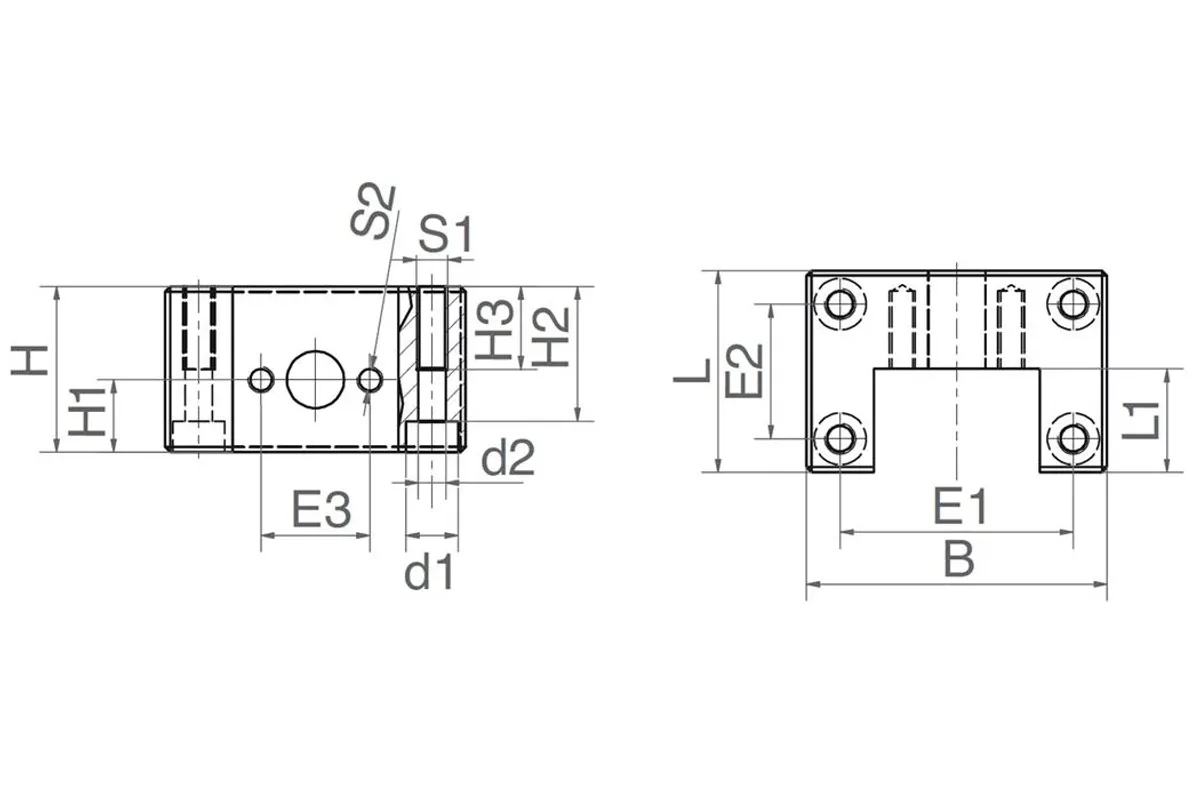

尺寸

收起

H1 [mm]

14 展开收起

S2

M5 展开收起

Ø d2 [mm]

5.3 展开收起

L1 [mm]

20 展开收起

螺母设计

SHT-1210-TR 展开收起

E3 [mm]

21 展开收起

H2 [mm]

26 展开收起

E1 [mm]

45 展开收起

E2 [mm]

26 展开收起

H3 [mm]

16 展开收起

Ø d1 [mm]

10 展开收起

L [mm]

39 展开收起

H-螺栓 [mm]

32 展开收起

重量

收起

重量 [g]

126.54 展开收起

一般性能

收起

基座材料

铝展开收起

品牌名称

dryspin 展开收起

生产和安装公差

收起

B公差

± 0,3 展开收起
