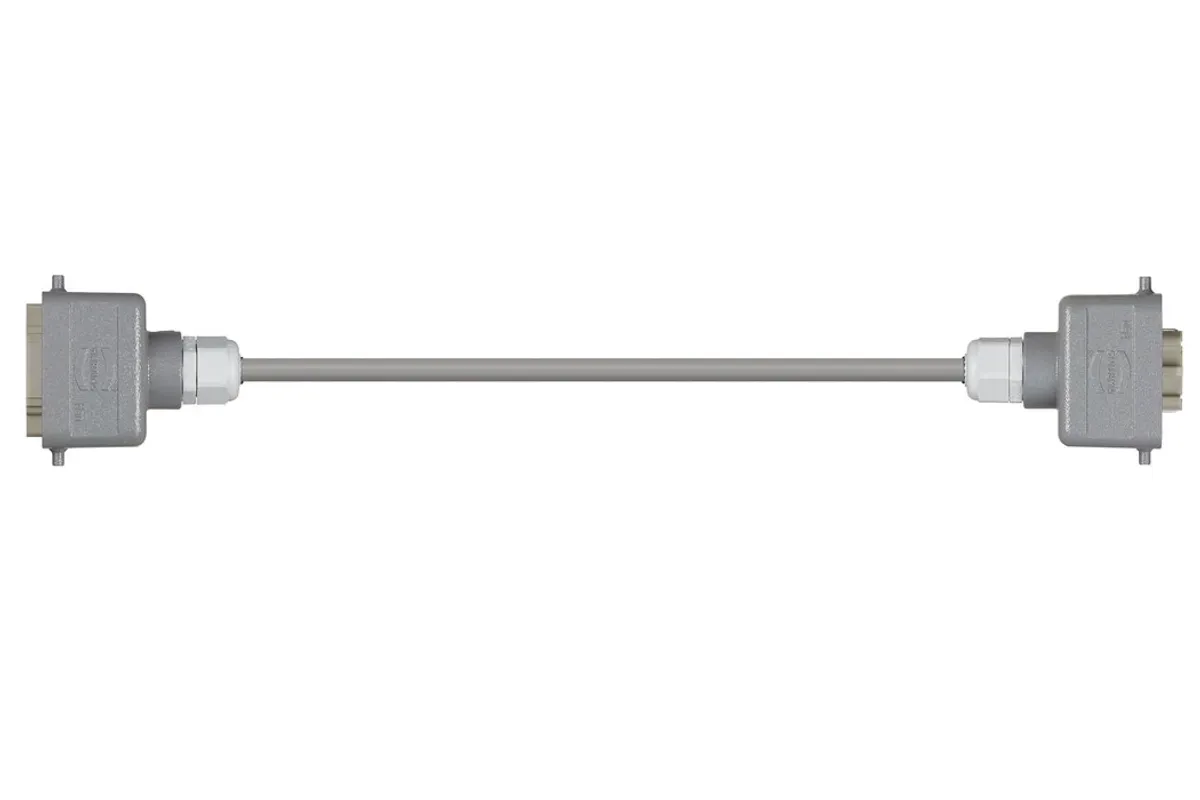

Han 6B连接器外壳（针）到Han 6B连接器外壳（插座），两侧单个锁定杆，直，PVC 7,5 xd
- 应用要求: 适合中等负载的应用
- 外护套: PVC
- 阻燃
- 无硅
- 耐油性: 无抗油性
- CFRIP®
- chainflex® 高柔性电缆等级: 4.4.1.2
产品代码
一般性能
收起
基础物料型号
CF130.15.07.UL 收起
连接器
收起
锁定类型
单锁杆 收起
连接器设计
电缆两端均为直头接口 收起
HARTING外壳2型号
19300061440 收起
HARTING外壳1型号
19300061440 收起
HARTING插针2 型号
09330062602 收起
HARTING插针1 型号
09330062702 收起
连接器B
M20插入式连接器 6+PE 直头 进线口 收起
连接器A
M20插头 6+PE 直头 进线口 收起
尺寸
收起
最大外径(d) [mm]
10.5 收起
芯数及截面积
7G1.5 收起
重量
收起
重量 [kg/km]
166 收起
技术参数
收起
铜含量 [kg/km]
104 收起
动态信息
收起
最大扭转速度 [°/m]
90 收起
最大加速度 [m/s²]
20 收起
滑行最大速度 [m/s]
2 收起
架空最大速度 [m/s]
3 收起
固定铺设使用温度范围
-15 °C 至 +70 °C (按照标准 DIN EN 50305) 收起
非拖链内移动使用温度范围
-5 °C 至 +70 °C (按照标准 EN 60811-504) 收起
拖链内移动使用温度范围
+5 °C至+70 °C 收起
固定铺设最小弯曲半径 [mm]
42 收起
固定铺设最小弯曲半径（系数） [x d]
4 收起
非拖链内移动最小弯曲半径 [mm]
63 收起
非拖链内移动最小弯曲半径（系数） [x d]
6 收起
拖链内移动最小弯曲半径 [mm]
78.5 收起
拖链内移动最小弯曲半径（系数） [x d]
7.5 收起
电缆结构
收起
CFRIP®
电缆剥开速度更快：剥线条在外护套下 收起
外护套颜色
银灰色 (类似于RAL 7001) 收起
外护套
低粘性的PVC混合物，适用于拖链（符合DIN EN 50363-4-1）的要求。 收起
芯线结构
芯线以短节距绞合在一起 收起
导体
精密绞合的高抗弯强度的精细裸铜多股线 (符合 DIN EN 60228 标准) 收起
芯线组1
7G1.5 收起
标准和认证
收起
UKCA
基于英国现行法规（标准8/221） 收起
NFPA
符合 NFPA 79-2018 标准 第 12.9 章节 收起
阻燃
根据IEC 60332-1-2 FT1，VW-1 收起
CE
符合2014/35/EU标准 收起
无尘室
符合ISO Class 1 标准，材料/电缆经 IPA 检测，符合 DIN EN ISO 14644-1 标准 收起
无铅
符合2011/65/EU (RoHs-II/RoHS-III) 标准 收起
EAC
认证编号RU C-DE.ME77.B.00300 收起
无硅
不含腐蚀性的硅（符合PV 3.10.7 – 1992标准） 收起
耐油性
不耐油 收起
抗UV
无 收起
